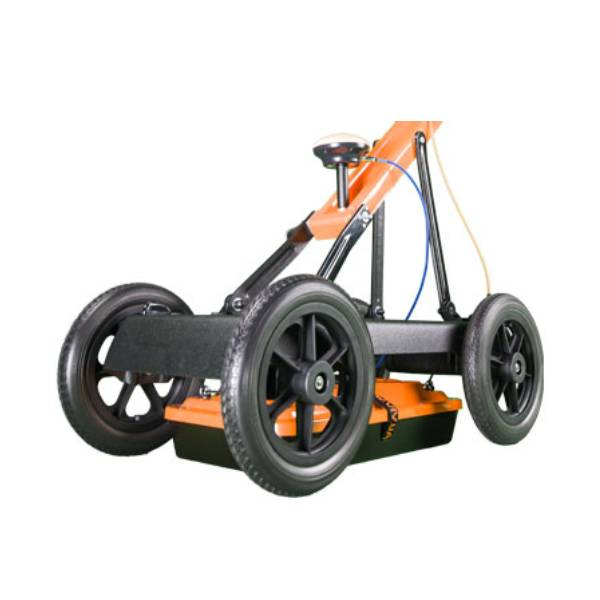

Локатор підповерхневого зондування VIY5-37

Георадар VIY5-37 має у своєму складі двочастотну антену з центральними частотами 300 МГц та 700 МГц відповідно.
Цей георадар поєднує найкращі риси обох антен: велика глибина зондування та висока роздільна здатність.

Георадар VIY5-37 дозволяє користувачеві досягати глибини зондування до 8 метрів за певних умов.

Користувач може отримати два георадарні профілі одночасно від двох антен. Ви можете обробляти кожен профіль незалежно або разом із іншим профілем.

Застосування VIY5-37

• Пошук інженерних та зв’язкових комунікацій;
• Археологія
• Запобігання аваріям
• Спеціальні застосування

Ключові риси VIY5-37

• Обробка сигналів у режимі реального часу (Онлайн фільтрація)
• Онлайн-фільтри з функцією автоматичного калібрування
• Широкий спектр фільтрів обробки в режимі офлайн
• Збільшений динамічний діапазон завдяки функції цифрового накопичення сигналів
• Високе співвідношення сигнал/шум завдяки інноваційній технології Telbin
• Автоматичне розпізнавання підключеного антенного блоку
• Антенний блок може підключатися до ноутбука за допомогою USB
• Всі компоненти георадару (антена система, електронні модулі, акумулятор і т.д.) зібрані в одному корпусі
• Немає додаткового Блоку керування. VIY3 георадари працюють з будь-яким комп’ютером (ноутбуком) на базі Windows
• Безпосереднє підключення вимірювального колеса та GPS до антенного блоку
• Антенний блок може встановлюватися на ручний георадарний візок Cart-46 або переміщатися за допомогою георадарної штанги.
• Двонаправлене вимірювальне колесо VO-22.
• Новий складаний георадарний візок Cart-46, також з двонаправленим одометром.
• Збільшений час роботи: не менше 8 годин роботи георадару на одному заряді акумулятора
• Герметичні свинцево-кислотні акумулятори, дозволені до авіаперевезень
• Литі пластикові колеса георадарного візка
• Міцний ударозахищений склопластиковий корпус антенного блоку
• Змінний захист днища георадару
• Кожен георадарний комплект повністю готовий до використання без придбання додаткових аксесуарів

Технічні характеристики VIY5-37

• Частота антени: 300 МГц, 700 МГц
• Розрядність АЦП: 18 біт
• Динамічний діапазон: не менше 135 дБ
• Швидкість вимірювання: до 120 трас за секунду
• Вікно спостереження: 16…40 нс/66…166 нс
• Максимальна кількість вибірок у вікні спостереження: 1000
• Накопичення вибірок: до 300
• Глибина зондування: до 8 метрів (визначається властивостями середовища)
• Просторова роздільна здатність: <0,12 м (700 МГц) / <0,3 м (300 МГц)
• Режим запуску: одноразовий, внутрішній, зовнішній
• Розмір файлу одиночного профілю: до 1000000 трас
• Інтерфейс: USB2
• Габаритні розміри: 940x520x350 мм
• Маса: 20.5 кг (з георадарним візком)
• Діапазон робочих температур: від -20 ° С до 40 ° С
• Захищеність: IP65
• Час безперервної роботи: не менше 8 годин

Компоненти системи VIY5-37

Георадарний комплект VIY5-37 включає:

Антенний блок

Двочастотний антенний блок із центральними частотами 300 МГц та 700 МГц у склопластиковому корпусі. Антенний блок має роз’єм для підключення Data кабелю, а також вимірювального колеса та/або зовнішнього GPS приймача.

Handcart Cart-46
Складаний георадарний візок Cart-36 дозволяє одному оператору швидко провести огляд великої території. З візком Cart-36 георадарні виміри виконуються ще простіше і швидше.

• Надійна та міцна конструкція
• Універсальна полиця для комп’ютера
• 12″ колеса
• Вага – 12,7 кг (разом із вбудованим акумулятором)
• Вбудований одометр та акумулятор для живлення георадару
• Візок має мінімальні розміри у складеному стані.

Вимірювальне колесо VO-22
VO-22 двонаправлений одометр(вимірювальне колесо), дозволяє вимірювати пройдену антеною відстань в обох напрямках. Одометр кріпиться до корпусу антенного блоку та підключається до спеціального роз’єму.

• Не потребує калібрування;
• Пил/бруду захищене виконання;
• Кріплення до антенного блоку без допомоги інструментів;

Зарядний пристрій
Надійний, герметичний зарядний пристрій для заряджання вбудованого акумулятора

Data кабель
Кабель для підключення антенного блоку до USB роз’єму комп’ютера.

Телескопічна штанга

Штанга для переміщення георадару. Монтується без додаткових інструментів

Інструкція користувача

Рюкзак
Міцний та зручний рюкзак для транспортування всіх компонентів системи, за винятком антенного блоку. Має багато відділень, включаючи захищене відділення для нутбука.

Полиця для ноутбука
Складна полиця. Кріпиться до рюкзака та забезпечує оператору зручну роботу з ноутбуком.
