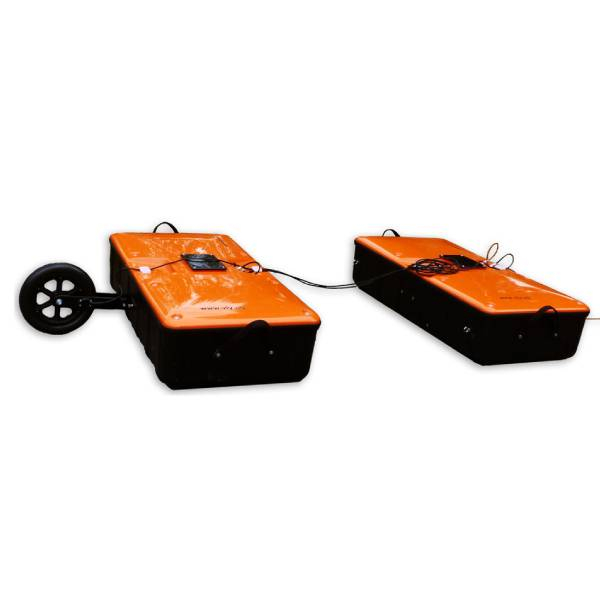

Локатор підповерхневого зондування VIY5-070

Локатор підповерхневого зондування (георадар) VIY5-070 призначений для виявлення та картування підземних порожнин, неоднорідностей та об’єктів до глибини 30м.
Георадар VIY5-070 може застосовуватися для пошуку як металевих, так і неметалічних об’єктів (кордони розділу геологічних шарів, екологічні дослідження ґрунту та ін.).

Застосування VIY5-070

• Дослідження геологічної будови полігону;
• Геологічне обстеження районів техногенних аварій;
• Пошук підземних об’єктів (порожнеч, розломів, сторонніх включень);
• Пошук підземних споруд та тунелів;
• Картування рівня ґрунтових вод;
• Визначення зон сезонного промерзання, вічної мерзлоти;
• Дослідження внутрішньої структури відкритих кар’єрів;
• Профільування родовищ;
• Пошук зон витоків трубопроводів за непрямими ознаками (області підвищеної вологості);
• Гідрологічні дослідження структури та товщини дна прісних водойм.

Ключові риси VIY5-070

• Георадар складається з двох окремих антенних блоків: приймального та передавального
• Вимірювальне колесо та GPS модуль підключаються до антенного блоку георадару
• Приймальний блок підключається до ноутбука за допомогою Wi-Fi або USB
• Обробка сигналів у режимі реального часу (Онлайн фільтрація)
• Онлайн-фільтри з функцією автоматичного калібрування
• Широкий спектр фільтрів обробки в режимі офлайн
• Всі дані обробляються на комп’ютері за допомогою спеціального програмного забезпечення
• Високе співвідношення сигнал/шум завдяки інноваційній технології Telbin
• Підвищений динамічний діапазон за рахунок цифрового накопичення сигналу
• Автоматичне розпізнавання підключеного антенного блоку
• Акумуляторна батарея встановлена ​​в кожному антеному блоці
• Збільшений час роботи: не менше 6 годин роботи георадару на одному заряді акумулятора
• Герметичні свинцево-кислотні акумулятори, дозволені до авіаперевезень
• VIY5 георадари працюють з будь-яким комп’ютером (ноутбуком) на базі Windows

Технічні характеристики VIY5-070

• Частота антени: 70 МГц
• Рознесення антен приймача та передавача: 1500 мм
• Розрядність АЦП: 18 біт
• Динамічний діапазон: не менше 135 дБ
• Швидкість вимірювання: до 120 трас на секунду
• Вікно спостереження: 240, 360, 480, 600 нс
• Максимальна кількість вибірок у вікні спостереження: 1000
• Накопичення вибірок: до 300
• Глибина зондування: до 30 метрів (визначається властивостями середовища)
• Просторова роздільна здатність: не гірше за 2.0 м
• Режими запуску: одноразовий, внутрішній, зовнішній
• Розмір файлу одиночного профілю: до 1000000 трас
• Інтерфейс: USB2 або Wi-Fi
• Габаритні розміри кожного антенного блоку: 1200x607x308 мм
• Маса кожного антенного блоку: 36.0 кг
• Діапазон робочих температур: від -20 ° С до 40 ° С
• Час безперервної роботи: не менше 6 годин

Компоненти системи

У георадарний комплект VIY5-070 входить:

Антенний блок і
Застосовуваний та передавальний антенні блоки із середньою частотою 70 МГц у міцних склопластикових корпусах. Антенні блоки мають роз’єм для підключення Data кабелю, Synchro кабелю, а також вимірювального колеса та/або зовнішнього GPS приймача.

Вимірювальне колесо VO-36
Вимірювальне колесо (одометр) призначене для визначення пройденого шляху в процесі отримання георадарного профілю. Одометр кріпиться до корпусу антенного блоку та підключається до спеціального роз’єму.

• Не потребує калібрування;
• Пил/бруду захищене виконання;
• Кріплення до антенного блоку без допомоги інструментів;

Зарядний пристрій
Надійний, герметичний зарядний пристрій для заряджання вбудованих акумуляторів.

Data кабель
Кабель для підключення антенного блоку до USB роз’єму комп’ютера.

Synchro кабель
Кабель для з’єднання приймального та передавального блоків георадару VIY3-070

Транспортний ремінь

Інструкція користувача

Рюкзак
Міцний та зручний рюкзак для транспортування всіх компонентів системи. Має багато відділень, включаючи захищене відділення для ноутбука.

Полиця для ноутбука
Складна полиця. Кріпиться до рюкзака та забезпечує оператору зручну роботу з ноутбуком.

Георадар VIY5-070 поставляється з різним набором опцій.
