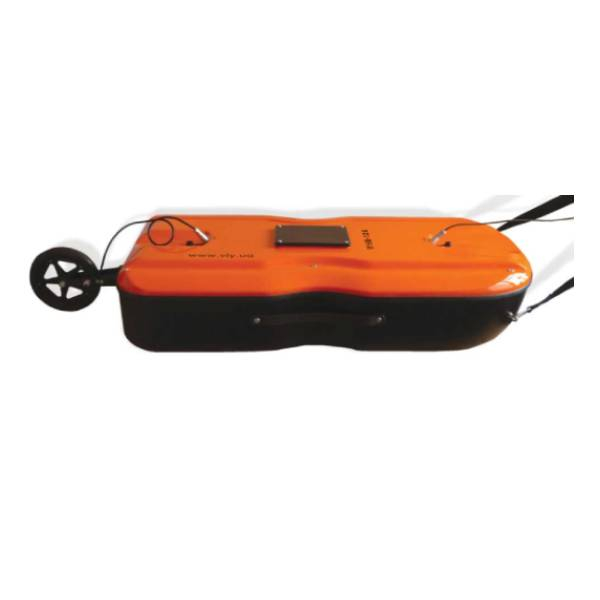

Локатор підповерхневого зондування VIY3-125

Локатор підповерхневого зондування (георадар) VIY5-125 призначений для виявлення неоднорідностей у ґрунті, греблях, дорожніх насипах до глибини 15 м. Георадар VIY5-125 може застосовуватися для пошуку як металевих, так і неметалічних об’єктів (кордони розділу геологічних шарів, елементи будівельних конструкцій тощо).

Застосування VIY3-125

• Дослідження геологічної будови полігону;
• Пошук інженерних та зв’язкових комунікацій;
• Дослідження інженерних споруд (фундаментів будівель, гребель, та ін);
• обстеження районів техногенних аварій;
• Пошук підземних об’єктів (порожнеч, розломів, сторонніх включень, тріщинуватості гірських порід);
• Пошук підземних споруд (підземних ходів, колекторів тощо);
• Визначення рівня ґрунтових вод;
• Профільування родовищ;
• Пошук джерел витоків із трубопроводів за непрямими ознаками (області підвищеної вологості).

Ключові риси VIY3-125

• Обробка сигналів у режимі реального часу (Онлайн фільтрація)
• Онлайн-фільтри з функцією автоматичного калібрування
• Широкий спектр фільтрів обробки в режимі офлайн
• Збільшений динамічний діапазон завдяки функції цифрового накопичення сигналів
• Високе співвідношення сигнал/шум завдяки інноваційній технології Telbin
• Автоматичне розпізнавання підключеного антенного блоку
• Антенний блок може підключатися до ноутбука за допомогою WiFi або USB
• Всі компоненти георадару (антена система, електронні модулі, акумулятор і т.д.) зібрані в одному корпусі
• Немає додаткового Блоку керування. VIY5 георадари працюють з будь-яким комп’ютером (ноутбуком) на базі Windows
• Безпосереднє підключення вимірювального колеса та GPS до антенного блоку
• Збільшений час роботи: не менше 8 годин роботи георадару на одному заряді акумулятора
• Герметичні свинцево-кислотні акумулятори, дозволені до авіаперевезень
• Міцний ударозахищений склопластиковий корпус антенного блоку
• Змінний захист днища георадару

Технічні характеристики VIY3-125

• Частота антени: 125 МГц
• Розрядність АЦП: 18 біт
• Динамічний діапазон: не менше 135 дБ
• Швидкість вимірювання: до 150 трас на секунду
• Вікно спостереження: 120, 180, 240, 300 нс
• Максимальна кількість вибірок у вікні спостереження: 1000
• Накопичення вибірок: до 300
• Глибина зондування: до 15 метрів (визначається властивостями середовища)
• Просторова роздільна здатність: не гірше за 1,0 м
• Режими запуску: одноразовий, внутрішній, зовнішній
• Розмір файлу одиночного профілю: до 1000000 трас
• Інтерфейс: USB2 або WiFi
• Габаритні розміри: 1105х580х232 мм
• Маса: 25.0 кг
• Діапазон робочих температур: від -20 ° С до 40 ° С
• Час безперервної роботи: не менше 8 годин

Компоненти системи VIY3-125

У георадарний комплект VIY5-125 входить:

Антенний блок
Антенний блок із середньою частотою 125 МГц у міцному склопластиковому корпусі. Антенний блок має роз’єм для підключення:

• Data кабелю
• Вимірювального колеса та/або зовнішнього GPS приймача

Вимірювальне колесо VO-20
Вимірювальне колесо (одометр) призначене для визначення пройденого шляху в процесі отримання георадарного профілю. Одометр кріпиться до корпусу антенного блоку та підключається до спеціального роз’єму.

• Не потребує калібрування;
• Пил/бруду захищене виконання;
• Кріплення до антенного блоку без допомоги інструментів;
• Сумісно з усіма типами антенних блоків.

Зарядний пристрій
Надійний, герметичний зарядний пристрій для заряджання вбудованого акумулятора.

Data кабель
Кабель для підключення антенного блоку до USB роз’єму комп’ютера.

Транспортний ремінь

Інструкція користувача

Рюкзак
Міцний та зручний рюкзак для транспортування всіх компонентів системи, за винятком антенного блоку. Має багато відділень, включаючи захищене відділення для ноутбука.

Полиця для ноутбука
Складна полиця. Кріпиться до рюкзака та забезпечує оператору зручну роботу з ноутбуком.

Георадар VIY5-125 поставляється з різним набором опцій.
