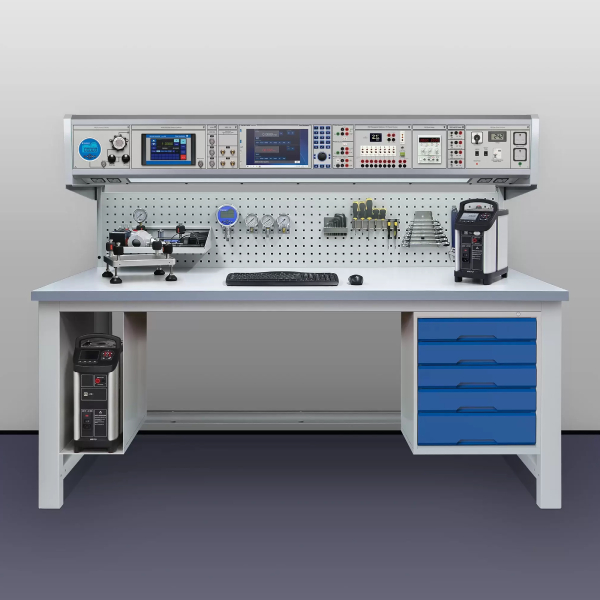

Калібрувальний стенд Time electronics CBP-PROC1

Калібрувальний стенд Time electronics CBP-PROC1

Ціна: За запитом
Категорія: ,
Бренд: Time Electronics | Велика Британія
Артикул (SKU): PS-4796

Опис: Калібрувальний стенд Time electronics CBP-PROC1

Time electronics CBP-PROC1 — це пакет, який надає користувачам можливості виконувати швидке калібрування вимірювальних приладів процесу, температури та тиску. Це ідеальне рішення для приладобудівних майстерень, яким потрібна високопродуктивна робоча станція як платформа для калібрування заводських пристроїв і інструментів.

Система містить модуль 8060+, розташований по центру консолі для калібрування та зв’язку. Він забезпечує джерело, моделювання та вимірювання технологічних сигналів, зв’язок HART і живлення контуру 24 В. Він також включає вбудований 6,5-розрядний мультиметр і центр керування ПК із сенсорним дисплеєм 12,1 дюйма. Центр керування має додатки для ручного керування та програмне забезпечення EasyCal для автоматизованого калібрування та керування тестуванням. EasyCal спілкується з модулями тиску та калібраторами сухих блоків.

Модулі та супутні продукти працюють разом, щоб дозволити користувачам швидко та ефективно налаштовувати та запускати програми для тестування. Окрім широкого охоплення робочого навантаження, CalBench забезпечує організований робочий простір і центральну систему для калібрування, контролю якості та управління. Його також можна використовувати для навчання техніків та інженерів приладобудування. Пакет можна налаштувати відповідно до вимог підприємства, змінити діапазон тиску або замінити калібратори сухого блоку на різні моделі.

Ключові риси Time electronics CBP-PROC1

  • Удосконалений стенд для калібрування приладів
  • Калібратор процесу/мультиметр/модуль ПК
  • Джерело/вимірювання V, I , Ω, частоти тощо
  • Моделювати та вимірювати RTD, термопари
  • Відкалібруйте пневматичний, DP, гідравлічний тиск
  • Включає 2 калібратори сухих блоків
  • Насоси, колектори, арматура, стенд УУТ
  • Модулі джерел живлення постійного та змінного струму
  • Модуль інтерфейсу температури для калібрування партії TC
  • Автоматичне калібрування за допомогою програмного забезпечення EasyCal

Застосування Time electronics CBP-PROC1

Калібрування тиску

Для тиску використовується модуль автоматичного контролера для пневматичного калібрування від вакууму до 20 бар. Вибір прецизійних вимірювальних модулів забезпечує охоплення діапазону до 700 бар. Додатково виділені модулі диференціального тиску забезпечують калібрування низького діапазону DP. Поставляються супутні пневматичні та гідравлічні насоси. Калібруйте прилади тиску, такі як:

  • Аналогові та цифрові датчики, індикатори, манометри
  • Калібратори, датчики, перетворювачі, трансмітери
  • Перемикачі, вентилі, контролери, самописці

Калібрування температури

CBP-PROC1 дозволяє користувачам виконувати ефективне калібрування температурних приладів. EasyCal може керувати калібраторами сухого блоку, що входять у комплект, одночасно зчитуючи вимірювання температури тестованого датчика на модулі 8060. Крім того, модуль сканера 7085A дозволяє виконувати багатоканальні вимірювання. Калібруйте різні продукти, зокрема:

  • Датчики, трансмітери, індикатори, термометри
  • RTD, термопари, самописці, контролери
  • Калібратори процесу, PRT, термістори

Додаткові програми

CBP-PROC1 — це в основному система калібрування технологічних приладів, але також може використовуватися для перевірки та перевірки функцій електричного випробувального обладнання та інших пристроїв. CalBench також ідеально підходить для навчання та може показати широкий спектр програм тестування, звичайних для промисловості.

  • Калібратори процесу тестування, вимірювачі мВ/мА, декадні коробки, суматори потоку
  • Калібрувати датчики потоку DP, вимірювачі імпульсів, тахометри, лічильники
  • Навчіть інженерів і техніків калібрування приладів
  • Запустіть повну програму калібрування за допомогою програмного забезпечення EasyCal

Програмне забезпечення для калібрування EasyCal

CBP-PROC1 постачається з програмним забезпеченням EasyCal на центрі керування 8060. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-PROC1

Тип лавки та фурнітура
Пункт кількість Код Основний опис Основне призначення
1 1 7080-HD

Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм)

Каркасний стіл зі стільницею, перфорованою панеллю, основною консоллю з модулем контролера живлення мережі 7082.

 Забезпечує ергономічний робочий простір для різноманітних додатків. До основної консолі встановлюються модулі для необхідного навантаження.
2 1 7137 Опція панелі Perfo: набір гачків для інструментів із 40 предметів Для зберігання різних інструментів і аксесуарів.
3 1 7139 Варіант панелі Perfo: полиця (Ш 450 x Г 250 x В 130 мм) Підходить для зберігання обладнання та інструментів.
4 1 7133

Набір магнітів для панелі Perfo (10 x круглий, 10 x гачок)

 Для кріплення документів і дрібних інструментів до перфопанелі.
5 1 7132

5 ящиків (Ш 525 х Г 550 х В 600 мм)

 Для зберігання обладнання, інструментів, документів тощо.
6 3 7134

Набір розділювачів із прорізами для внутрішніх ящиків

 Розділяє ящики для частин і компонентів.
7 1 7123

Під настільним тримачем калібратора CPU/Dry Block

 Для зберігання калібратора сухих блоків, коли він не використовується.
Модулі
Пункт кількість Код Основний опис Основне призначення
8 1 8060+

Багатофункціональний калібратор процесу та модуль центру керування

Розширений системний пакет для точних джерел і можливостей вимірювання. Вбудований калібратор процесу, 6,5-розрядний мультиметр, ПК і програмне забезпечення EasyCal. Управління через 12,1-дюймовий сенсорний дисплей. Вбудований зв’язок із сумісними модулями.

 Джерело та вимірювання електричних сигналів, частоти та температури. Дозволяє користувачам калібрувати контрольно-вимірювальні прилади процесу, такі як передавачі, термометри термометрів, термопари тощо. Програмне забезпечення EasyCal та аксесуари для автоматизації, адміністрування та створення сертифікатів включені.
9 1 CCPAD

Модуль цифрової клавіатури центру керування з поворотним перемикачем

 Забезпечує ергономічний спосіб використання модуля центру керування без миші чи клавіатури.
10 1 8030B/G20b/CV2b/BARO

Модуль автоматичного калібратора тиску з кількома діапазонами

Датчик 1: від 0 до 20 бар (300 psi), точність 0,01 % повної шкали.
Датчик 2: вакуум до 2 бар (30 фунтів на квадратний дюйм), точність 0,01 % повної шкали.
Датчик 3: барометричний еталон.

 Для автоматичного пневматичного калібрування тиску манометрів, датчиків тощо. Можливості автоматичного визначення діапазону для 2 датчиків від вакууму до 20 бар (300 psi). Емуляція абсолютного тиску з барометричним посиланням. Поставляється з уловлювачем і шлангами.
11 1 RMTEG-G200b/0,02

Цифровий модуль манометра з регулятором

від 0 до 200 бар (3000 psi), точність 0,02 % повної шкали.

 Для роботи з пневматичним калібруванням високого діапазону, з мережевим живленням, як правило, від газового балона для регулювання регулятора.
12 1 XTEG-G700b/0,02/M

Модуль вимірювання тиску з інтерфейсом центру керування

від 0 до 700 бар (10 000 фунтів на квадратний дюйм), точність 0,02 % повної шкали.

 Для гідравлічного калібрування разом із настільним насосом 7195.
13 1 XTEG-G100b/0,02/M

Модуль вимірювання тиску з інтерфейсом центру керування

від 0 до 100 бар (1500 psi), точність 0,02 % повної шкали.

 Для роботи з калібрування середнього/високого діапазону тиску.
Використовується з насосом або трійником із модулем контрольованого виходу.
14 1 XTEG-CV2b/0,02/M

Модуль вимірювання тиску з інтерфейсом центру керування

Вакуум до 2 бар (30 psi), точність 0,02 % повної шкали.

 Для калібрування тиску в низькому діапазоні.
Використовується з насосом або трійником із модулем контрольованого виходу.
15 1 XTEG-DP700mb/0,02/M

Модуль вимірювання перепаду тиску

Від 0 до ± 700 мбар (10 фунтів на квадратний дюйм), точність 0,02 % повної шкали.

 Для калібрування диференціального тиску трансмітерів тощо. Використовується з пневматичним насосом 7191 для введення точного керування.
16 1 XTEG-DP200mb/0,05/M

Модуль вимірювання перепаду тиску

Від 0 до ± 200 мбар (3 psi), точність 0,05 % повної шкали.

 Для калібрування диференціального тиску в низькому діапазоні трансмітерів тощо. Використовується з пневматичним насосом 7191 для введення точного керування.
17 1 7085A

Модуль розподілу температури з автоматичним перемиканням

 Модуль з’єднання для пакетного тестування температурних пристроїв, таких як термопари.
18 1 7052

30 В постійного струму 3 A Регульований модуль живлення – цифровий

 Змінне джерело постійного струму для доповнення до різних застосувань.
19 1 7087

Quad DC модуль живлення

6 В (20 А), 12 В (10 А), 24 В (6 А), 48 В (3 А).

 Забезпечує джерело живлення постійного струму для різних вимірювальних приладів і пристроїв, що тестуються.
Супутні продукти та додаткові речі
Пункт кількість Код Основний опис Основне призначення
20 1 7149

Електричний вакуумний насос

 Забезпечує вакуум для модулів тиску.
21 1 7149-HCO

Корпус і можливість підключення для вакуумного насоса 7149

 Компактний корпус для насоса 7149, розташований під столом.
Звукоізоляція та вмикання/вимикання через модуль 7082 на CalBench.
22 1 7195

Стаціонарний гідравлічний калібрувальний насос

Вакуум до 700 бар (10 000 psi).

 Використовується для калібрування гідравлічного тиску за допомогою вимірювальних модулів.
23 1 7194A

Настільний пневматичний калібрувальний насос високого тиску

Вакуум до 200 бар (3000 psi).

 Створення тиску до 200 бар, підходить для використання з модулями тиску, коли немає джерела стисненого повітря.
24 1 7191

Настільний пневматичний насос

Вакуум до 4 бар (60 psi).

 Забезпечує точне, тонке керування введенням низького тиску для пневматичної роботи. Підходить для використання з вимірювальними модулями XTEG.
25 1 7161P

Настільний колектор із чотирма портами

Для пневматичного використання від вакууму до 200 бар (3000 psi).

 Пневматичний колектор, який забезпечує чотири вихідні порти з ручними з’єднувачами для вимірювання тиску, що перевіряється.
26 1 7198

Комплект аксесуарів для калібрування тиску

Широкий вибір фітингів, перехідників і шлангів.

 Забезпечує всі необхідні підключення тиску та фітинги для модулів і насосів до UUT.
27 1 8100

Випробувальний стенд для настільних приладів

 Для швидкого та ергономічного розміщення UUT, як-от передавачів і датчиків, на стільниці CalBench.
28 1 8072

Калібратор сухого блоку (від 28 до 660 °C)

З метричною вставкою з кількома отворами (1×3, 2×4, 1×5, 1×6, 1×9 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.

 Джерело температури для калібрування зондів, RTD і термопар. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
29 1 8072-METP

Упаковка з 16 метричних вставок для 8072

Отвори від 3 до 20 мм

 Вставки для використання з зондами різних розмірів, використовуються з 8072.
30 1 8073

Калібратор сухого блоку (від 100 до 1205 °C)

З метричною вставкою з кількома отворами (3, 4, 6 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.

 Джерело температури для калібрування термопар і датчиків. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
31 1 8073-METP

Упаковка з 10 метричних вставок для 8073

3, 4, 5, 6, 7, 8, 9, 10, 11, 12 мм

 Вставки для використання з датчиками різних розмірів, використовуються з 8073
32 1 8002

Система екологічного моніторингу CalBench

З магнітною задньою стороною для монтажу на панелі perfo.

 Вимірює та реєструє температуру, відносну вологість і барометричний тиск за допомогою інтерфейсу центру керування.
33 1 СЕРТИФІКАТИ

Відстежувані сертифікати калібрування

Для всіх тестових модулів і додаткового тестового обладнання.

 Сертифікує, що всі вимірювальні модулі та додаткові прилади були протестовані на заводі TE відповідно до міжнародних стандартів.
