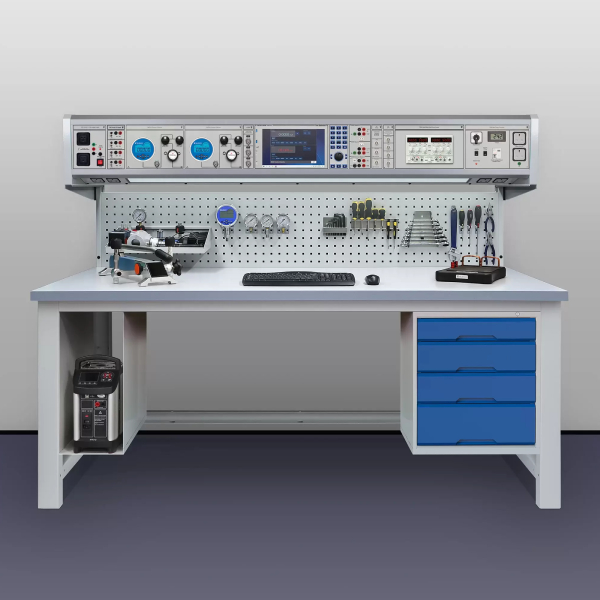

Калібрувальний стенд Time electronics CBP-WW3

Ціна: За запитом

Категорія:	Калібратори температури, Стенди калібрування тиску, Стенди калібрування процесів, Стенди електронного калібрування, Калібратори тиску, Стенди калібрування температури, Стенди електричного калібрування, Калібратори електричних пристроїв, Калібратори електронних пристроїв, Калібратори процесів
Бренд:	Time Electronics \| Велика Британія
Артикул (SKU):	PS-4961

Опис: Калібрувальний стенд Time electronics CBP-WW3

Time electronics CBP-WW3 — це пакет для тестування та калібрування електричних приладів, приладів тиску та температури. Вибір модулів і супутніх продуктів надають користувачам гнучку та високопродуктивну робочу станцію. Ним можна керувати вручну або використовувати для програмного калібрування.

Модуль 8060+ розташований у центральній частині консолі, забезпечуючи джерело, моделювання та вимірювання сигналів процесу, зв’язок HART і 24 В контуру живлення. Він має вбудований мультиметр і центр керування ПК із сенсорним дисплеєм 12,1 дюйма. Програмне забезпечення EasyCal попередньо завантажено та взаємодіє з модулями тиску та калібратором сухого блоку, що забезпечує автоматичне калібрування та керування тестами. Настільний багатофункціональний калібратор 5025E підключається до центру керування та забезпечує рішення для калібрування інженерних тестових інструментів, таких як мультиметри та кліщі.

Для калібрування тиску використовуються високоточні цифрові вимірювальні модулі. Для пневматичного робочого навантаження два вимірювальні модулі мають регулятори для регулювання та налаштування виходу. Для вищого манометра використовуються лише модулі з насосами, що постачаються. Інші модулі включають фіксовані та змінні джерела живлення постійного струму, а також модулі осцилометра та функціонального генератора, що керуються центром керування. Зберігання забезпечується ящиком під столом, полицею з гачками для перфорованої панелі та відсіками для деталей. Аксесуари для калібрування включають колектор тиску, набір адаптерів/фітингів, випробувальний стенд і сухий калібратор.

Ключові риси Time electronics CBP-WW3

Комплект приладів і електрики CalBench
Калібратор процесу/мультиметр/модуль ПК
Джерело/вимірювання V, I , Ω, Hz, температура
Настільний електричний багатофункціональний калібратор
2 регульованих модуля манометра
3 модуля прецизійного вимірювання тиску
Модулі Scope & AFG, джерела живлення постійного струму
Калібратор сухого блоку до 660 °C
Напірні насоси, випробувальний стенд контрольно-вимірювального обладнання з колектором
Набір адаптерів тиску та фітингів, набір інструментів CalBench
Програмне забезпечення для калібрування EasyCal, периферійні пристрої в комплекті

Застосування Time electronics CBP-WW3

Електричне калібрування

Пакет включає функцію електричного джерела з багатофункціональним калібратором 5025E та модулі для вимірювальних програм. Він надає користувачам можливості автоматичного калібрування для широкого діапазону електричного та електронного обладнання, включаючи:

Мультиметри, аналогові вимірювачі, кліщі, реєстратори даних
Калібратори, декади, кондуктометри, тахометри
Лічильники електроенергії, ватметри, блоки живлення

Калібрування тиску

CBP-WW3 має п’ять основних модулів тиску для калібрування. Вони включають два регульованих модулі калібратора, що охоплюють вакуум до 20 бар (300 psi), що використовується з тиском у магістралі. Три модулі прецизійних вимірювань забезпечують охоплення діапазону до 700 бар (10 000 фунтів на квадратний дюйм) і використовуються з пневматичними та гідравлічними насосами. Калібруйте прилади тиску, такі як:

Аналогові та цифрові датчики, індикатори, манометри
Калібратори, датчики, перетворювачі, трансмітери
Перемикачі, вентилі, контролери, самописці

Калібрування температури

CBP-WW3 дозволяє користувачам виконувати ефективне калібрування температурних приладів. EasyCal може керувати калібратором сухого блоку, одночасно зчитуючи вимірювання температури тестованого датчика на модулі 8060. Калібруйте різні продукти, зокрема:

Датчики, трансмітери, індикатори, термометри
RTD, термопари, самописці, контролери
Калібратори процесу, PRT, термістори

Програмне забезпечення для калібрування EasyCal

CBP-WW3 постачається з програмним забезпеченням EasyCal на центрі керування 8060. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-WW3

Тип лавки та фурнітура

Пункт	кількість	Код	Основний опис	Основне призначення
1	1	7080-HD	Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм) Каркасний стіл зі стільницею, перфорованою панеллю, основною консоллю з модулем контролера живлення мережі 7082.	Забезпечує ергономічний робочий простір для різноманітних додатків. До основної консолі встановлюються модулі для необхідного навантаження.
2	1	7125	Опція панелі Perfo: набір гачків для інструментів із 20 предметів	Для зберігання різних інструментів і аксесуарів.
3	1	7139	Варіант панелі Perfo: полиця (Ш 450 x Г 250 x В 130 мм)	Підходить для зберігання обладнання та інструментів.
4	1	7141	Опція панелі Perfo: смуга контейнерів для зберігання (Ш 450 x В 75 мм) Поставляється з 4 контейнерами х 1 л.	Для зберігання комплектуючих і дрібних інструментів.
5	1	7124	Блок з 4 ящиками (Ш 525 х Г 550 х В 600 мм)	Для зберігання обладнання, інструментів, документів тощо.
6	1	7123	Під настільним тримачем калібратора CPU/Dry Block	Для зберігання калібратора сухих блоків, коли він не використовується.

Модулі

Пункт	кількість	Код	Основний опис	Основне призначення
7	1	8060+	Багатофункціональний калібратор процесу та модуль центру керування Розширений системний пакет для точних джерел і можливостей вимірювання. Вбудований калібратор процесу, 6,5-розрядний мультиметр, ПК і програмне забезпечення EasyCal. Управління через 12,1-дюймовий сенсорний дисплей. Вбудований зв’язок із сумісними модулями.	Джерело та вимірювання електричних сигналів, частоти та температури. Дозволяє користувачам калібрувати контрольно-вимірювальні прилади процесу, такі як передавачі, термометри термометрів, термопари тощо. Програмне забезпечення EasyCal та аксесуари для автоматизації, адміністрування та створення сертифікатів включені.
8	1	CCPAD	Модуль цифрової клавіатури центру керування з поворотним перемикачем	Забезпечує ергономічний спосіб використання модуля центру керування без миші чи клавіатури.
9	1	CCSCOPE-2208B	Інтегральний осцилограф центру керування (2 канали) 100 МГц з модулем підключення, робота центру управління.	Для основних програм R&M, пошуку несправностей і діагностики.
10	1	CC-AFG20	Генератор інтегральних функцій центру керування 20 МГц з модулем підключення, робота центру управління.	Використовується для генерування різних типів електричних сигналів у діапазоні частот і вимірювання частоти для діагностики несправностей і ремонтних робіт.
11	1	RMTEG-CV7b/0,02	Цифровий модуль манометра з регулятором Вакуум до 7 бар (100 psi), точність 0,02 % повної шкали.	Для пневматичного калібрування від вакууму до 7 бар (100 psi), зазвичай використовується з електричним вакуумним насосом 7149 і зовнішньою подачею повітря (9 бар / 130 psi). Також можна використовувати вручну з насосом.
12	1	RMTEG-G20b/0,02	Цифровий модуль манометра з регулятором від 0 до 20 бар (300 psi), точність 0,02 % повної шкали.	Для роботи з пневматичним калібруванням до 20 бар (300 фунтів на квадратний дюйм) потрібне живлення (24 бар / 350 фунтів на квадратний дюйм), як правило, від газового балона, щоб увімкнути налаштування потужності за допомогою регулятора. Також можна використовувати вручну з насосом.
13	1	XTEG-G100b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 100 бар (1500 psi), точність 0,02 % повної шкали.	Для роботи з калібрування середнього/високого діапазону тиску. Використовується з насосом або трійником із модулем контрольованого виходу.
14	1	XTEG-G200b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 200 бар (3000 psi), точність 0,02 % повної шкали.	Для роботи з калібрування високого тиску, зазвичай використовується з пневматичним насосом 7194A.
15	1	XTEG-G700b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 700 бар (10 000 фунтів на квадратний дюйм), точність 0,02 % повної шкали.	Для гідравлічного калібрування разом із настільним насосом 7195.
16	1	7056	Подвійний регульований модуль живлення постійного струму 2 x 30 В постійного струму 3 A.	Змінне джерело постійного струму для доповнення до різних застосувань.
17	1	7087	Quad DC модуль живлення 6 В (20 А), 12 В (10 А), 24 В (6 А), 48 В (3 А).	Забезпечує джерело живлення постійного струму для різних вимірювальних приладів і пристроїв, що тестуються.
18	1	7076	Стаціонарний модуль живлення змінного струму 110 В 110 В змінного струму до 8 А, 2 розетки та безпечні розетки 4 мм.	Забезпечує вихід 110 В змінного струму на 230 В змінного струму CalBenches, що означає, що вироби американського типу можна живити та використовувати.

Супутні продукти та додаткові речі

Пункт	кількість	Код	Основний опис	Основне призначення
19	1	7149	Електричний вакуумний насос	Забезпечує вакуум для модулів тиску.
20	1	7149-HCO	Корпус і можливість підключення для вакуумного насоса 7149	Компактний корпус для насоса 7149, розташований під столом. Звукоізоляція та вмикання/вимикання через модуль 7082 на CalBench.
21	1	7161	Двопортовий настільний колектор Для пневматичного використання від вакууму до 200 бар (3000 psi).	Компактний пневматичний колектор із двома вихідними портами. Ручні з’єднувачі для контрольно-вимірювальних приладів, що перевіряються.
22	1	7115	Пастка забруднення Для пневматичного використання від вакууму до 200 бар (3000 psi).	Уловлювач забруднень для захисту калібраторів і контролерів тиску від домішок і залишків, що виділяються приладами тиску, що перевіряються.
23	1	7195	Стаціонарний гідравлічний калібрувальний насос Вакуум до 700 бар (10 000 psi).	Використовується для калібрування гідравлічного тиску за допомогою вимірювальних модулів.
24	1	7194A	Настільний пневматичний калібрувальний насос високого тиску Вакуум до 200 бар (3000 psi).	Створення тиску до 200 бар, підходить для використання з модулями тиску, коли немає джерела стисненого повітря.
25	1	7198	Комплект аксесуарів для калібрування тиску Широкий вибір фітингів, перехідників і шлангів.	Забезпечує всі необхідні підключення тиску та фітинги для модулів і насосів до UUT.
26	1	8100	Випробувальний стенд для настільних приладів	Для швидкого та ергономічного розміщення UUT, як-от передавачів і датчиків, на стільниці CalBench.
27	1	5025E-S2	Настільний електричний багатофункціональний калібратор AC/DC 1050 В / 22 A, змінний опір, моделювання Pt100, моделювання термопари, провідність, ємність, калібрування потужності, цифрова частота 10 МГц.	Джерело та моделювання сигналів для електричного, електронного калібрування, калібрування частоти та температури. Дозволяє користувачам тестувати та перевіряти технологічні та електричні інструменти, такі як датчики, мультиметри, кліщі тощо.
28	1	9780	Адаптер вимірювальних кліщів	Використовується з 5025E для калібрування вимірювальних кліщів.
29	1	9773	Оптичний тахоадаптер	Використовується з 5025E для калібрування оптичних тахометрів.
30	1	8072	Калібратор сухого блоку (від 28 до 660 °C) З метричною вставкою з кількома отворами (1×3, 2×4, 1×5, 1×6, 1×9 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.	Джерело температури для калібрування зондів, RTD і термопар. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
31	1	8072-METP	Упаковка з 16 метричних вставок для 8072 Отвори від 3 до 20 мм	Вставки для використання з зондами різних розмірів, використовуються з 8072.
32	1	8002	Система екологічного моніторингу CalBench З магнітною задньою стороною для монтажу на панелі perfo.	Вимірює та реєструє температуру, відносну вологість і барометричний тиск за допомогою інтерфейсу центру керування.
33	1	СЕРТИФІКАТИ	Відстежувані сертифікати калібрування Для всіх тестових модулів і додаткового тестового обладнання.	Сертифікує, що всі вимірювальні модулі та додаткові прилади були протестовані на заводі TE відповідно до міжнародних стандартів.

Калібрувальний стенд Time electronics CBP-WW3

Опис: Калібрувальний стенд Time electronics CBP-WW3

Ключові риси Time electronics CBP-WW3

Застосування Time electronics CBP-WW3

Електричне калібрування

Калібрування тиску

Калібрування температури

Програмне забезпечення для калібрування EasyCal

Технічні характеристики Time electronics CBP-WW3

Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм)

Опція панелі Perfo: набір гачків для інструментів із 20 предметів

Блок з 4 ящиками (Ш 525 х Г 550 х В 600 мм)

Під настільним тримачем калібратора CPU/Dry Block

Багатофункціональний калібратор процесу та модуль центру керування

Модуль цифрової клавіатури центру керування з поворотним перемикачем

Інтегральний осцилограф центру керування (2 канали)

Генератор інтегральних функцій центру керування

Цифровий модуль манометра з регулятором

Цифровий модуль манометра з регулятором

Модуль вимірювання тиску з інтерфейсом центру керування

Модуль вимірювання тиску з інтерфейсом центру керування

Модуль вимірювання тиску з інтерфейсом центру керування

Подвійний регульований модуль живлення постійного струму

Quad DC модуль живлення

Стаціонарний модуль живлення змінного струму 110 В

Електричний вакуумний насос

Корпус і можливість підключення для вакуумного насоса 7149

Двопортовий настільний колектор

Пастка забруднення

Стаціонарний гідравлічний калібрувальний насос

Настільний пневматичний калібрувальний насос високого тиску

Комплект аксесуарів для калібрування тиску

Випробувальний стенд для настільних приладів

Настільний електричний багатофункціональний калібратор

Адаптер вимірювальних кліщів

Оптичний тахоадаптер

Калібратор сухого блоку (від 28 до 660 °C)

Упаковка з 16 метричних вставок для 8072

Система екологічного моніторингу CalBench

Відстежувані сертифікати калібрування
