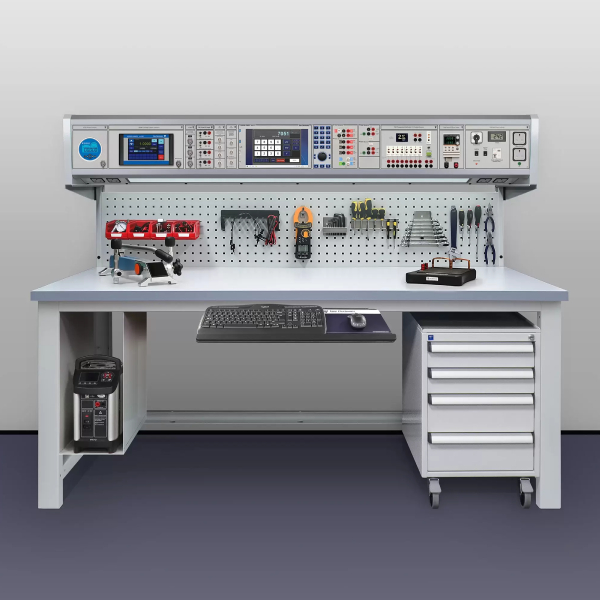

Калібрувальний стенд Time electronics CBP-WW2

Ціна: За запитом

Категорія:	Калібратори температури, Стенди калібрування тиску, Стенди калібрування процесів, Стенди електронного калібрування, Калібратори тиску, Стенди калібрування температури, Стенди електричного калібрування, Калібратори електричних пристроїв, Калібратори електронних пристроїв
Бренд:	Time Electronics \| Велика Британія
Артикул (SKU):	PS-8603

Опис: Калібрувальний стенд Time electronics CBP-WW2

Time electronics CBP-WW2 — це розширений пакет CalBench для калібрування широкого діапазону приладів, тестових інструментів і пристроїв. Він надає користувачам функції джерела та вимірювання для застосування в електриці, тиску та температурі. Автоматичне калібрування можна виконати за допомогою програмного забезпечення EasyCal і сумісних модулів.

Система оснащена багатофункціональним калібраторним модулем 7051+ з 12,1-дюймовим дисплеєм центру керування. Цей модуль поєднує в собі високоефективний електричний калібратор (джерело) з 6,5-розрядним мультиметром (вимірювач), усіма керуючими через інтерфейс сенсорного екрана ПК. Як програми ручного керування, так і Можна використовувати програмне забезпечення EasyCal. Крім того, модуль 8060 надає додаткову функціональність для джерела та вимірювання технологічних сигналів, що робить пакет придатним для тестування контрольно-вимірювального обладнання. EasyCal забезпечує платформу для керування калібруванням і зв’язується з модулями для процедур тестування, керованих програмним забезпеченням. Периферійні пристрої включають набори принтерів для сертифікатів калібрування та етикеток.

Для пневматичного тиску CalBench оснащений модулем автоматичного контролера для вакууму до 40 бар (600 psi). Потім чотири модулі вимірювання високої точності для застосувань до 700 бар (10 000 psi), які зазвичай використовуються з гідравлічними та пневматичними насосами, що входять у комплект. Інші модулі включають фіксовані та змінні джерела живлення постійного струму, а також модулі осцилометра та функціонального генератора, що керуються центром керування. Для калібрування температури в комплект входить сухий блочний калібратор для охоплення від температури навколишнього середовища до 660 °C.

Ключові риси Time electronics CBP-WW2

Розширена автоматична система CalBench
Електричні та технологічні модулі калібратора
12,1-дюймовий сенсорний екран ПК модуль центру керування
Джерело/вимірювання V, I , Ω, Hz, температура
Модуль автопневматичного регулятора тиску
4 модулі прецизійного вимірювання тиску
Модулі Scope & AFG, джерела живлення постійного струму
Калібратор сухого блоку до 660°C
Напірні насоси, випробувальний стенд контрольно-вимірювального обладнання з колектором
Набір адаптерів тиску та фітингів, набір інструментів CalBench
Програмне забезпечення для калібрування EasyCal, периферійні пристрої в комплекті

Застосування Time electronics CBP-WW2

Електричне калібрування

CBP-WW2 має 7051+ електричний багатофункціональний калібратор і модуль цифрового мультиметра. Він надає користувачам можливості автоматизованого калібрування для широкого діапазону електричних та електронних інструментів для тестування, включаючи:

Мультиметри, джерела сигналу, кліщі, реєстратори даних
Калібратори, декади, тахометри, кондуктометри
Осцилографи, частотоміри, частотоміри, таймери

Калібрування тиску

Для тиску використовується модуль автоматичного контролера для пневматичного калібрування від вакууму до 40 бар. Вибір прецизійних вимірювальних модулів забезпечує охоплення діапазону до 700 бар. Поставляються супутні пневматичні та гідравлічні насоси. Калібруйте прилади тиску, такі як:

Аналогові та цифрові датчики, індикатори, манометри
Калібратори, датчики, перетворювачі, трансмітери
Перемикачі, вентилі, контролери, самописці

Калібрування температури

CBP-WW2 дозволяє користувачам виконувати ефективне калібрування температурних приладів. EasyCal може керувати калібратором сухого блоку, одночасно зчитуючи вимірювання температури тестованого датчика на модулі 7051 або 8060. Крім того, модуль сканера 7085A дозволяє виконувати багатоканальні вимірювання. Калібруйте різні продукти, зокрема:

Датчики, трансмітери, індикатори, термометри
RTD, термопари, самописці, контролери
Калібратори процесу, PRT, термістори

Програмне забезпечення для калібрування EasyCal

CBP-WW2 постачається з програмним забезпеченням EasyCal на центрі керування 7051. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-WW2

Тип лавки та фурнітура

Пункт	кількість	Код	Основний опис	Основне призначення
1	1	7080-HD	Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм) Каркасний стіл зі стільницею, перфорованою панеллю, основною консоллю з модулем контролера живлення мережі 7082.	Забезпечує ергономічний робочий простір для різноманітних додатків. До основної консолі встановлюються модулі для необхідного навантаження.
2	1	7137	Опція панелі Perfo: набір гачків для інструментів із 40 предметів	Для зберігання різних інструментів і аксесуарів.
3	1	7139	Варіант панелі Perfo: полиця (Ш 450 x Г 250 x В 130 мм)	Підходить для зберігання обладнання та інструментів.
4	1	7141	Опція панелі Perfo: смуга контейнерів для зберігання (Ш 450 x В 75 мм) Поставляється з 4 контейнерами х 1 л.	Для зберігання комплектуючих і дрібних інструментів.
5	1	7157	Шарнірна підставка для клавіатури для CalBench Поставляється попередньо встановленим на стільницю.	Розміщує клавіатуру та мишу для операцій модуля центру керування. Можна розмістити під лавкою, коли не використовується.
6	1	8134	Мобільний блок із 4 ящиками, ESD, світло-сірий колір RAL 7035	Мобільний накопичувач, який можна розмістити під CalBench.
7	1	7123	Під настільним тримачем калібратора CPU/Dry Block	Для зберігання калібратора сухих блоків, коли він не використовується.

Модулі

Пункт	кількість	Код	Основний опис	Основне призначення
8	1	7051+	Багатофункціональний калібратор і модуль центру керування Розширений системний пакет для точних джерел і можливостей вимірювання. Вбудований калібратор, 6,5-розрядний мультиметр, ПК і програмне забезпечення EasyCal. Управління через 12,1-дюймовий сенсорний дисплей. Вбудований зв’язок із сумісними модулями.	Джерело та вимірювання електричних, електронних, частоти, температури. Дозволяє користувачам калібрувати технологічні та електричні інструменти, такі як датчики, мультиметри, кліщі, осциллографи тощо. Програмне забезпечення EasyCal та аксесуари для автоматизації, адміністрування та створення сертифікатів включені.
9	1	8060-ПО	Модуль калібратора процесу з центром керування Модуль підключення, робота через центр управління.	Джерело та вимірювання сигналів для калібрування технологічних приладів, таких як передавачі, термометри термометрів, термопари тощо. Програма ручного керування та робота програмного забезпечення EasyCal.
10	1	CCPAD	Модуль цифрової клавіатури центру керування з поворотним перемикачем	Забезпечує ергономічний спосіб використання модуля центру керування без миші чи клавіатури.
11	1	CCSCOPE-2208B	Інтегральний осцилограф центру керування (2 канали) 100 МГц з модулем підключення, робота центру управління.	Для основних програм R&M, пошуку несправностей і діагностики.
12	1	CC-AFG20	Генератор інтегральних функцій центру керування 20 МГц з модулем підключення, робота центру управління.	Використовується для генерування різних типів електричних сигналів у діапазоні частот і вимірювання частоти для діагностики несправностей і ремонтних робіт.
13	1	8030B/G40b/G20b/CV4b/BARO	Модуль автоматичного калібратора тиску з кількома діапазонами Датчик 1: від 0 до 40 бар (600 psi), точність 0,01 % повної шкали. Датчик 2: від 0 до 20 бар (300 psi), точність 0,01 % повної шкали. Датчик 3: вакуум до 4 бар (60 psi), точність 0,01 % повної шкали. Датчик 4: барометричний еталон.	Для автоматичного пневматичного калібрування тиску манометрів, датчиків тощо. Можливості автоматичного визначення діапазону для 3 датчиків від вакууму до 40 бар (600 psi). Емуляція абсолютного тиску з барометричним посиланням. Поставляється з уловлювачем і шлангами.
14	1	MTEG-G200b/0,02	Цифровий модуль манометра від 0 до 200 бар (3000 psi), точність 0,02 % повної шкали.	Для пневматичного калібрування високого діапазону тиску, використовується з настільним насосом, що входить у комплект.
15	1	XTEG-G700b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 700 бар (10 000 фунтів на квадратний дюйм), точність 0,02 % повної шкали.	Для гідравлічного калібрування разом із настільним насосом 7195.
16	1	XTEG-G100b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 100 бар (1500 psi), точність 0,02 % повної шкали.	Для роботи з калібрування середнього/високого діапазону тиску. Використовується з насосом або трійником із модулем контрольованого виходу.
17	1	XTEG-CV2b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування Вакуум до 2 бар (30 psi), точність 0,02 % повної шкали.	Для калібрування тиску в низькому діапазоні. Використовується з насосом або трійником із модулем контрольованого виходу.
18	1	7085A	Модуль розподілу температури з автоматичним перемиканням	Модуль з’єднання для пакетного тестування температурних пристроїв, таких як термопари.
19	1	M-PSW80-13.5	Багатодіапазонний модуль живлення постійного струму 0-80 В, 0-13,5 А, 360 Вт.	Регульоване джерело постійного струму для введення стабільної напруги, яке використовується для живлення додатків і тестування пристроїв і схем.
20	1	7087	Quad DC модуль живлення 6 В (20 А), 12 В (10 А), 24 В (6 А), 48 В (3 А).	Забезпечує джерело живлення постійного струму для різних вимірювальних приладів і пристроїв, що тестуються.

Супутні продукти та додаткові речі

Пункт	кількість	Код	Основний опис	Основне призначення
21	1	7149	Електричний вакуумний насос	Забезпечує вакуум для модулів тиску.
22	1	7149-HCO	Корпус і можливість підключення для вакуумного насоса 7149	Компактний корпус для насоса 7149, розташований під столом. Звукоізоляція та вмикання/вимикання через модуль 7082 на CalBench.
23	1	7195	Стаціонарний гідравлічний калібрувальний насос Вакуум до 700 бар (10 000 psi).	Використовується для калібрування гідравлічного тиску за допомогою вимірювальних модулів.
24	1	7194A	Настільний пневматичний калібрувальний насос високого тиску Вакуум до 200 бар (3000 psi).	Створення тиску до 200 бар, підходить для використання з модулями тиску, коли немає джерела стисненого повітря.
25	1	7198	Комплект аксесуарів для калібрування тиску Широкий вибір фітингів, перехідників і шлангів.	Забезпечує всі необхідні підключення тиску та фітинги для модулів і насосів до UUT.
26	1	8100	Випробувальний стенд для настільних приладів	Для швидкого та ергономічного розміщення UUT, як-от передавачів і датчиків, на стільниці CalBench.
27	1	8072	Калібратор сухого блоку (від 28 до 660 °C) З метричною вставкою з кількома отворами (1×3, 2×4, 1×5, 1×6, 1×9 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.	Джерело температури для калібрування зондів, RTD і термопар. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
28	1	8072-METP	Упаковка з 16 метричних вставок для 8072 Отвори від 3 до 20 мм	Вставки для використання з зондами різних розмірів, використовуються з 8072.
29	1	8002	Система екологічного моніторингу CalBench З магнітною задньою стороною для монтажу на панелі perfo.	Вимірює та реєструє температуру, відносну вологість і барометричний тиск за допомогою інтерфейсу центру керування.
30	1	СЕРТИФІКАТИ	Відстежувані сертифікати калібрування Для всіх тестових модулів і додаткового тестового обладнання.	Сертифікує, що всі вимірювальні модулі та додаткові прилади були протестовані на заводі TE відповідно до міжнародних стандартів.

Калібрувальний стенд Time electronics CBP-WW2

Опис: Калібрувальний стенд Time electronics CBP-WW2

Ключові риси Time electronics CBP-WW2

Застосування Time electronics CBP-WW2

Електричне калібрування

Калібрування тиску

Калібрування температури

Програмне забезпечення для калібрування EasyCal

Технічні характеристики Time electronics CBP-WW2

Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм)

Шарнірна підставка для клавіатури для CalBench

Мобільний блок із 4 ящиками, ESD, світло-сірий колір RAL 7035

Під настільним тримачем калібратора CPU/Dry Block

Багатофункціональний калібратор і модуль центру керування

Модуль калібратора процесу з центром керування

Модуль цифрової клавіатури центру керування з поворотним перемикачем

Інтегральний осцилограф центру керування (2 канали)

Генератор інтегральних функцій центру керування

Модуль автоматичного калібратора тиску з кількома діапазонами

Цифровий модуль манометра

Модуль вимірювання тиску з інтерфейсом центру керування

Модуль вимірювання тиску з інтерфейсом центру керування

Модуль вимірювання тиску з інтерфейсом центру керування

Модуль розподілу температури з автоматичним перемиканням

Багатодіапазонний модуль живлення постійного струму

Quad DC модуль живлення

Електричний вакуумний насос

Корпус і можливість підключення для вакуумного насоса 7149

Стаціонарний гідравлічний калібрувальний насос

Настільний пневматичний калібрувальний насос високого тиску

Комплект аксесуарів для калібрування тиску

Випробувальний стенд для настільних приладів

Калібратор сухого блоку (від 28 до 660 °C)

Упаковка з 16 метричних вставок для 8072

Система екологічного моніторингу CalBench

Відстежувані сертифікати калібрування
