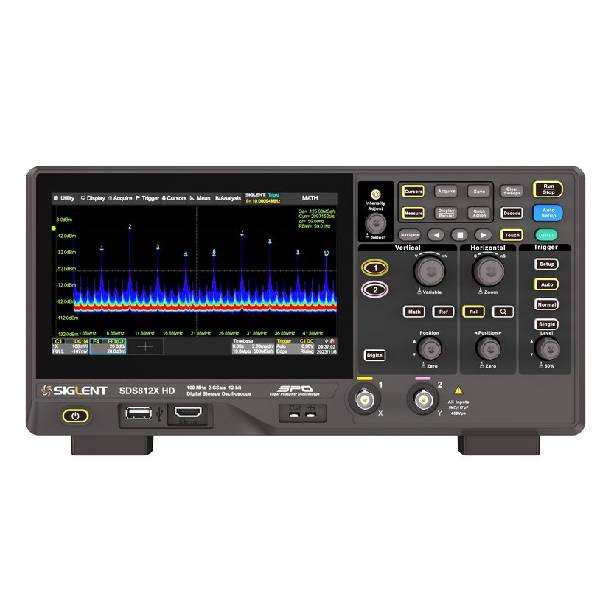

Цифровий осцилограф Siglent SDS812X HD

Цифровий осцилограф Siglent SDS812X HD – це високоточний прилад для вимірювання та аналізу електричних сигналів в реальному часі. Осцилограф має два аналогових канали з робочою смугою пропускання до 100 МГц та високою роздільною здатністю 12 біт, що забезпечує чітке відображення дрібних деталей сигналу та зменшений шум вимірювань. Сигнал оцифровується з частотою до 2 Гвиб/с на один канал, а глибина пам’яті до 50 млн точок дозволяє зберігати довгі фрагменти сигналів для подальшого аналізу. Осцилограф оснащений 7‑дюймовим ємнісним сенсорним дисплеєм з роздільною здатністю 1024 × 600, що забезпечує чітке та зрозуміле відображення хвильових форм і меню приладу. Завдяки технології SPO (Super Phosphor Oscilloscope) забезпечується висока частота оновлення та можливість відображення інтенсивності хвильових форм у вигляді рівнів градації. Прилад підтримує широкий набір режимів тригера, серійні декодери, автоматичні вимірювання, математичні функції та розширені інструменти аналізу, включно з історією сигналів, пошуком подій та тестами по масці. Осцилограф має інтерфейси для підключення зовнішніх пристроїв – USB Host/Device та LAN – з підтримкою віддаленого керування через веб‑інтерфейс та команд SCPI. SDS812X HD є універсальним інструментом як для лабораторій, так і для сервісних центрів, навчальних класів і професійних майстерень.

Ключові особливості Siglent SDS812X HD

• Два аналогових канали з робочою смугою пропускання до 100 МГц для вимірювання широкого спектра сигналів
• Висока роздільна здатність АЦП 12 біт і частота дискретизації до 2 Гвиб/с для точного та деталізованого відображення сигналів
• Технологія SPO (Super Phosphor Oscilloscope) з високою частотою захоплення хвильових форм у нормальному та послідовному режимі
• Великий 7″ ємнісний сенсорний дисплей з роздільною здатністю 1024 × 600 для зручного перегляду й роботи
• Багатий набір режимів тригера для складних умов вимірювання (Edge, Pulse, Window, Pattern, Runt тощо)
• Автоматичні вимірювання понад 50 параметрів, функції статистики, гістограми, тренду та пошуку подій
• Підтримка серійних протоколів (I2C, SPI, UART, CAN, LIN) для декодування сигналів
• Математичні операції на сигнали з FFT, інтегруванням, диференціюванням та іншими функціями
• Інтерфейси USB та LAN з можливістю віддаленого контролю через браузер
• Підтримка опціональних функцій: аналіз логічних каналів до 16 каналів, генератор сигналів 25 МГц та аналіз потужності

Технічні характеристики Siglent SDS812X HD

Прилад постачається з USB‑кабелем, пасивними пробниками для кожного каналу, кабелем живлення, швидким стартовим керівництвом та сертифікатом калібрування.
