Цифровий осцилограф (PC USB, 2×100МГц, 14 біт) OWON VDS6102A

Придбання осцилографа як окремого вимірювального приладу не завжди економічно виправдано. Якщо осцилограф використовується періодично, то краще мати USB-осцилограф для комп’ютера і спеціальне програмне забезпечення. Широка функціональність ПО наближає віртуальний осцилограф до моделей високого рівня.

OWON VDS6102А – удосконалений, портативний, двоканальний USB-осцилограф з вбудованим функціональним генератором сигналів. Пристрій має полосу пропускання 100 МГц, частоту дискретизації 1 Гвиб/с, та обсяг пам’яті 10 М точок.

Основна відмінність осцилографа VDS6102A – покращена роздільна здатність по вертикалі до 14 біт, що дозволяє більш детально аналізувати навіть незначні амплітудні зміни в досліджуваному сигналі.

Прилад працює з операційними системами ПК: Windows/Linux/Android/Ios, має стандартні інтерфейси USB, LAN, WiFi (опціонально), а за допомогою стандартного протоколу SCPI та програмного забезпечення LabVIEW на персональному комп’ютері можна проводити детальне дослідження змін сигналів. Вбудований одноканальний генератор забезпечує формування синусоїдальних, прямокутних, пилкоподібних і імпульсних сигналів.

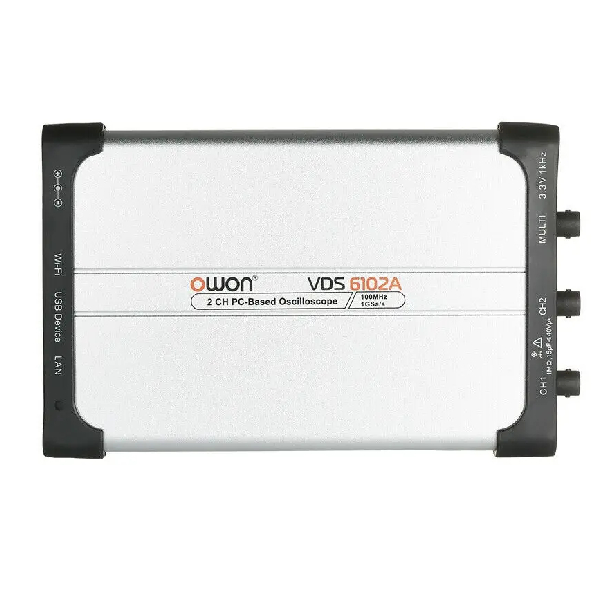

Пристрій має ергономічний дизайн та незначні габарити і виконаний у вигляді моноблоку з розмірами 190 x 120 x 18 мм і вагою 0,38 кг. На корпусі пристрою розташовані відповідні порти і роз’єми.

Порти осцилографа:

1. Вхід досліджуваного сигналу каналу
2. Вхід досліджуваного сигналу каналу
3. Вихідний роз’єм генератора сигналів.
4. 3 В/1 кГц вихід сигналу.
5. Стандартний порт LAN.
6. USB порт тип С.
7. Порт для Wi-Fi (опційно).
8. Вхід для адаптера AC/DC.

Цифровий осцилограф OWON VDS6102А широко застосовують в електроніці та радіотехніці, під час проведення наукових і лабораторних експериментів й тестувань, в навчальному процесі, для вивчення та вимірювання параметрів електричних сигналів.

Ключові риси цифрового осцилографа OWON VDS6102А

• USB-осцилограф для ПК.
• Ультратонкий корпус (всього 18 мм).
• Пристрій оснащено 2 каналами вимірювання.
• Прилад компактний та  має ергономічний дизайн.
• Смуга пропускання – 100 МГц.
• Частота дискретизації 1 Гвиб/с.
• Вбудований генератор сигналів (частота 5 МГц).
• Вертикальна роздільна здатність 14 біт.
• Обсяг пам’яті на 10М точок.
• Зручний інтерфейс: координати X-Y та форми сигналів відображаються на одному екрані.
• Підтримується стандартний протокол SCPI.
• Працює з програмним пакетом LabVIEW на персональному комп’ютері.
• Працює з операційними системами ПК: Windows/Linux/Android/Ios.
• Пристрій підключається до ПК через USB-роз’єм.
• Швидка передача даних через USB-роз’єм
• Модуль WIFI забезпечує необмежену передачу даних та більш зручний у використанні. (Модуль WIFI є додатковою опцією).

Технічні характеристики цифрового осцилографа OWON VDS6102А

Комплектація цифрового осцилографа OWON VDS6102А

• Цифровий осцилограф (PC USB, 2×100МГц, 14 біт) OWON VDS6102А.
• Кабель живлення.
• Адаптер AC-DC.
• USB-кабель.
• Кабель Q9
• Зонд.
• Програмне забезпечення на CD диску.
• Інструкція з експлуатації.
