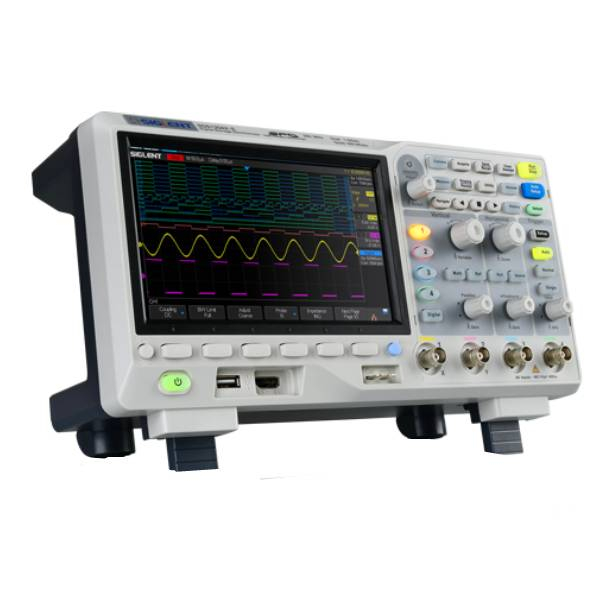

Серія цифрових осцилографів Siglent SDS1000X-E Super Phosphor

Осцилографи SIGLENT SDS1000X-E — це серія осцилографів з технологією Super Phosphor Oscilloscope (SPO), які надають високу точність, чудову чутливість та потужні функції для вимірювання та аналізу сигналів.

1. Моделі з шириною смуги 100 МГц та 200 МГц:
   • Двоканальні моделі: 100 МГц або 200 МГц, з одним 1 GSa/s ADC та пам’яттю 14 Мпт.
   • Чотириканальні моделі: 100 МГц або 200 МГц, з двома 1 GSa/s ADC та двома модулями пам’яті 14 Мпт.
2. Швидкість вибірки:
   • Двоканальні моделі: Кожен канал має максимальну швидкість вибірки 1 GSa/s при активному одному каналі, а для всіх каналів максимальна швидкість вибірки — 500 MSa/s.
   • Чотириканальні моделі: Кожен канал має максимальну швидкість вибірки 500 MSa/s при активних усіх каналах, а при активації одного каналу на ADC, максимальна швидкість вибірки становить 1 GSa/s.
3. Технологія SPO (Super-Phosphor Oscilloscope):
   • Висока точність сигналу та знижений рівень шуму для отримання чистих і стабільних даних.
4. Чудова чутливість та низький рівень шуму:
   • Мінімальний вертикальний діапазон введення — 500 μV/div.
   • Широкий діапазон вертикальних масштабів від 500 μV/div до 10 V/div.
5. Функція захоплення хвиль до 400 000 кадрів/с (в режимі послідовності):
   • Висока швидкість захоплення хвиль дозволяє зафіксувати рідкісні або неочікувані події з високою деталізацією.
6. 256-рівнева інтенсивність градації та кольорове відображення температури:
   • Інтенсивність градації: Лінії з частішими подіями відображаються яскравішими, а з менш частими — темнішими.
   • Колірне відображення температури: Використовуються різні кольори для відображення подій, що відбуваються з різною частотою (червоний — часті події, синій — рідкі).
7. Розширене тригерування серійних шин та декодування (стандартно):
   • Підтримка протоколів: IIC, SPI, UART, CAN, LIN для серійних шин.
   • Можливість тригерування за протоколами і детектування помилок передачі даних.
8. Функція історії хвиль та сегментоване захоплення:
   • Історія хвиль: Можливість зберігати та програвати до 80 000 кадрів хвиль.
   • Сегментоване захоплення: Поділ великої пам’яті на кілька сегментів, кожен з яких зберігає тільки корисні хвилі для точного аналізу.
9. 1 Мпт FFT для аналізу спектрів:
   • Підтримка до 1 Мпт для FFT-аналізу, що дозволяє точно вивчати спектр сигналів.
10. Математичні та вимірювальні функції:
    • Математичні функції: FFT, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь.
    • Вимірювання 38 параметрів сигналів із статистичними функціями, Gating, Zoom, History та Reference.
11. Функція Pass/Fail на апаратному рівні:
    • Протестує сигнали на відповідність заданим умовам з швидкістю до 40 000 перевірок/с.
12. Опції для чотириканальних моделей:
    • 16 цифрових каналів (опція для чотириканальних моделей).
    • Bode plot для вимірювання характеристик системи живлення (опція для чотириканальних моделей).
    • USB AWG модуль для генерації сигналів (опція для чотириканальних моделей).
    • Веб-контроль через браузер для віддаленого керування (опція для чотириканальних моделей).
    • Підтримка NTP (Network Time Protocol) для синхронізації часу (опція для чотириканальних моделей).
13. Підключення та інтерфейси:
    • Підтримка USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out для зручного підключення до інших пристроїв та мереж.
    • Підтримка SCPI та Telnet для віддаленого керування.
14. Великий 7-дюймовий TFT-LCD дисплей:
    • Роздільна здатність 800 x 480 для чітких і деталізованих зображень хвиль.

Осцилографи SIGLENT SDS1000X-E — це потужні інструменти для вимірювання та аналізу сигналів з високою чутливістю, швидкістю захоплення і точністю. Вони ідеально підходять для складних задач, де потрібен точний аналіз електричних сигналів, серійних шин та спектрів. Чотириканальні моделі особливо корисні для складних вимірювань, таких як аналіз в реальному часі, багатоканальні вимірювання та віддалене керування.

Моделі та основні технічні характеристики:

Основні функції та характеристики осцилографа SDS1000X-E

1. 7-дюймовий TFT-LCD дисплей та 10 кнопок швидкого доступу:
   • Роздільна здатність дисплея: 800 x 480 для чітких та детальних хвиль.
   • 10 кнопок швидкого доступу для зручного управління: Auto Setup, Default, Cursor, Measure, Roll, History, Persist, Clear Sweep, Zoom, Print.
2. Швидкість вибірки та канали:
   • Максимальна швидкість вибірки:
     • 500 MSa/s на канал при роботі з усіма каналами.
     • 1 GSa/s для кожного каналу при використанні одного каналу на пару ADC (аналогово-цифрові перетворювачі).
   • Чотириканальні моделі мають два 1 GSa/s ADC чіпи, забезпечуючи високу швидкість вибірки для кожного каналу при використанні усіх каналів одночасно.
3. Довжина запису до 14 Mpts:
   • Завдяки максимальній довжині запису до 14 Mpts, осцилограф дозволяє виконувати точні вимірювання навіть на великих часових інтервалах.
4. Швидкість захоплення хвиль до 400,000 кадрів/с (в режимі послідовності):
   • Осцилограф здатний захоплювати рідкісні події з високою швидкістю завдяки режиму послідовного захоплення хвиль.
5. 256-рівнева інтенсивність градації та кольорове відображення температури:
   • Градація інтенсивності: яскравість ліній пропорційна частоті їх появи.
   • Колірне відображення температури: використовується для відображення частоти подій різними кольорами (червоний для частих подій, синій — для рідких).
6. Декодування серійних шин (стандартно):
   • Підтримка декодування для IIC, SPI, UART, CAN, LIN шин із швидким відображенням даних у табличному форматі.
7. Функція історії хвиль (History) та Сегментоване захоплення (Sequence):
   • Можливість запису хвиль у кількох сегментах (до 80,000) для точного збереження тригерних подій з часовими мітками.
8. Точні вимірювання до 14 Mpts:
   • Використання всіх вибірок даних (до 14 Mpts) для точних і надійних вимірювань.
9. Math та вимірювальні функції:
   • FFT з 1 Mpts для високої частотної роздільної здатності.
   • Функції Pass/Fail з апаратним базуванням для автоматичної перевірки сигналів (до 40,000 перевірок/с).
10. Функції Gate і Zoom для вимірювань:
    • Детальний аналіз інтервалів хвиль з можливістю застосування статистики, що допомагає уникнути помилок через непотрібні або зайві дані.

Додаткові функції для чотириканальних моделей:

• 16 цифрових каналів (MSO, опція): Для одночасного збору та аналізу цифрових сигналів.
• Bode Plot: Для вимірювання амплітудно-частотних характеристик (Amplitude and Phase Frequency Response).
• USB AWG 25 МГц (опція): Підтримка зовнішнього арbitrary waveform generator для створення різних сигналів (Sine, Square, Pulse, Noise і т.д.).
• Пошук та навігація: Можливість пошуку подій за користувацьким параметром та навігація по історії.
• Веб-контроль: Керування осцилографом через веб-браузер (для чотириканальних моделей).
• Logger функції: Підтримка Sample Logger для довготривалого збереження даних та Measurement Logger для запису виміряних значень у пам’ять.

Підключення:

• Підтримка USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out для зручного підключення та віддаленого керування.

SIGLENT SDS1000X-E — це потужний осцилограф, який поєднує високі швидкості вибірки, точні вимірювання та великий набір функцій для серійного декодування, збереження хвиль у сегментах та аналітики. Ідеально підходить для різноманітних вимірювань у лабораторіях, виробничих лініях або для тривалого моніторингу сигналів.
