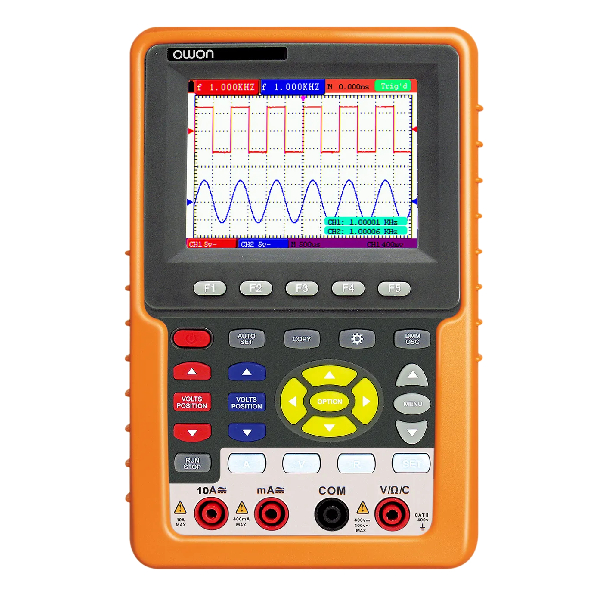

Цифровий осцилограф (60 МГц, 2 канали) OWON HDS2062M-N
| Категорія: | Осцилографи, Мультиметри |
| Бренд: | OWON | Китай |
| Артикул (SKU): | PS-3985 |
Опис: Цифровий осцилограф (60 МГц, 2 канали) OWON HDS2062M-N
Дослідження реакції електронного пристрою на зовнішній вплив неможливе без двоканального осцилографа. Малогабаритний цифровий двоканальний запам’ятовуючий осцилограф OWON HDS2062M-N дає змогу одночасно спостерігати на екрані два сигнали. Наприклад, на вході та на виході досліджуваного пристрою.
Поєднання в єдиній конструкції осцилографа і мультиметра, як це зроблено в HDS2062M-N, а також безліч інших функцій роблять цей прилад привабливим для використання в промисловості, наукових дослідженнях і в побуті.
Особливості осцилографа OWON HDS2062M-N:
- три вимірювача в одному – осцилограф, мультиметр, частотомір;
- різноманітний режим запуску горизонтальної розгортки;
- автоматична настройка шкали;
- математичні обчислення;
- швидке перетворення Фур’є (FTF);
- запис і зчитування осцилограм;
- автоматичне вимірювання електричних параметрів;
- збереження у внутрішній пам’яті режимів роботи;
- вимірювання параметрів за допомогою курсорів;
- управління підсвічуванням дисплея;
- кольоровий РК-дисплей з високою роздільною здатністю;
- електроживлення від вбудованих літій-іонних акумуляторів;
- індикатор низького заряду батареї;
- запис і відтворення контрольованих сигналів;
- інверсне відносно горизонтальної лінії відображення осцилограми;
- багатоступінчастий атенюатор пробника;
- багатомовне меню, російськомовна операційна система;
- підтримка SCPI мови програмування;
- зв’язок з зовнішніми пристроями через порт USB або RS232 на замовлення.
Технічні характеристики осцилографа/мультиметра OWON HDS2062M-N
| Кількість вимірювальних каналів | 2 |
| Смуга пропускання | 60 МГц |
| Діапазон частоти вибірки | 1 Гвиб/с |
| Режими вибірки | усереднення даних, нормальний, піковий |
| Об’єм внутрішньої пам’яті | 4 осцилограми по 6000 точок |
|
Горизонтальна розгортка |
|
| Вид інтерполяції | Sin(x)/х |
| Діапазон горизонтальної розгортки | 5 нс/поділ до 100 с/поділ |
| Час наростання фронту (типове) | не більше 17,5 нс |
| Вертикальна розгортка | |
| Розрядність А/D перетворювача | 8 біт |
| Коефіцієнт чутливості | 5 мВ/поділ до 5 В/поділ |
|
Синхронізація горизонтальної розгортки |
|
| Вид розгортки | автоматичний, чекаючий, одноразовий |
| Запуск | по фронту/спаду, по відеосигналу (PAL, SECAM, NTSC – поле/рядок) |
| Час затримки запуску | 100 нс до 10 с |
|
Режим вимірювання і математичної обробки |
|
| Кількість автоматично вимірюваних параметрів | 18 параметрів |
| Математичні обчислення | додавання, віднімання, ділення, множення, швидке перетворення Фур’є |
| Параметри, що вимірюються курсором | по вертикалі: ΔU по горизонталі: ΔТ |
|
Параметри входу |
|
| Імпеданс | 1 МОм ±2 % паралельна ємність 15±5 пф |
| Режими входу | розв’язка по змінному струму розв’язка по постійному струму заземлено |
| Вхідна напруга | не більше 400 В |
| Масштабні коефіцієнти ослаблення щупа | 1:1, 1:10, 1:100, 1:1000 |
| Вхідні параметри щупа в режимі 1:1 | опір 1 МОм ±2 % |
| ємність 85–115 пф | |
| компенсація ємності входу 15–35 пф | |
| вхідна напруга не більше 200 В | |
| смуга пропускання 6 МГц | |
| Вхідні параметри щупа в режимі 1:10 | опір 10 МОм ±2 % |
| ємність 14,5–17,5 пФ | |
| компенсація ємності входу 15–35 пФ | |
| вхідна напруга не більше 600 В | |
| смуга пропускання 20 МГц | |
|
Параметри частотоміра |
|
| Розрядність | 6 біт |
| Діапазон частот | 2 Гц до 20 МГц |
|
Параметри в режимі мультиметра |
|
| Шкала дисплея | 31/2 знаки, макс. значення 4000 |
| Вхідний імпеданс | 10 МОм ±2 % |
| Діапазон вимірювання напруги постійного струму | 0,1 мВ до 1000 В |
| Діапазон вимірювання напруги змінного струму | 1 мВ до 750 В |
| Діапазон вимірювання постійного і змінного струму | 10 мкА до 10 А |
| Діапазон вимірювання опору | 0,1 Ом до 40 МОм |
| Діапазон вимірювання ємності | 51,2 пФ до 100 мкФ |
| Продзвонювання кола | єсть |
| Тестування діодів | єсть |
|
Дисплей |
|
| Тип | рідкокристалічний кольоровий графічний |
| Технологія | TFT |
| Розмір діагоналі | 9,4 см |
| Роздільна здатність | 320х240 пікселів |
| Кількість кольорів | 4096 кольорів |
|
Енергозабезпечення |
|
| Внутрішнє джерело живлення | літій-іонний акумулятор 7,4 В |
| Зовнішнє джерело живлення/зарядний пристрій | 8,5 В, 1500 мА від мережі змінного струму 100-240 В, 50-60 Гц |
| Споживана потужність | не більше 6 Вт |
| Час роботи без підзарядки | 6 годин |
|
Умови експлуатації |
|
| Температура навколишнього середовища | робоча 0–50 ºС (32–122 ºF) |
| зберігання -20–60 ºС (-4–140 ºF) | |
| Вологість | робоча 95 % |
| зберігання: без конденсації | |
|
Конструктивні параметри |
|
| Вага | 645 г |
| Габарит | 180х115х40 |
Стандартна комплектація
- Осцилограф OWON HDS2062M-N (з акумулятором) – 1 шт.
- Блок живлення/зарядний пристрій – 1 шт.
- Щуп осцилографа – 2 шт.
- Щупи мультиметра – 2 шт.
- Кабель USB – 1 шт.
- Конектор для вимірювання ємності – 1 шт.
- Викрутка для регулювання щупів – 1 шт.
- Кабель для підключення зовнішніх пристроїв – 1 шт.
- Інструкція користувача – 1 прим.
- Програмне забезпечення (СД) – 1 шт.
- Металевий кейс (додатково) – 1 шт.
- Футляр м’який – 1 шт.
- Роз’єм для підключення каліброваного сигналу – 1 шт.
Подібні товари
Портативний цифровий осцилограф OWON HDS272S
Ціна за запитом
OWON HDS272S – це портативний двоканальний осцилограф із вбудованим генератором сигналів. Смуга пропускання 70 МГц, частота дискретизації 250 МВиб/с, об'єм пам'яті 8 кБ і 3,5" РК-дисплей. Прилад...

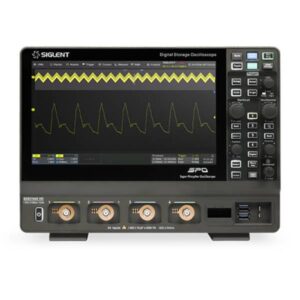

Серія осцилографів Siglent SDS3000X HD
Ціна за запитом
SDS3000X HD Digital Storage Oscilloscope – це серія потужних осцилографів з шириною смуги пропускання 350 МГц, 500 МГц та 1 ГГц, що забезпечують високу продуктивність...
Оптичний мультиметр (випромінювач вимірювач оптичної потужності, VFL) Noyafa NF-911C
Ціна за запитом
NOYAFA NF-911C – комбінований, портативний прилад для вимірювання оптичної потужності та детектування ушкоджень (VFL) оптичного волокна сучасних волоконно-оптичних мереж. Висока верхня межа діапазону вимірювання дозволяє вимірювати...

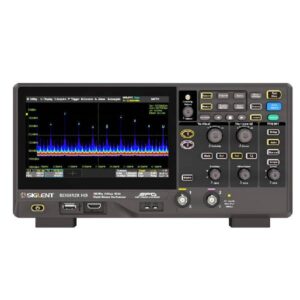

Цифровий осцилограф Siglent SDS812X HD
