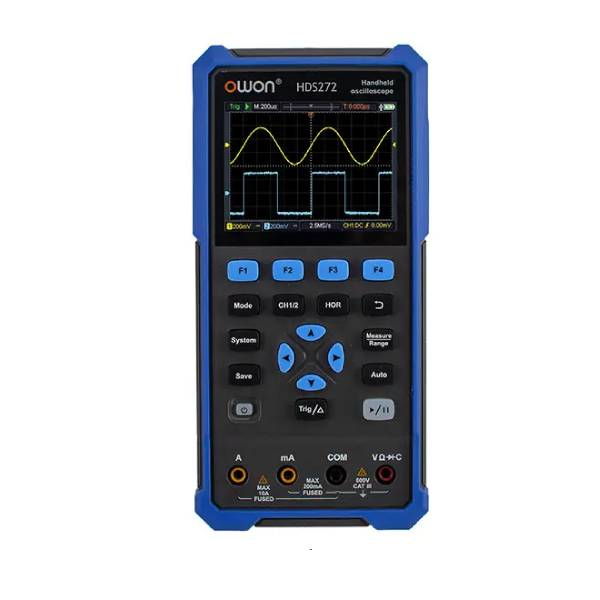

Портативний цифровий осцилограф OWON HDS272S
| Категорія: | Осцилографи |
| Бренд: | OWON | Китай |
| Артикул (SKU): | PS-2208 |
Опис: Портативний цифровий осцилограф OWON HDS272S
OWON HDS272S – це портативний двоканальний осцилограф із вбудованим генератором сигналів. Смуга пропускання 70 МГц, частота дискретизації 250 МВиб/с, об’єм пам’яті 8 кБ і 3,5″ РК-дисплей. Прилад оснащений вбудованим мультиметром на 20000 відліків, за допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди Завдяки висококонтрастному РК-дисплею з високою роздільною здатністю, осцилограф можна використовувати на відкритому повітрі.
Ключові риси OWON HDS272S
- Прилад 3 – 1: осцилограф + мультиметр + генератор сигналів.
- Смуга пропускання: 70 МГц, частота дискретизації: 250 МВиб/с.
- Функції мультиметра: напруга, струм, опір, ємність, тест діодів та провідність.
- 3,5-дюймовий кольоровий висококонтрастний РК-дисплей з високою роздільною здатністю.
- Акумуляторна батарея зі споживаною потужністю ≤3 Вт забезпечує до 6 годин безперервної роботи.
- Інтерфейс USB Type-C, підтримка команд SCPI.
- Функція самокалібрування.
Технічні характеристики OWON HDS272S
| Осцилограф | ||
|---|---|---|
| Канали | 2 | |
| Смуга пропуску | 70 МГц | |
| Частота дискретизації | 250 МВиб/с | |
| Режими вибірки | пряма вибірка, пікові виміри | |
| Обсяг пам’яті | 8 кБ | |
| Запис осцилограм | 10 000 осцилограм/сек | |
| Режими входу | DC, AC, GND | |
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 16 пФ ± 10 пФ | |
| Коефіцієнт розподілу | 1X, 10X, 100X, 1000X, 10000X | |
| Макс. вхідна напруга | 400 В (DC+AC, PK-PK, вхідний опір 1 МОм; коефіцієнт розподілу 10:1) | |
| Обмеження смуги пропускання | 20 МГц | |
| Горизонтальна шкала | 5 нс/поділ-1000 с/поділ, крок 1-2-5 | |
| Вертикальна чутливість | 10 мВ/поділ-10 В/поділ | |
| Вертикальна роздільна здатність | 16 сторінок | |
| Тип запуску | Край | |
| Режими запуску | Авто, Нормальний, Одиничний | |
| Автоматичні виміри | період, частота, середнє, пік-пік, мінімум, максимум | |
| Курсорні виміри | амплітудні, тимчасові, dT, dV | |
| мультиметр | ||
| Розширення | 20000 відліків | |
| Функції виміру | напруга, струм, опір, ємність, тест діодів та провідність | |
| Вхідний опір | 10 місяців | |
| Максимальна вхідна напруга | 750 В змінного струму, 1000 В постійного струму | |
| Максимальний вхідний струм | Постійний струм: 10 А; AC: 10 А | |
| Тестування діодів | 0-2 В | |
| Генератор сигналів | ||
| Вихідна частота | синусоїдальна | 0,1 Гц – 25 МГц |
| прямокутна | 0,1 Гц – 5 МГц | |
| пилкоподібна | 0,1 Гц – 1 МГц | |
| імпульсна | 0,1 Гц – 5 МГц | |
| довільні форми | 0,1 Гц – 5 МГц | |
| Швидкість вибірки | 125 МВиб/с | |
| Кількість каналів | 1 канал | |
| Діапазон амплітуд | 20 мВ – 5 В (високий імпеданс) | |
| Пам’ять | 8 кБ | |
| Вертикальна роздільна здатність | 8 сторінок | |
| Вихідний опір | 50 Ом | |
| загальні характеристики | ||
| Дисплей | 3,5-дюймовий ЖК | |
| Інтерфейс | USB Type-C | |
| Габарити | 198 мм 96 мм 38 мм | |
| Вага | 600 г | |
Комплектація OWON HDS272S
- Цифровий осцилограф OWON HDS272S – 1 шт.
- Вимірювальні щупи для осцилографа – 1 компл.
- Вимірювальні щупи для мультиметра – 1 компл.
- USB-кабель – 1 шт.
- Перехідник – 1 шт.
- Блок живлення – 1 шт.
- Сумка для зберігання та перенесення – 1 шт.
- Посібник користувача – 1 шт.
