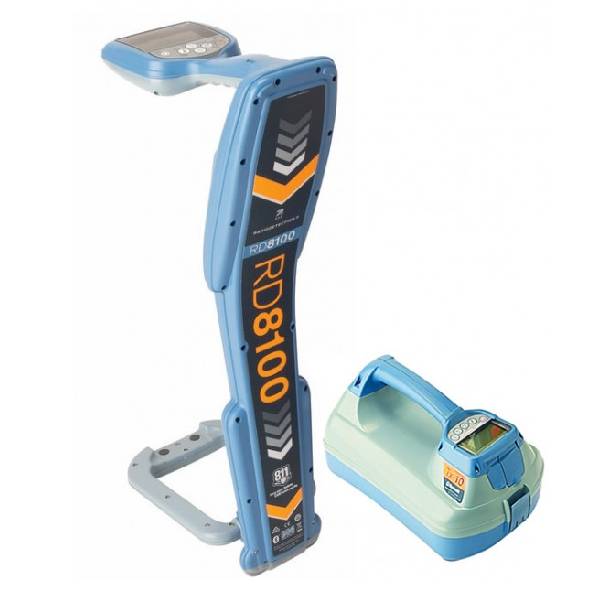

Трасошукач RD8100PDLM з генератором Tx-10

RD8100PDLM – маркерний трасошукач з 18 частотами локації, знаходить рч-маркери (EMS або Omni-marker), кабелі та труби, є функція напряму струму та пошук пошкоджень комунікацій. Призначений для пошуку кабелів зв’язку, електричних кабелів, водопроводів та тепломереж. Використовується для пошуку труб із системою катодного захисту. Визначає глибину силового кабелю під напругою (без генератора) у режимі Power. Незамінний помічник фахівцям із ДНБ.

Серія RD8100 – нові прецизійні локатори з найбільш розширеними характеристиками, відрізняється витривалістю та високою працездатністю, бездоганною якістю та надійністю локації. Знаходить комунікації з РЧ-маркерами, кабельні мережі та трубопроводи. Трасошукачі Radiodetection служать людям десятиліттями. Унікальне розташування антен, а також додаткова антена радіочастотних маркерних кульок, що складається, дозволяють вибрати оптимальний рівень точності і швидкості для роботи. Вбудовані функції визначення GPS-координат та контролю режимів використання локатора дозволяють автоматично створювати дані для звітів користувача, аудиту внутрішнього контролю якості або безпеки для забезпечення найкращих прийомів роботи.

Особливості RD8100PDLM

• Частоти локації – 18
• Режими активної локації – 5
• Частоти маркера РЧ-комунікацій – 9
• Комбінований режим локації – синхронно знаходить кульки маркера, кабелі та труби
• Частоти зонда – 4
• Пасивні режими – 5
• Силові фільтри
• Функція CALSafe
• Напрямок струму
• Пошук ушкоджень
• Функція Depth in Power
• Пасивний режим наведення
• iLOC/RD Map
• Літій-іонна батарея

Виявлення, відстеження та картографування підземних об’єктів

Локатори RD8100 призначені для ідентифікації та відстеження комунікацій у перенасиченому ґрунті, добре збалансовані для зниження навантаження на оператора. Також є програма, що пропонує простий інструмент для складання карт та передачі даних у реальному часі. Клас захисту IP65 – локатор можна використовувати практично у будь-якому середовищі.

Запобігти пошкодженню

Складна схема дозволяє операторам виявляти слабкі сигнали, пов’язані з важкодоступними комунікаціями, та швидко реагувати на них, не допустивши пошкодження.

Маркерний локатор

Моделі з функцією пошуку маркерів виявляють всі маркери, що часто використовуються, і автоматично визначають глибину для більш швидких і більш точних обстежень.

Комбінований режим локації лінії та маркера

Локатори радіочастотних маркерів пропонують як комбінований режим локації комунікації та маркера, так і автоматичний вимір глибини маркерів, за винятком типового двоетапного ручного процесу.

Перегляд точок обстеження на Картах Google

Користуйтеся RD Map™ для створення в реальному часі докладних карт підземних комунікацій. Дані вимірювань обстежень додаються до інформації GPS для відображення на карті маршруту комунікації, що відстежується. Файли карт (CSV або KML) можна ділитися із замовниками та колегами.

*Потрібне підключення до даних. RD Map працює тільки в країнах, де є доступ до Карт Google.

Виберіть оптимальний режим локації

Унікальна комбінація із 7 антен дозволяє оптимізувати RD8100 для різних завдань. У кожному режимі використовується різна комбінація антен. Основа кожної з антен, що використовуються для локації – це спеціальний, відшліфований ферит, що забезпечує точні та надійні виміри.

Локація підземних комунікацій у складних умовах

Одночасні показання глибини та струму

Вимірювання глибини залягання та струму гарантують, що відстежується задана лінія, виключаючи той випадок, коли локатор неправильно орієнтований. Найкращі показання виходять від активних сигналів, наведених генератором, а не при пасивній локації.

Захист від динамічного навантаження

Фільтрування перешкод дозволяє використовувати прилади поблизу підстанцій чи повітряних ліній електропередач. При цьому жодного втручання користувача не потрібне, працює за умовчанням.

Уникайте перешкод із функцією SideStep

Функція SideStep змінює вибрану частоту на кілька герц і встановлює частоту локації локатора відповідно до частоти вихідного сигналу генератора. Так виключаються небажані перешкоди.

Складні локації стають простішими

Інфраструктура комунікацій все більше ускладнюється, а це означає, що фахівцям, які займаються пошуком, потрібні ефективніші інструменти для спрощення розрізнення та відстеження різних комунікацій. Локатори RD8100 дозволяють виявляти слабкі сигнали важкодоступних комунікацій.

Визначення напрямку струму

Функція показує напрямок струму в лінії. Визначення шуканої лінії серед низки паралельних комунікацій відбувається з допомогою спеціального сигналу визначення напрями струму від генератора Tx-10. Стрілки напрямку струму на екрані локатора підтверджують те, що виконується трасування саме лінії, що шукається. Це дуже корисна, якщо не потрібна функція для ідентифікації протяжних ліній. Трасування та точна ідентифікація цих ліній можуть виконуватися в насичених зонах або коли вони проходять паралельно до інших ліній.

Трасування комунікацій із високим імпедансом на частоті 4 кГц

Пошукова частота 4 кГц дозволяє відстежувати великі лінії такі лінії, як виті пари телекомунікацій чи вуличне освітлення. Оскільки такі комунікації часто розташовані в зонах з високою щільністю комунікацій, можна об’єднати використання частоти 4 кГц з режимом визначення напрямку струму для підвищення точності їх трасування. CD на частоті 4 кГц використовується для ідентифікації лінії, що шукається серед кабелів з високим імпедансом, наприклад, телефонних і КТВ.

Функція Power Filters (силові фільтри)

Локатори RD8100 дозволяють використовувати властивості гармонійних сигналів, які виявляються в електричних мережах. Коли сигнал від генератора неможливо подати, трасування окремих силових ліній у зоні насиченої комунікаціями може стати серйозною проблемою. Конфліктуючі або потужні сигнали збивають з пантелику або об’єднуються, так що створюється попутний потік сигналу. Функція Power Filters дозволяє визначити, чи надходить окремий великий сигнал від одного джерела або від безлічі наявних кабелів. Потім різні гармонічні характеристики ліній, що детектуються, можуть використовуватися для трасування і маркування їх траєкторії.

Швидкодія у поєднанні з точністю – режим Peak+

Режим Peak+ дозволяє підвищити точність локації пікового режиму шляхом доповнення режимом Guidance або нульовим режимом. Локація шуканої лінії в режимі Peak або Peak+ дозволяє визначити її точне положення, після того, як було проведено її трасування, а положення було відомо лише приблизно.

• Додавання режиму Guidance допоможе швидше досягти пікової позиції.
• Додавання нульового режиму дозволяє контролювати спотворення, спричинене іншими комунікаціями, відгалуженнями чи перешкодами.

Основні особливості локатора

• Виявлення всіх часто використовуваних радіочастотних маркерів комунікацій з автоматичною оцінкою глибини
• RD Map – додаток для мобільних телефонів для створення детальних карток підземних комунікацій у реальному часі*
• Комбінований режим для синхронного сканування кабелів, труб та радіочастотних маркерів
• Функція визначення напрямку струму допомагає ідентифікувати лінію, що шукається, серед низки паралельних комунікацій завдяки подачі спеціального сигналу.
• Синхронні показання глибини та струму для більш швидких обстежень
• Стандартне підключення Bluetooth для взаємодії із зовнішніми пристроями та системами GIS
• Вбудована функція GPS дає простий інтерфейс для картографування баз даних та перевірки обстежень
• Power Filters – функція для точної локалізації та визначення відмінності між силовими кабелями за їх гармонійними властивостями
• Інтегрована система реєстрації записує важливі параметри локації щомиті (включаючи дані про місцезнаходження для моделей з GPS) та зберігає до 1 року звичайні дані про використання
• USB-підключення для швидкого отримання внутрішніх журналів або виконання операцій налаштування, перевірки чи оновлення завдяки програмному забезпеченню RD Manager™ для ПК

Основні особливості генератора

• Три варіанти потужності: 1, 5 і 10 Вт
• Пошук несправностей 8 кГц – виявлення несправностей від короткого замикання до 2 МОм
• Виявлення несправностей у напрямку струму – для пошуку несправностей на великих відстанях
• Декілька парних частот для визначення напрямку струму (кількість залежить від моделі)
• Струм подається при 30 або 90 для більш точного виявлення сигналу на лініях з високим імпедансом
• Діапазон робочих частот від 256 Гц до 200 кГц
• Режими, що вибираються, підтримують певні діапазони частот моделі локатора (Tx-10B потрібен для моделей PTLM)
• 8 частот індукції
• Функція iLOC (Tx-5B та Tx-10B)
• Функція SideStepauto
• Функція мультиметра
• Лоток для приладдя (для штиря заземлення, проводів прямого підключення та котушки заземлення)

5 режимів антени

RD8100 дозволяє вибрати спеціальні режими локації кабелів та труб. Локатор RD8100 підтримує 5 режимів антени для адаптації до конкретного застосування або місцевих умов.

Режим Пік

Відображається найбільший відгук, коли локатор знаходиться над кабелем. Також відображаються результати вимірювання глибини залягання та струму локації. Призначення: Точне визначення місця розташування лінії до і під час виїмки грунту. Багато фахівців навчені цьому режиму роботи та вдячні за простоту відображення на дисплеї.

Режим Peak+

До пікового режиму додано режим супроводу або нульовий режим, і є можливість чергування. Призначення: Швидке виявлення відгуку піку для перевірки кількості ліній або інших елементів, які можуть вимагати додаткової уваги.

Режим Guidance

Стрілки-індикатори з пропорційною зміною довжини та тон звуку вказують, де розташована лінія – ліворуч або праворуч від користувача. Призначення: Контролює загальний напрямок ліній як частину попереднього сканування. Краще для зон з високою густиною ліній, ніж простий нульовий режим.

Режим Широкий пік

Працює аналогічно до пікового режиму, але більше підходить для визначення слабких сигналів. Призначення: локація глибоких ліній або тоді, коли сигнали низького рівня, або коли перешкоди створюють труднощі при локації зазвичай піку.

Режим Нульовий режим

Стрілки та звукові сигнали вказують, де знаходиться кабель щодо оператора. Нульовий відгук з’являється, коли локатор знаходиться над кабелем. Маркування великих відстаней для одиночних мереж на ділянках з невеликою кількістю комунікацій. Звуковий відгук дозволяє користувачам більше покладатися на звук, ніж зображення на екрані.

GPS-модуль та запис даних

Моделі локаторів RD8100 з функціями запису та GPS мають потужну систему запису даних, яка кожну секунду реєструє всі критично важливі параметри приладу (включаючи положення GPS, якщо доступно) та попередження у внутрішній пам’яті. Система автоматичного запису завжди активна і не може бути вимкнена. Її пам’ять дозволяє зберігати звичайні експлуатаційні дані принаймні за 500 днів – виходячи з розрахунку 8 годин роботи на день. Записи можуть бути вилучені, використовуючи RD Manager, для аналізу та контролю обстеження. Дані щодо використання локатора можна експортувати до файлів різних форматів – наприклад, KML для Карт Google для підтвердження, де і коли було виконано роботу.

Локатор RD8100 може бути спарений із зовнішнім GPS-модулем або може використовувати внутрішній GPS-модуль. Це дозволяє визначати та зберігати його широту, довготу та точний універсальний синхронізований час паралельно з даними локації, використовуючи функцію SurveyCERT+ або автоматичну систему запису (тільки моделі локатора з GPS-приймачем та записом даних експлуатації). Наявність GPS даних дозволяє легко картувати дані, експортувати і зберігати інформацію безпосередньо в ГІС (геоінформаційна система). Моделі RD8100 PXLG, PDLG, PDLMG, PTLG та PTLMG з опцією GPS мають внутрішній модуль приймача GPS. Коли використання внутрішнього GPS-модуля дозволено, він автоматично синхронізуватиметься з рядом супутників GPS, як тільки локатор RD8100 буде включений.

eCert – дистанційне калібрування

Перевірка та підтвердження калібрування локатора через Інтернет за допомогою пакета програм RD Manager для ПК без повернення приладу до сервісного центру. Будь-де отримуйте підтвердження про те, що RD8100 готовий до роботи.

CALSafe – запис даних про використання локатора

Виберіть автоматичне використання графіків технічного обслуговування або оренди за допомогою 30-денного зворотного відліку до закінчення терміну дії сертифіката калібрування.

На локатор RD8100 надається 2-річна гарантія після реєстрації. Реєстрація безкоштовна та надає доступ до оновлень програмного забезпечення та інших онлайн-функцій. Сертифікований сервісний центр Пергам надає повну технічну підтримку та навчання з урахуванням специфіки вашої роботи.

Технічні характеристики Трасошукач RD8100PDLM з генератором Tx-10

Локатори RD8100	PXL	PXLG	PXLM	PDL	PDLG	PDLM	PDLMG	PTL	PTLG	PTLMG
Частоти локації	16	16	17	21	21	18	18	24	24	25
Режими активної локації	5	5	5	5	5	5	5	5	5	5
Частоти маркера РЧ-комунікацій			9			9	9			9
Комбінований режим локації‡			✔			✔	✔			✔
Частоти зонду	4	4	4	4	4	4	4	4	4	4
Пасивні режими	2	2	3	5	5	5	5	5	5	5
Вбудований GPS-приймач		✔			✔		✔		✔	✔
Силові фільтри	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Запис даних щодо використання		✔	✔		✔		✔		✔	✔
CALSafe™		■	■		■	■	■		■	■
4 кГц	✔	✔	✔	напр.струму 4 кГц+	напр.струму 4 кГц+	напр.струму 4 кГц+	напр.струму 4 кГц+	напр.струму 4 кГц+	напр.струму 4 кГц+	напр.струму 4 кГц+
Напрямок струму				✔	✔	✔	✔	✔	✔	✔
Пошук ушкоджень				✔	✔	✔	✔	✔	✔	✔
Функція Depth in Power				✔	✔	✔	✔	✔	✔	✔
Пасивний режим наведення				✔	✔	✔	✔	✔	✔	✔
iLOC/RD Map	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Літій-іонна батарея	●	●	●	●	●	●	●	●	●	●
2-річна гарантія після реєстрації*	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
Габарити	700х300х350 мм

‡ Синхронно знаходить маркерні кульки, кабелі та труби

Генератори	Tx-1	Tx-5	Tx-5B	Tx-10	Tx-10B
Максимальна вихідна потужність	1 Вт	5 Вт	5 Вт	10 Вт	10 Вт
Активні частоти	16	16	16	16	36
Частоти індукції	8	8	8	8	8
Частоти визначення напряму струму				6	14
Пульт дистанційного керування iLOC			✔		✔
Пошук ушкоджень		✔	✔	✔	✔
Відносна сила поля індукції	0,7	0,85	0,85	1	1
Режим Eco		■	■	■	■
Літій-іонна батарея	●	●	●	●	●
2-річна гарантія після реєстрації*	✔	✔	✔	✔	✔

*Тільки локатори та генератори. Не включає батарейні блоки і додаткове приладдя.
Інші описані функції є стандартними для локаторів RD8100 та генераторів Tx, якщо не зазначено інше.
✔ Є, за замовчуванням увімкнено.
● Додатково (опція).
■ Є, за замовчуванням вимкнено.Усі характеристики

Комплектація

• Локатор RD8100PDLM;
• Генератор Tx-10;
• Сумка для перенесення;
• Інструкція з експлуатації російською мовою;
• Штир заземлення;
• Котушка із дротом для заземлення;
• Магніт для підключення генератора до металевих труб;
• Комплект дротів для прямого підключення генератора затискачами типу «крокодил».
