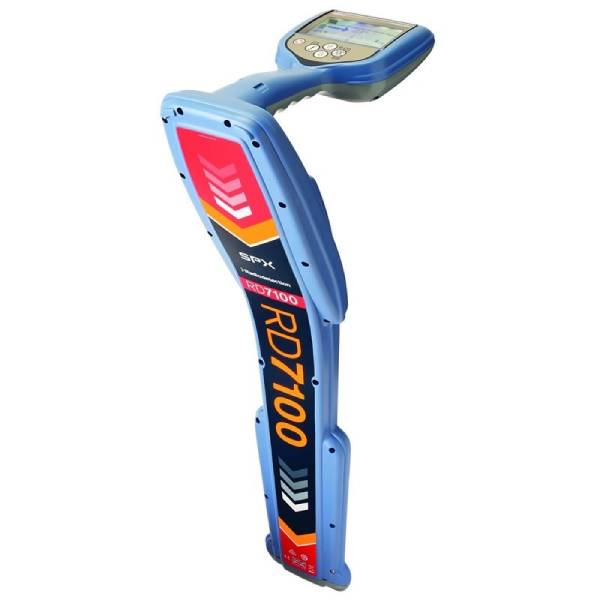

Локатор силових ліній RD7100PL

Ця модель, призначена для використання в зонах, насичених комунікаціями, і де сигнали від високовольтного обладнання та кабелів можуть створювати перешкоди або пригнічувати корисні сигнали. Функція захисту від динамічного навантаження знижує вплив перешкод, а силові фільтри (функція Power Filters) можуть використовуватися, якщо надходить окремий електричний сигнал від одного джерела чи безлічі кабелів. Локатор RD7000PL розпізнає кабель, що шукається, навіть у зонах розташування магістральних кабелів складних електричних мереж. Ступінь захисту – IP65. Удароміцний корпус, захищений від проникнення вологи та пилу. Завдяки унікальній комбінації із 5 антен, локатори RD7100 надають можливість вибору режимів локації, кожен з яких оптимізований для локації комунікацій певного типу.

Режим супроводу лінії

Цей режим дозволяє швидко виявити та провести трасування будь-якої лінії. Інформація про напрямок лінії, що шукається, відображається поруч зі стрілками-індикаторами, що пропорційно змінюють свою довжину для допомоги в пошуку лінії, утримуючи оператора на її траєкторії. Одночасне відображення інформації про глибину залягання та струм локації забезпечує впевненість у трасуванні саме шуканої лінії в насичених мережах. У разі нерівної або перетнутої місцевості диференційована тональність звукового сигналу допоможе звільнити увагу користувача для його концентрації на потенційних небезпеках.

Швидкодія та точність Peak+

Функція Peak+ дозволяє підвищити точність локації пікового режиму шляхом доповнення його режимами Супровід або Нуль. Комбінація точності гістограми піку з напрямними стрілками дозволяє швидше визначити позицію піку або переключиться на стрілки нульового режиму для перевірки розбіжності шляхом натискання клавіші.

• Додавання режиму «Супровід» дозволяє визначати положення піку швидше.
• Додавання режиму «Ніль» дозволяє контролювати спотворення, спричинене іншими комунікаціями, відгалуженнями чи перешкодами.
• Висока стійкість до перешкод, що особливо важливо у зонах, насичених комунікаціями.
• Коли локатор знаходиться над кабелем або трубою, відображається максимальний відгук і відцентрований стан стрілок.
• Одночасне відображення глибини залягання лінії та результату вимірювання струму.

Одночасне показання глибини залягання та струму

Узгоджені вимірювання глибини залягання та струму забезпечують упевненість у тому, що відстежується задана лінія. Більше інформації для оператора – більше впевненості у тому, що відстежується саме потрібна лінія.

• Одночасні покази глибини та струму відображаються автоматично.
• Функція компаса використовується для точної локалізації лінії, визначення показань глибини і струму.
• Вибір режиму замінюється показанням струму після початкового ввімкнення живлення.
• Якщо локатор неправильно орієнтований чи погані умови поширення сигналу, то показання струму замінюється показаннями частоти і глибини залягання.

Захист від динамічного навантаження

Фільтрування перешкод, що дозволяє використовувати локатор в умовах сильних електричних перешкод, наприклад поблизу підстанцій або повітряних ліній електропередачі.

• Виявлення та автоматичне відхилення перешкод.
• Розширення можливостей локалізації у зонах, де інші локатори не працюють.
• Знаходить комунікації у місцях з електричними перешкодами: підстанції, кабелі високої напруги, залізнична/транспортна інфраструктура.
• Попередження про перевантаження, коли сильні перешкоди не можуть бути усунені – показання глибини залягання та струму не виводяться.

Функція POWER FILTERS (силові фільтри)

Встановлюється, якщо сильний електричний сигнал надходить від одного джерела або безлічі кабелів, використовуючи гармонійні властивості силових мереж.

Особливості локатора RD7100PL

• Число частот локації 5;
• Число частот зондів 1;
• Пасивні режими 2;
• Компас активних режимах;
• Компас у пасивних режимах;
• Силові фільтри;
• Пошук ушкоджень;
• Літієво-іонна батарея;
• Виділення кабелю з пучка;
• Пошук пластикових труб із використанням зондів;
• Визначення ступеня залягання комунікацій до 7 метрів.

Технічні характеристики Локатор силових ліній RD7100PL

Характеристики трасопошукових локаторів серії RD7100:

Генератори трасошукача
