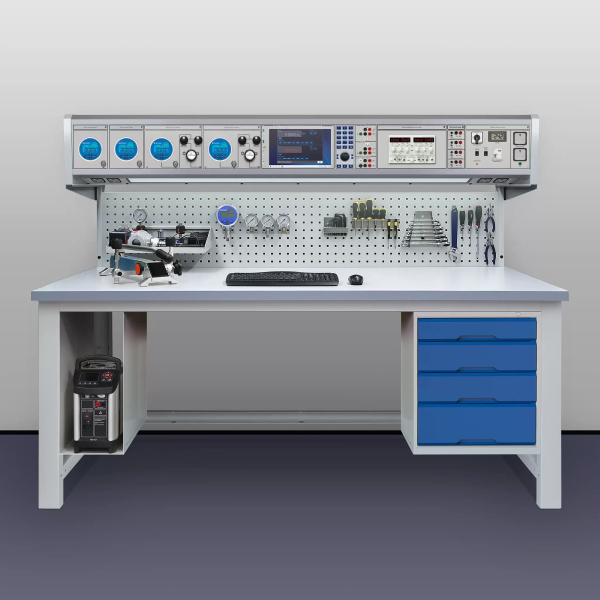

Калібрувальний стенд Time electronics CBP-PROC3

Ціна: За запитом

Категорія:	Калібратори температури, Стенди калібрування тиску, Стенди калібрування процесів, Калібратори тиску, Стенди калібрування температури, Калібратори процесів
Бренд:	Time Electronics \| Велика Британія
Артикул (SKU):	PS-9150

Опис: Калібрувальний стенд Time electronics CBP-PROC3

Time electronics CBP-PROC3 — це пакет для тестування та калібрування приладів тиску, процесу та температури. Він підходить для користувачів, яким потрібна робоча станція, якою легко керувати вручну, але яка також може виконувати програмне калібрування. Це робить його ідеальним рішенням для будь-якого рівня кваліфікації, від техніків, які вивчають калібрування, до досвідчених інженерів-випробувачів.

Модуль 8060+ розташований у центральній частині консолі, забезпечуючи джерело, моделювання та вимірювання сигналів процесу, зв’язок HART і 24 В контуру живлення. Він оснащений вбудованим мультиметром і центром керування ПК із 12,1-дюймовим сенсорним дисплеєм. Можна виконувати як ручне керування, так і програмне калібрування EasyCal. EasyCal спілкується з модулями тиску та калібраторами сухих блоків.

Для калібрування тиску використовуються високоточні цифрові вимірювальні модулі. Для пневматичного робочого навантаження два вимірювальні модулі мають регулятори для регулювання та налаштування виходу. Для вищого манометра використовуються лише модулі з насосами, що постачаються.

У пакеті є різноманітні додаткові засоби, які допомагають додаткам і доповнюють робочий простір. Сюди входить настільний склад з висувними ящиками, тримачами, гачками для перфопанелі та полицями. Аксесуари для калібрування включають насоси, колектор, адаптери/набір фітингів і тестовий стенд.

Ключові риси Time electronics CBP-PROC3

Випробування приладів і тренажерний стенд
Калібратор процесу/мультиметр/модуль ПК
Джерело/вимірювання V, I , Ω, Hz, температура
Регульовані модулі калібратора до 20 бар
Цифрові вимірювальні модулі для 200 і 700 бар
Модулі джерел живлення постійного та змінного струму
Насоси, колектор, калібратор сухих блоків
Комплексний набір напірних фітингів/перехідників
Настроюваний випробувальний стенд приладів
Автоматичне калібрування за допомогою програмного забезпечення EasyCal

Застосування Time electronics CBP-PROC3

Калібрування температури

CBP-PROC3 дозволяє користувачам виконувати ефективне калібрування приладів для вимірювання температури. EasyCal може керувати калібратором сухого блоку, одночасно зчитуючи вимірювання температури тестованого датчика на модулі 8060. Калібруйте різні продукти, зокрема:

Датчики, трансмітери, індикатори, термометри
RTD, термопари, самописці, контролери
Калібратори процесу, PRT, термістори

Калібрування тиску

CalBench має чотири основні модулі тиску для калібрування. Вони включають два регульованих модулі калібратора, що охоплюють вакуум до 20 бар (300 psi), що використовується з тиском у магістралі. Два цифрові вимірювальні модулі для 200 бар (3000 psi) і 700 бар (10 000 psi) використовуються з пневматичними та гідравлічними насосами, що входять у комплект. Калібруйте прилади тиску, такі як:

Аналогові та цифрові датчики, індикатори, манометри
Калібратори, датчики, перетворювачі, трансмітери
Перемикачі, вентилі, контролери, самописці

Додаткові програми

CBP-PROC3 — це в основному система калібрування технологічних приладів, але також може використовуватися для перевірки та перевірки функцій електричного випробувального обладнання та інших пристроїв. CalBench також ідеально підходить для навчання та може показати широкий спектр програм тестування, звичайних для промисловості.

Калібратори процесу тестування, вимірювачі мВ/мА, декадні коробки, суматори потоку
Калібрувати датчики потоку DP, вимірювачі імпульсів, тахометри, лічильники
Навчіть інженерів і техніків калібрування приладів
Запустіть повну програму калібрування за допомогою програмного забезпечення EasyCal

Програмне забезпечення для калібрування EasyCal

CBP-PROC3 поставляється з програмним забезпеченням EasyCal на центрі керування 8060. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-PROC3

Тип лавки та фурнітура

Пункт	кількість	Код	Основний опис	Основне призначення
1	1	7080-HD	Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм) Каркасний стіл зі стільницею, перфорованою панеллю, основною консоллю з модулем контролера живлення мережі 7082.	Забезпечує ергономічний робочий простір для різноманітних додатків. До основної консолі встановлюються модулі для необхідного навантаження.
2	1	7125	Опція панелі Perfo: набір гачків для інструментів із 20 предметів	Для зберігання різних інструментів і аксесуарів.
3	1	7139	Варіант панелі Perfo: полиця (Ш 450 x Г 250 x В 130 мм)	Підходить для зберігання обладнання та інструментів.
4	1	7141	Опція панелі Perfo: смуга контейнерів для зберігання (Ш 450 x В 75 мм) Поставляється з 4 контейнерами х 1 л.	Для зберігання комплектуючих і дрібних інструментів.
5	1	7124	Блок з 4 ящиками (Ш 525 х Г 550 х В 600 мм)	Для зберігання обладнання, інструментів, документів тощо.
6	1	7123	Під настільним тримачем калібратора CPU/Dry Block	Для зберігання калібратора сухих блоків, коли він не використовується.

Модулі

Пункт	кількість	Код	Основний опис	Основне призначення
7	1	8060+	Багатофункціональний калібратор процесу та модуль центру керування Розширений системний пакет для точних джерел і можливостей вимірювання. Вбудований калібратор процесу, 6,5-розрядний мультиметр, ПК і програмне забезпечення EasyCal. Управління через 12,1-дюймовий сенсорний дисплей. Вбудований зв’язок із сумісними модулями.	Джерело та вимірювання електричних сигналів, частоти та температури. Дозволяє користувачам калібрувати контрольно-вимірювальні прилади процесу, такі як передавачі, термометри термометрів, термопари тощо. Програмне забезпечення EasyCal та аксесуари для автоматизації, адміністрування та створення сертифікатів включені.
8	1	CCPAD	Модуль цифрової клавіатури центру керування з поворотним перемикачем	Забезпечує ергономічний спосіб використання модуля центру керування без миші чи клавіатури.
9	1	RMTEG-CV7b/0,02	Цифровий модуль манометра з регулятором Вакуум до 7 бар (100 psi), точність 0,02 % повної шкали.	Для пневматичного калібрування від вакууму до 7 бар (100 psi), зазвичай використовується з електричним вакуумним насосом 7149 і зовнішньою подачею повітря (9 бар / 130 psi). Також можна використовувати вручну з насосом.
10	1	RMTEG-G20b/0,02	Цифровий модуль манометра з регулятором від 0 до 20 бар (300 psi), точність 0,02 % повної шкали.	Для роботи з пневматичним калібруванням до 20 бар (300 фунтів на квадратний дюйм) потрібне живлення (24 бар / 350 фунтів на квадратний дюйм), як правило, від газового балона, щоб увімкнути налаштування потужності за допомогою регулятора. Також можна використовувати вручну з насосом.
11	1	MTEG-G200b/0,02	Цифровий модуль манометра від 0 до 200 бар (3000 psi), точність 0,02 % повної шкали.	Для пневматичного калібрування високого діапазону тиску, використовується з настільним насосом, що входить у комплект.
12	1	MTEG-G700b/0,02	Цифровий модуль манометра від 0 до 700 бар (10 000 фунтів на квадратний дюйм), точність 0,02 % повної шкали.	Для гідравлічного калібрування разом із настільним насосом 7195.
13	1	7056	Подвійний регульований модуль живлення постійного струму 2 x 30 В постійного струму 3 A.	Змінне джерело постійного струму для доповнення до різних застосувань.
14	1	7087	Quad DC модуль живлення 6 В (20 А), 12 В (10 А), 24 В (6 А), 48 В (3 А).	Забезпечує джерело живлення постійного струму для різних вимірювальних приладів і пристроїв, що тестуються.

Супутні продукти та додаткові речі

Пункт	кількість	Код	Основний опис	Основне призначення
15	1	7149	Електричний вакуумний насос	Забезпечує вакуум для модулів тиску.
16	1	7149-HCO	Корпус і можливість підключення для вакуумного насоса 7149	Компактний корпус для насоса 7149, розташований під столом. Звукоізоляція та вмикання/вимикання через модуль 7082 на CalBench.
17	1	7161	Двопортовий настільний колектор Для пневматичного використання від вакууму до 200 бар (3000 psi).	Компактний пневматичний колектор із двома вихідними портами. Ручні з’єднувачі для контрольно-вимірювальних приладів, що перевіряються.
18	1	7115	Пастка забруднення Для пневматичного використання від вакууму до 200 бар (3000 psi).	Уловлювач забруднень для захисту калібраторів і контролерів тиску від домішок і залишків, що виділяються приладами тиску, що перевіряються.
19	1	7195	Стаціонарний гідравлічний калібрувальний насос Вакуум до 700 бар (10 000 psi).	Використовується для калібрування гідравлічного тиску за допомогою вимірювальних модулів.
20	1	7194A	Настільний пневматичний калібрувальний насос високого тиску Вакуум до 200 бар (3000 psi).	Створення тиску до 200 бар, підходить для використання з модулями тиску, коли немає джерела стисненого повітря.
21	1	7198	Комплект аксесуарів для калібрування тиску Широкий вибір фітингів, перехідників і шлангів.	Забезпечує всі необхідні підключення тиску та фітинги для модулів і насосів до UUT.
22	1	8100	Випробувальний стенд для настільних приладів	Для швидкого та ергономічного розміщення UUT, як-от передавачів і датчиків, на стільниці CalBench.
23	1	8072	Калібратор сухого блоку (від 28 до 660 °C) З метричною вставкою з кількома отворами (1×3, 2×4, 1×5, 1×6, 1×9 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.	Джерело температури для калібрування зондів, RTD і термопар. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
24	1	8072-METP	Упаковка з 16 метричних вставок для 8072 Отвори від 3 до 20 мм	Вставки для використання з зондами різних розмірів, використовуються з 8072.
25	1	СЕРТИФІКАТИ	Відстежувані сертифікати калібрування Для всіх тестових модулів і додаткового тестового обладнання.	Сертифікує, що всі вимірювальні модулі та додаткові прилади були протестовані на заводі TE відповідно до міжнародних стандартів.
