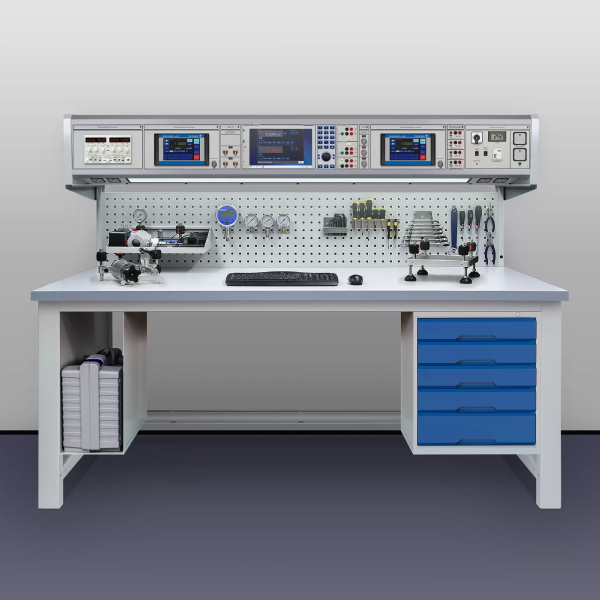

Калібрувальний стенд Time electronics CBP-PRES1

Time electronics CBP-PRES1 — це пакет, який надає користувачам можливості виконувати швидке калібрування приладів тиску. Це ідеальне рішення для приладобудівних майстерень, яким потрібна високопродуктивна робоча станція як платформа для калібрування заводських пристроїв і інструментів.

CalBench має модулі автоматичного пневматичного контролера 8030B для калібрування до 200 бар (3000 psi). Контролер низького діапазону охоплює піддіапазон тиску до 20 бар (300 psi) з вакуумом до 2 бар (30 psi). Тиск у магістралі та вакуум до цього модуля подаються за допомогою електричних насосів, що означає відсутність потреби у зовнішньому живленні. Контролер високого тиску має 2 діапазони до 200 бар (3000 psi). Тиск у магістралі до цього модуля зазвичай здійснюється через напірний циліндр, ми постачаємо набір регулятора для встановлення та використання. Обидва контролери мають барометричні опорні датчики, які дозволяють перемикатися з манометричного на абсолютний тиск.

Додаткові модулі тиску включають диференціальні та манометричні модулі для пневматичних і гідравлічних випробувань. Їх можна використовувати з настільними насосами, що входять у комплект. Також надаються колектори, випробувальний стенд, адаптери та фітинги.

Модуль 8060+ розташований у центральній частині консолі, забезпечуючи джерело, моделювання та вимірювання сигналів процесу, зв’язок HART і 24 В контуру живлення. Він має вбудований мультиметр і центр керування ПК із сенсорним дисплеєм 12,1 дюйма. Додатки контролю тиску та зворотного зчитування включені. Програмне забезпечення EasyCal взаємодіє з модулями тиску та може використовуватися для автоматизованого калібрування та керування тестами.

Ключові риси Time electronics CBP-PRES1

• Розширений стенд для калібрування тиску
• Модулі автопневматичного регулятора тиску
• Пневматичні, гідравлічні та вимірювальні модулі DP
• Калібратор процесу/мультиметр/модуль ПК
• Джерело/вимірювання V, I , Ω, Hz, температура
• Лінійний тиск і вакуумні насоси включені
• Модулі джерел живлення постійного та змінного струму
• Набір регулятора для кріплення циліндра входить у комплект
• Насоси, колектори, арматура, стенд УУТ
• Екологічний моніторинг/реєстратор даних включено
• Автоматичне калібрування за допомогою програмного забезпечення EasyCal
• Настроювані діапазони тиску (попереднє замовлення)

Застосування Time electronics CBP-PRES1

Калібрування тиску

Два модулі автоматичного контролера використовуються для пневматичного калібрування від вакууму до 200 бар (3000 psi). Крім того, прецизійні вимірювальні модулі забезпечують гідравлічне покриття від низького діапазону до високого. Калібруйте такі інструменти, як:

• Аналогові та цифрові датчики, індикатори, манометри
• Калібратори, датчики, перетворювачі, трансмітери
• Перемикачі, вентилі, контролери, самописці

Рішення для тиску в магістралі

У комплект поставки входять два електричні насоси та набір регуляторів для використання з циліндром тиску. Насоси низького діапазону 8030B забезпечують самодостатність від вакууму до 20 бар, що означає швидке налаштування та просте обслуговування.

• Електричний насос 7165: модуль 8030B від 24 бар (350 psi) до низького діапазону
• Електричний вакуумний насос 7149: модуль вакууму до низького діапазону 8030B
• Набір регулятора XREG: Використовується на модулі 8030B високого діапазону
• Пневматичні та гідравлічні насоси з ручним керуванням також включені

Додаткові програми

CBP-PRES1 — це в основному система калібрування тиску, але також може використовуватися для перевірки та перевірки функцій технологічних приладів. Він також ідеально підходить для навчання, щоб продемонструвати широкий спектр програм тестування та вимірювання.

• Калібратори процесу тестування, вимірювачі мВ/мА, декадні коробки, суматори потоку
• Додайте сухі блочні калібратори для можливостей калібрування температури
• Навчіть інженерів і техніків калібрування приладів
• Запустіть повну програму калібрування за допомогою програмного забезпечення EasyCal

Програмне забезпечення для калібрування EasyCal

CBP-PRES1 постачається з програмним забезпеченням EasyCal на центрі керування 8060. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-PRES1
