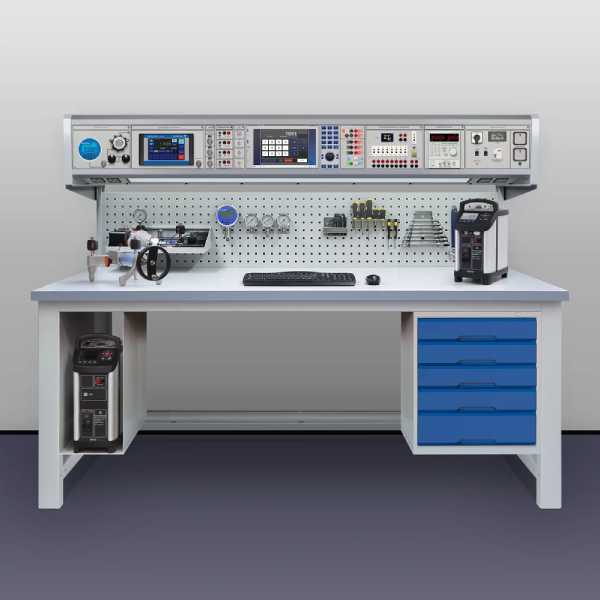

Калібрувальний стенд Time electronics CBP-WW1

Ціна: За запитом

Категорія:	Стенди калібрування тиску, Стенди калібрування процесів, Стенди електронного калібрування, Калібратори тиску, Стенди електричного калібрування, Калібратори електричних пристроїв, Калібратори електронних пристроїв, Калібратори процесів
Бренд:	Time Electronics \| Велика Британія
Артикул (SKU):	PS-2901

Опис: Калібрувальний стенд Time electronics CBP-WW1

Time electronics CBP-WW1 — це пакет CalBench, розроблений, щоб надати користувачам готове рішення для калібрування інструментів і пристроїв, що використовуються в різних галузях промисловості. Він пропонує набір функцій і функцій для автоматизованого калібрування електричних приладів, приладів тиску та температури.

Система оснащена багатофункціональним калібраторним модулем 7051+ із 12,1-дюймовим дисплеєм центру керування. Цей модуль поєднує в собі високоефективний електричний калібратор (джерело) з 6,5-розрядним мультиметром (вимірювання). Центр керування має додатки ручного керування та програмне забезпечення EasyCal для автоматичного калібрування та керування тестами.EasyCal взаємодіє з модулями тиску та калібраторами сухого блоку.Також постачаються аксесуари та периферійні пристрої для EasyCal, включаючи набори принтерів для сертифікатів та етикеток.

Для пневматичного тиску CalBench оснащений контролерним модулем для вакууму до 20 бар (300 psi) і регульованим модулем 200 бар (3000 psi) з цифровим манометром. Додаткове калібрування тиску можна виконати за допомогою високоточних вимірювальних модулів для пневматичних і гідравлічних застосувань. Вони використовуються разом із настільними насосами, що входять до комплекту, які мають подвійні виходи для підключення як модуля, так і UUT. Також надаються колектори, випробувальний стенд, адаптери та фітинги. Для калібрування температури в комплект входять два сухих блочних калібратори для охоплення від навколишнього середовища до 1200°C.

Ключові риси Time electronics CBP-WW1

Багатопараметрична система CalBench
Електрика, температура, тиск
Багатофункціональний калібратор/DMM/PC модуль
Джерело/вимірювання V, I , Ω, частоти тощо
Моделювати та вимірювати RTD, термопари
Пневматичні та гідравлічні модулі тиску
Модуль осцилографа, модулі живлення постійного струму
Сухі блочні калібратори до 1200°C
Напірні насоси, випробувальний стенд контрольно-вимірювального обладнання з колектором
Набір адаптерів тиску та фітингів, набір інструментів CalBench
Програмне забезпечення для калібрування EasyCal, периферійні пристрої в комплекті

Застосування Time electronics CBP-WW1

Електричне калібрування

CBP-WW1 оснащено електричним багатофункціональним калібратором 7051+ і модулем цифрового мультиметра. Він надає користувачам можливості автоматизованого калібрування для широкого діапазону електричних та електронних інструментів для тестування, включаючи:

Мультиметри, джерела сигналу, кліщі, реєстратори даних
Калібратори, декади, вимірювачі RCL, кондуктометри
Осцилографи, частотоміри, частотоміри, таймери

Калібрування тиску

Для тиску використовується модуль автоматичного контролера для пневматичного калібрування від вакууму до 20 бар. Також представлений регульований модуль на 200 бар і набір прецизійних вимірювальних модулів, що забезпечують охоплення діапазону до 700 бар. Поставляються супутні пневматичні та гідравлічні насоси. Калібруйте прилади тиску, такі як:

Аналогові та цифрові датчики, індикатори, манометри
Калібратори, датчики, перетворювачі, трансмітери
Перемикачі, вентилі, контролери, самописці

Калібрування температури

Комбінація модулів, програмного забезпечення та настільних приладів дозволяє користувачам виконувати автоматичне калібрування температурних приладів. EasyCal може керувати сухими блочними калібраторами, а 7051+ точно імітує та вимірює Pt100 і термопари. Це дозволяє користувачам калібрувати продукти, зокрема:

Датчики, трансмітери, індикатори, термометри
RTD, термопари, самописці, контролери
Калібратори процесу, PRT, термістори

Програмне забезпечення для калібрування EasyCal

CBP-WW1 постачається з програмним забезпеченням EasyCal на центрі керування 7051. Це дає змогу виконувати керовані програмним забезпеченням процедури тестування та забезпечує підвищену швидкість калібрування та послідовність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics CBP-WW1

Тип лавки та фурнітура

Пункт	кількість	Код	Основний опис	Основне призначення
1	1	7080-HD	Версія CalBench Heavy Duty (Ш 2000 x Г 850 x В 1568 мм) Каркасний стіл зі стільницею, перфорованою панеллю, основною консоллю з модулем контролера живлення мережі 7082.	Забезпечує ергономічний робочий простір для різноманітних додатків. До основної консолі встановлюються модулі для необхідного навантаження.
2	1	7137	Опція панелі Perfo: набір гачків для інструментів із 40 предметів	Для зберігання різних інструментів і аксесуарів.
3	1	7139	Варіант панелі Perfo: полиця (Ш 450 x Г 250 x В 130 мм)	Підходить для зберігання обладнання та інструментів.
4	1	7133	Набір магнітів для панелі Perfo (10 x круглий, 10 x гачок)	Для кріплення документів і дрібних інструментів до перфопанелі.
5	1	7132	5 ящиків (Ш 525 х Г 550 х В 600 мм)	Для зберігання обладнання, інструментів, документів тощо.
6	3	7134	Набір розділювачів із прорізами для внутрішніх ящиків	Розділяє ящики для частин і компонентів.
7	1	7123	Під настільним тримачем калібратора CPU/Dry Block	Для зберігання калібратора сухих блоків, коли він не використовується.

Модулі

Пункт	кількість	Код	Основний опис	Основне призначення
8	1	7051+	Багатофункціональний калібратор і модуль центру керування Розширений системний пакет для точних джерел і можливостей вимірювання. Вбудований калібратор, 6,5-розрядний мультиметр, ПК і програмне забезпечення EasyCal. Управління через 12,1-дюймовий сенсорний дисплей. Вбудований зв’язок із сумісними модулями.	Джерело та вимірювання електричних, електронних, частоти, температури. Дозволяє користувачам калібрувати технологічні та електричні інструменти, такі як датчики, мультиметри, кліщі, осциллографи тощо. Програмне забезпечення EasyCal та аксесуари для автоматизації, адміністрування та створення сертифікатів включені.
9	1	CCPAD	Модуль цифрової клавіатури центру керування з поворотним перемикачем	Забезпечує ергономічний спосіб використання модуля центру керування без миші чи клавіатури.
10	1	8030B/G20b/CV2b/BARO	Модуль автоматичного калібратора тиску з кількома діапазонами Датчик 1: від 0 до 20 бар (300 psi), точність 0,01 % повної шкали. Датчик 2: вакуум до 2 бар (30 фунтів на квадратний дюйм), точність 0,01 % повної шкали. Датчик 3: барометричний еталон.	Для автоматичного пневматичного калібрування тиску манометрів, датчиків тощо. Можливості автоматичного визначення діапазону для 2 датчиків від вакууму до 20 бар (300 psi). Емуляція абсолютного тиску з барометричним посиланням. Поставляється з уловлювачем і шлангами.
11	1	RMTEG-G200b/0,02	Цифровий модуль манометра з регулятором від 0 до 200 бар (3000 psi), точність 0,02 % повної шкали.	Для роботи з пневматичним калібруванням високого діапазону, з мережевим живленням, як правило, від газового балона для регулювання регулятора.
12	1	XTEG-G700b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 700 бар (10 000 фунтів на квадратний дюйм), точність 0,02 % повної шкали.	Для гідравлічного калібрування разом із настільним насосом 7195.
13	1	XTEG-G100b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування від 0 до 100 бар (1500 psi), точність 0,02 % повної шкали.	Для роботи з калібрування середнього/високого діапазону тиску. Використовується з насосом або трійником із модулем контрольованого виходу.
14	1	XTEG-CV2b/0,02/M	Модуль вимірювання тиску з інтерфейсом центру керування Вакуум до 2 бар (30 psi), точність 0,02 % повної шкали.	Для калібрування тиску в низькому діапазоні. Використовується з насосом або трійником із модулем контрольованого виходу.
15	1	7085A	Модуль розподілу температури з автоматичним перемиканням	Модуль з’єднання для пакетного тестування температурних пристроїв, таких як термопари.
16	1	7053	56 В постійного струму 4 A Регульований модуль живлення – цифровий	Змінне джерело постійного струму для доповнення до різних застосувань.
17	1	7087	Quad DC модуль живлення 6 В (20 А), 12 В (10 А), 24 В (6 А), 48 В (3 А).	Забезпечує джерело живлення постійного струму для різних вимірювальних приладів і пристроїв, що тестуються.
18	1	CCSCOPE-2208B	Інтегральний осцилограф центру керування (2 канали) 100 МГц з модулем підключення, робота центру управління.	Для основних програм R&M, пошуку несправностей і діагностики.

Супутні продукти та додаткові речі

Пункт	кількість	Код	Основний опис	Основне призначення
19	1	7149	Електричний вакуумний насос	Забезпечує вакуум для модулів тиску.
20	1	7149-HCO	Корпус і можливість підключення для вакуумного насоса 7149	Компактний корпус для насоса 7149, розташований під столом. Звукоізоляція та вмикання/вимикання через модуль 7082 на CalBench.
21	1	7195	Стаціонарний гідравлічний калібрувальний насос Вакуум до 700 бар (10 000 psi).	Використовується для калібрування гідравлічного тиску за допомогою вимірювальних модулів.
22	1	7194A	Настільний пневматичний калібрувальний насос високого тиску Вакуум до 200 бар (3000 psi).	Створення тиску до 200 бар, підходить для використання з модулями тиску, коли немає джерела стисненого повітря.
23	1	7198	Комплект аксесуарів для калібрування тиску Широкий вибір фітингів, перехідників і шлангів.	Забезпечує всі необхідні підключення тиску та фітинги для модулів і насосів до UUT.
24	1	8100	Випробувальний стенд для настільних приладів	Для швидкого та ергономічного розміщення UUT, як-от передавачів і датчиків, на стільниці CalBench.
25	1	8072	Калібратор сухого блоку (від 28 до 660 °C) З метричною вставкою з кількома отворами (1×3, 2×4, 1×5, 1×6, 1×9 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.	Джерело температури для калібрування зондів, RTD і термопар. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
26	1	8072-METP	Упаковка з 16 метричних вставок для 8072 Отвори від 3 до 20 мм	Вставки для використання з зондами різних розмірів, використовуються з 8072.
27	1	8073	Калібратор сухого блоку (від 100 до 1205 °C) З метричною вставкою з кількома отворами (3, 4, 6 мм), порожньою вставкою, програмним драйвером EasyCal, попередньо налаштованим у центрі керування.	Джерело температури для калібрування термопар і датчиків. Ручне керування та програмне забезпечення EasyCal сумісні для автоматизації програм калібрування.
28	1	8073-METP	Упаковка з 10 метричних вставок для 8073 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 мм	Вставки для використання з датчиками різних розмірів, використовуються з 8073
29	1	8002	Система екологічного моніторингу CalBench З магнітною задньою стороною для монтажу на панелі perfo.	Вимірює та реєструє температуру, відносну вологість і барометричний тиск за допомогою інтерфейсу центру керування.
30	1	СЕРТИФІКАТИ	Відстежувані сертифікати калібрування Для всіх тестових модулів і додаткового тестового обладнання.	Сертифікує, що всі вимірювальні модулі та додаткові прилади були протестовані на заводі TE відповідно до міжнародних стандартів.
