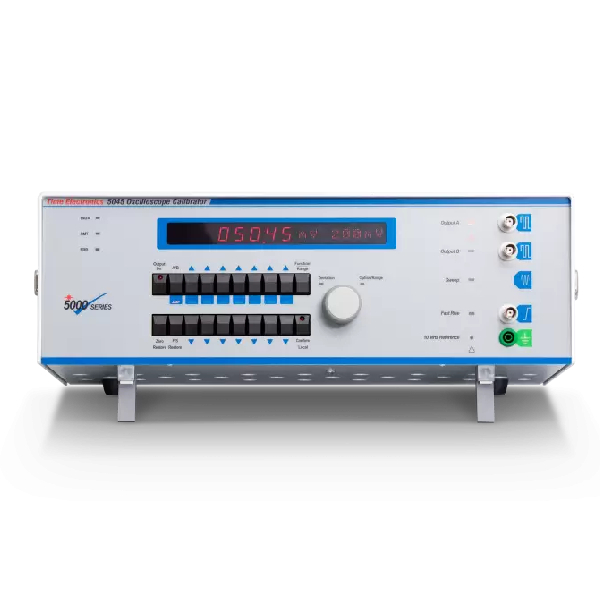

Калібратор осцилографів Time electronics 5045

Time electronics 5045 — це універсальний високоточний калібратор, здатний калібрувати цифрові та аналогові осцилографи, таймери/лічильники та частотоміри. Він забезпечує широкий діапазон виходів для амплітуди, частоти, періоду та смуги пропускання.

Калібрування амплітуди здійснюється за допомогою сигналу постійного струму або прямокутної форми 1 кГц у діапазоні від 1 мВ до 220 В (2 В макс. для навантажень 50 Ом). Відхилення до ± 9,99 % дозволяє точно регулювати амплітуду та безпосередньо зчитувати помилку.

Точні частоти генеруються кварцовим генератором із регульованою температурою. В якості альтернативи можна використовувати опорний вхід 10 МГц. Точність синхронізації 0,1 ppm підходить для більшості осцилографів і лічильників таймерів. Точний прямокутний вихід забезпечує швидкий час наростання менше ніж 300 пс, що дозволяє тестувати смугу пропускання до 600 МГц.

5045 постачається з програмним забезпеченням інтерфейсу віртуального керування на базі Windows. Це дозволяє користувачеві керувати приладом через ноутбук або ПК. Програмне забезпечення EasyCal доступне як опція для автоматизованого керування тестуванням і калібруванням.

Ключові риси Time electronics 5045

• 1 мВ до 220 В прямокутної форми/постійного струму
• Частота від 0,1 до 100 МГц
• Позначки часу від 10 с до 10 нс
• Швидке зростання < 300 пс
• Віртуальне керування передньою панеллю або ПК
• Опція розгортки 2,2 ГГц
• Рубідієвий опорний частотний варіант
• Сумісність із програмним забезпеченням EasyCal

Просте використання

Функції та діапазони легко доступні з передньої панелі. Клавіші збільшення та зменшення для кожної цифри використовуються для швидкого встановлення вихідного значення. Тоді контроль відхилення дозволяє користувачеві точно регулювати вихідне значення у відсотках (± 9,99 %). Вся ця інформація відображається на чіткому світлодіодному дисплеї, який легко читається.

Опція вирівняної синусоїди 2,2 ГГц

Для точного визначення смуги пропускання та аналізу частотної характеристики доступна опція 2,2 ГГц. Можливість змінювати вихідну частоту від 50 МГц до 2,2 ГГц і регулювати амплітуду від 0,5 В до 1,5 В pk-pk забезпечує точний аналіз вхідних підсилювачів осцилографа.

Зовнішні опції включають рубідієвий високостабільний еталон частоти (модель 9762). Це покращує продуктивність синхронізації та забезпечує точність, необхідну для калібрування високопродуктивного таймера/лічильників до 1 частини з 10¹⁰ .

Програмне забезпечення для калібрування EasyCal

Калібратором 5045 можна керувати за допомогою програмного забезпечення Time Electronics EasyCal для автоматизації процесу калібрування. Це забезпечує підвищену швидкість калібрування та стабільність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.
