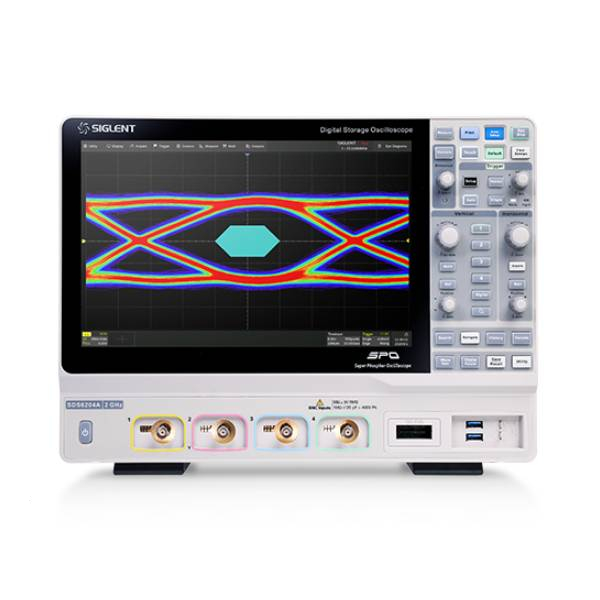

Серія цифрових осцилографів Siglent SDS6000A Super Phosphor

Цифрові запам’ятовуючі осцилографи серії SIGLENT SDS6000A доступні в смугах пропускання 2 ГГц, 1 ГГц і 500 МГц, мають частоту дискретизації 5 Гвиб./с (10 Гвиб./с ESR) на кожному каналі, максимальну довжину запису 500 Мп/ч. і відображати до 4 аналогових каналів + 16 цифрових каналів з можливістю аналізу змішаного сигналу.

У серії SDS6000A використовується технологія SPO від Siglent із максимальною швидкістю захоплення форми хвилі до 170 000 wfm/s (звичайний режим, до 750 000 wfm/s у режимі Sequence), функція відображення 256 рівнів градації інтенсивності плюс режим відображення колірної температури. Він також використовує інноваційну цифрову систему запуску з високою чутливістю та низьким джиттером. Система запуску підтримує кілька потужних режимів запуску, включаючи запуск послідовної шини. Такі інструменти, як запис історії сигналу, функції пошуку та навігації, тест маски, графік Боде, аналіз потужності та аналіз очей/джиттеру, дозволяють отримувати, зберігати та аналізувати розширені записи сигналу. Вражаючий набір вимірювальних і математичних можливостей, варіанти для генератора сигналів довільної форми 25 МГц, а також послідовне декодування також є особливостями SDS6000A.

Великий 12,1-дюймовий дисплей із ємнісним сенсорним екраном підтримує мультисенсорні жести з додаванням зручного дизайну інтерфейсу користувача, що може значно підвищити ефективність роботи. Він також підтримує керування мишею та дистанційне веб-контроль через локальну мережу.

Ключові риси серії Siglent SDS6000A

• 4 аналогових канали, смуга пропускання до 2 ГГц з частотою дискретизації 5 ГВиб/с (10 ГВиб/с ESR) на кожному каналі
• Низький фоновий шум, підтримує вертикальну шкалу від 0,5 мВ/под. до 10 В/под.
• Технологія СПО
  • Швидкість захоплення сигналу до 170 000 wfm/s (звичайний режим) і 750 000 wfm/s (режим послідовності)
  • Підтримує 256-рівневу градацію інтенсивності та режими відображення колірної температури
  • 500 Mpts Загальна тривалість запису для всіх 4 каналів
  • Цифрова тригерна система
• Інтелектуальний тригер: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay, and Video (HDTV підтримується). Zone Trigger спрощує розширений запуск
• Запуск і декодер послідовної шини, підтримує протоколи I ² C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I ² S, MIL-STD-1553B, SENT і Manchester
• Режим сегментованого збору даних (послідовність), що ділить максимальну довжину запису на кілька сегментів (до 80 000), відповідно до умов запуску, встановлених користувачем, з дуже малим мертвим часом між сегментами для захоплення кваліфікаційної події
• Функція запису історичних сигналів (History), максимальна довжина записаних сигналів становить 80 000 кадрів
• Автоматичні вимірювання понад 50 параметрів підтримують статистичні дані з гістограмою, треком, трендом, вимірюваннями стробування, а також вимірювання в математичних, історичних і реферальних системах.
• 4 математичні траси (8 Mpts FFT, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримує редактор формул
• Численні функції аналізу даних, такі як пошук, навігація, цифровий вольтметр, лічильник, гістограма хвилі, графік Боде, аналіз потужності та аналіз око/тремтіння
• Високошвидкісний апаратний середній, висока роздільна здатність; Високошвидкісна апаратна функція Mask Test із інструментом Mask Editor для створення визначених користувачем масок
• 16 цифрових каналів (опціонально)
• Функція 25 МГц / генератор сигналів довільної форми, вбудовані кілька попередньо визначених форм сигналів
• Великий 12.1” TFT-LCD дисплей з роздільною здатністю 1280 * 800; Ємнісний сенсорний екран підтримує мультитач жести
• Інтерфейси включають: USB-хости, USB-пристрій (USBTMC), LAN（VXI-11/Telnet/Socket）, micro SD-карту, Pass/Fail, Trigger Out, HDMI
• Вбудований веб-сервер підтримує дистанційне керування через порт LAN за допомогою веб-браузера. Підтримує команди дистанційного керування SCPI. Підтримує зовнішню мишу та клавіатуру
