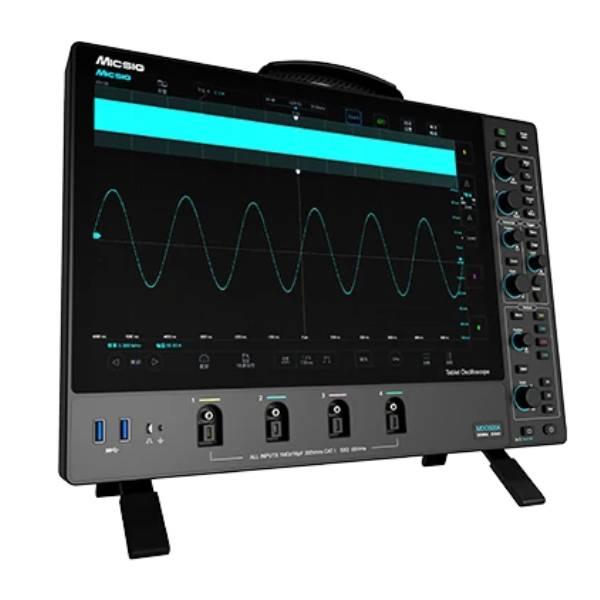

Цифрові осцилографи серії GEN 5 MDO Micsig MDO5004 MDO3504 MDO2504

GEN 5 MDO Series Digital Storage Oscilloscope – це потужний цифровий осцилограф 5-го покоління з пропускною здатністю до 500 МГц, швидкістю вибірки 3 Гс/с та глибиною пам’яті 360 Мпт. Має 4 аналогових канали, 14-дюймовий сенсорний екран з роздільною здатністю 1920×1200 та ультратонке тіло для економії робочого простору. Оснащений інтуїтивно зрозумілим інтерфейсом, що дозволяє швидко освоїти пристрій навіть новачкам. Підтримує різноманітні інтерфейси для підключення та має низький рівень шуму для точного захоплення слабких сигналів. Розширені можливості зберігання даних і фільтрації сигналів роблять цей осцилограф ідеальним для точного аналізу та налагодження електронних схем.

Основні характеристики:

• Пропускна здатність (Bandwidth): від 250 МГц до 500 МГц

• Швидкість вибірки (Sampling Rate): 3 Гс/с

• Глибина пам’яті (Memory Depth): 360 Мпт (мільйонів точок)

• Аналогові канали: 4

• Дисплей: 14 дюймів, роздільна здатність 1920×1200 пікселів, сенсорний екран

• Форма: ультратонке тіло завтовшки лише 3,58 см, підтримка кріплення на стіну або на руку

Основні особливості:

1. Інтерфейс користувача (UI):
   Осцилограф має операційну систему SigTestUI™, розроблену для забезпечення дуже зручного інтерфейсу, що дозволяє навіть новачкам швидко освоїти пристрій — всього за 5 хвилин.

2. Підключення:
   Модель має безліч можливостей для підключення:

   • Mic-OPI™ інтерфейс для зондів (автоматично визначає аттенюацію пасивних зондів)

   • BNC адаптер

   • Порти USB 3.0, USB Type-C, LAN, HDMI, Trigger Out

3. Низький рівень шуму:
   Рівень шуму менше ніж 90μVrms при повній пропускній здатності (500 МГц), що дозволяє точно захоплювати навіть слабкі сигнали, що важливо при точному налагодженні схем.

4. Глибока пам’ять та сегментоване зберігання:
   Глибина пам’яті 360 Мпт дає можливість точно захоплювати сигнали. Функція сегментованого зберігання дозволяє розділяти обмежений обсяг пам’яті на кілька сегментів для зберігання кількох подій тригера, що зручно для довготривалого збору даних.

5. Цифровий фільтр на апаратному рівні:
   Можливість фільтрації сигналу на апаратному рівні дозволяє відфільтровувати або пропускати певні частоти, що дуже корисно при аналізі конкретних частотних діапазонів сигналу.

6. Вибір зондів:
   Окрім стандартних пасивних зондів, осцилограф підтримує підключення до всіх зондів Micsig, таких як оптоволоконні ізольовані зонди, зонди для вимірювання високої напруги, диференційні зонди та зонди для вимірювання постійного і змінного струму. Це дозволяє максимізувати ефективність роботи осцилографа.Чому варто вибрати MDO Series:

• Економія простору: Ультратонке тіло дозволяє економити місце на робочому столі, а можливість монтажу на стіну чи руку додає універсальності.

• Широкі можливості підключення: Багатофункціональні порти та автоматична калібрування зондів роблять використання осцилографа зручним та безперешкодним.

• Низький рівень шуму та висока точність сигналів: Можливість точно захоплювати навіть дуже слабкі сигнали — це важливо для складних налаштувань та налагодження схем.

• Розширений вибір зондів: Великий вибір зондів дозволяє налаштувати осцилограф для роботи в різних сценаріях.

Цей осцилограф — відмінний вибір для інженерів та фахівців, які потребують високу продуктивність і зручність в роботі з сигналами.

Технічні характеристики

Ключові відмінності:

1. Ширина смуги частот: MDO5004 має найбільшу ширину смуги частот — 500 МГц, потім йде MDO3504 (350 МГц) і MDO2504 (250 МГц). Це важливо для захоплення високочастотних сигналів.
2. Час підйому: MDO5004 має найшвидший час підйому (≤0.7 нс), що робить його найбільш підходящим для захоплення швидких переходів у сигналах. MDO3504 і MDO2504 мають час підйому ≤1 нс та ≤1.4 нс відповідно.
3. Інші характеристики, такі як глибина пам’яті, швидкість зчитування, екран і інтерфейси, однакові у всіх трьох моделях.
