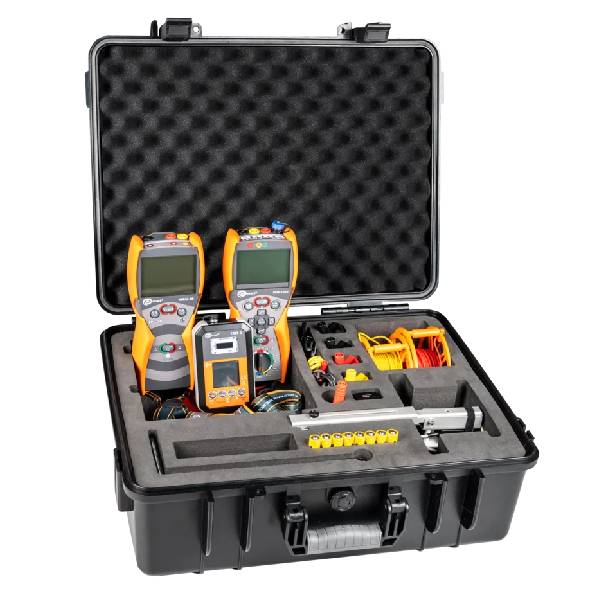

Набір для встановлення та вимірювання заземлення в фотоелектричних системах Sonel WME-8

• PVM-1020 | Його можна використовувати для вимірювань категорії 1 згідно з IEC 62446-1.
• PVM-1020 | Він перетворює виміряні параметри в умови STC відповідно до IEC 60891 шляхом взаємодії з вимірювачем сонячної радіації та температури IRM-1.
• IRM-1 | Вимірювання сонячної радіації та температури.
• IRM1 | Інтерфейс LoRa для зв’язку з головним лічильником – пропонує більший діапазон, ніж технологія Bluetooth!
• MPU-10 | Вимірювання опору заземлення фотоелектричних установок 3-полюсним методом.

Фотоелектричний лічильник

особливості

• Його можна використовувати для вимірювань категорії 1 згідно з IEC 62446-1.
• Режим AUTO для виконання послідовності вимірювань після одного натискання кнопки СТАРТ.
• Він перетворює виміряні параметри в умови STC відповідно до IEC 60891 шляхом взаємодії з вимірювачем сонячної радіації та температури IRM-1.
• Функція reSYNC – автоматичне доповнення результатів параметрами навколишнього середовища та їх конвертація в умови STC після відновлення зв’язку з IRM-1.
• Вбудований радіоінтерфейс LoRa забезпечує роботу з лічильником IRM-1 на великих відстанях.
• Вбудований модуль Bluetooth для зв’язку з комп’ютером.
• Велика пам’ять вимірювань: 100 об’єктів по 40 клітинок кожен.
• Дисплей і кнопки з підсвічуванням.

Вимірювані параметри

• Напруга холостого ходу фотоелектричної панелі або ланцюга панелей до 1000 В постійного струму.
• Середньоквадратична напруга мережі змінного струму до 600 В з вимірюванням частоти.
• Струм короткого замикання фотоелектричної панелі або ланцюга панелей – до 20 А постійного струму.
• Опір ізоляції фотоелектричних панелей – вимірювання напруги 250, 500 або 1000 В, одночасне вимірювання двох значень: R _ISO+ і R _ISO- .
• Опір ізоляції кіл змінного струму – вимірювальна напруга 250, 500 або 1000 В.
• Опір захисних провідників і зрівнювання потенціалів при струмі ± 200 мА. Вимірювання слабкого опору, звукова та світлова сигналізація.
• Вимірювання робочого струму та змінного струму фотоелектричних панелей – все за допомогою зовнішніх затискачів.
• Вимірювання потужності змінного/постійного струму.
• Перевірка діодів струмом 200 мА, автоматичне визначення полярності. Випробування блокуючих діодів напругою 1000В постійного струму.

Вимірювач сонячної радіації та температури

Особливості

• Вимірювання сонячної радіації та температури.
• Інтерфейс LoRa для зв’язку з головним лічильником – пропонує більший діапазон, ніж технологія Bluetooth!
• Автоматична синхронізація даних з головним лічильником з функцією reSYNC.
• Вбудований компас і датчик нахилу.
• Вбудований реєстратор, який можна використовувати для реєстрації сонячного випромінювання перед побудовою фотоелектричних систем, а також для вимірювання затінення існуючих систем.
• Велика пам’ять вимірювань: доступні 999 комірок кеш-пам’яті та 5000 записів реєстратора (одноразовий запис) з можливістю їх перезапису (безперервний запис).

Вимірювані параметри

• Інтенсивність сонячного випромінювання (опромінення) у Вт/м ² або BTU/фут ² год.
• Температура фотоелектричної панелі в °C або °F.
• Температура навколишнього середовища в °C або °F.
• Кут нахилу панелей
• Орієнтування панелей за допомогою вбудованого компаса.

Вимірювач опору заземлення

Вимірювання опору заземлення

• 3-полюсний метод – вимірювання систем заземлення за допомогою допоміжних щупів.
• 2-полюсний метод.

Особливості

• Опір допоміжних електродів R _H і R _S .
• Вимірювання напруги перешкод до 100 В.
• Індикація стану батареї.
• Вибір максимальної вимірювальної напруги (25 В і 50 В).
• Функція автоматичного вимкнення.
