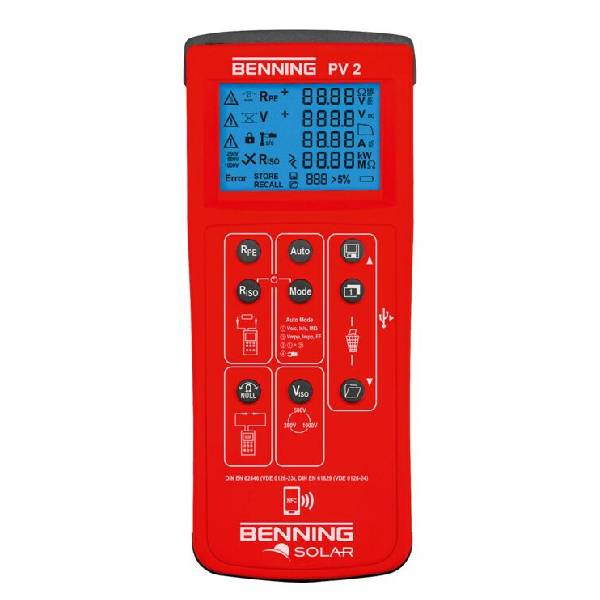

Тестер інсталяції та трасувальник кривих Benning PV 2

Benning PV 2 – тестер інсталяції та трасувальник кривих для пусконалагоджувальних випробувань, періодичної перевірки та оцінки продуктивності фотоелектричних систем.

Перед введенням в експлуатацію та для періодичних перевірок фотоелектрична система повинна бути протестована та задокументована щодо її абсолютно безпечного технічного стану відповідно до DIN EN 62446 (VDE 0126-23). Крім того, електричні вимірювання також корисні після робіт з очищення та технічного обслуговування, щоб продовжувати забезпечувати оптимальне функціонування фотоелектричної системи з низькими втратами.

Випробування включає перевірку безперервності заземлення, вимірювання напруги холостого ходу та струму короткого замикання, а також вимірювання опору ізоляції між активними провідниками (+/-) і землею. BENNING PV 2 оснащений захищеними від контакту фотоелектричними вимірювальними проводами для прямого підключення до всіх фотоелектричних модулів/струн за допомогою стандартизованих фотоелектричних роз’ємів. Автоматична процедура тестування дає попередження у разі неправильної полярності постійного струму та автоматично виконує всі необхідні дії для безпечного вимірювання.

Вимірювання вольт-амперної характеристики на місці відповідно до DIN EN 62446 (VDE 0126-23) є практичним методом оцінки продуктивності фотоелектричних систем. Виміряні характеристики IV перетворюються в стандартні умови випробувань (STC) за допомогою інструментів оцінки, таких як програмне забезпечення для ПК BENNING SOLAR Manager і Android-додаток BENNING PV Link, і їх можна порівняти з номінальними даними фотоелектричного модуля виробника через інтегровану базу даних фотоелектричних модулів. . Відхилення та зниження продуктивності чітко визначені та можуть бути задокументовані відповідним чином. Крім того, форма IV характеристики надає корисну інформацію про стан фотоелектричної системи та вказує на можливі помилки.

BENNING PV 2 дозволяє провести весь тест безпечно, надійно, легко та швидко. BENNING PV 2 рекомендовано для щоденного використання службами обслуговування, чищення та технічного обслуговування, а також установниками сонячних панелей та авторизованими експертами з фотоелектричних систем.

Ключові риси Benning PV 2

• випробування відповідно до DIN EN 62446 (VDE 0126-23) і DIN EN 61829 (VDE 0126-24)
• легкість – управління за допомогою клавіш з процедурою тестування AUTO
• швидкий – тестування за лічені секунди
• безпечний – контакт через фотоелектричні роз’єми
• чітке і однозначне відображення всіх результатів вимірювань
• безпечне підключення для вимірювання, навіть якщо фотоелектрична система постачає енергію
• автоматичні тестові процедури для вимірювання кривої з або без тестування RISO
• індикація Uo/c, Umpp, Is/c, Impp, фактор наповнення (FF) і RISO з індикацією «PASS/FAIL»
• вимірювання ізоляції з тестовою напругою 250 В, 500 В і 1000 В
• окреме вимірювання опору ізоляції за допомогою вимірювальних проводів 4 мм для випробувань фотоелектричних кабелів тощо.
• процедура автоматичного тестування (напруга холостого ходу 1000 В постійного струму, струм короткого замикання 15 А постійного струму, опір ізоляції)
• автоматичне відображення полярності напруги зі звуковим/візуальним попередженням про неправильну полярність
• нульовий баланс вимірювальних проводів
• Пам’ять виміряних значень на 999 індикацій (рядки PV)
• Інтерфейс USB і програмне забезпечення для завантаження BENNING SOLAR Datalogger для завантаження вимірюваних значень у форматі CSV
• оснащений інтегрованим годинником реального часу, який автоматично додає позначку дати / часу до кожного процесу зберігання або місця зберігання
• Радіозв’язок з додатковим приладом для вимірювання інсоляції та температури BENNING SUN 2
• завантажити програмне забезпечення для підготовки тестових сертифікатів в MS Excel
• Результат вимірювання ISO з інформацією «пройшов / не пройшов».
• пряме підключення до всіх стандартних фотоелектричних модулів за допомогою роз’ємів MC4 або Sunclix
• проста робота для незалежного від мережі та мобільного тестування
• РК-дисплей з фоновим підсвічуванням
• автоматичне відключення (індивідуально настроюється від 1 до 10 хвилин)
• тести можуть стосуватися фотоелектричних модулів, фотоелектричних ліній або всієї фотоелектричної системи.
• додаткове програмне забезпечення для ПК BENNING SOLAR Manager (арт. № 050423) для створення звітів про випробування та документування характеристик
• безкоштовний додаток BENNING PV Link (потрібен пристрій Android з NFC)

Вимірювальні функції

• вимірювання опору провідника захисного заземлення з тестовим струмом 200 мА
• вимірювання напруги холостого ходу (Uo/c) сонячних модулів або фотоелектричних ліній до 1000 В постійного струму
• вимірювання струму короткого замикання (Is/c) через внутрішню ланцюг до 15 A DC без будь-якої небезпеки для користувача
• вимірювання опору ізоляції між замкнутими провідниками постійного струму (+/-) і землею з регульованою випробувальною напругою (250 В, 500 В, 1000 В)
• роздільне двополюсне вимірювання опору ізоляції через 4 мм вимірювальну лінію до 300 МОм
• вимірювання вольт-амперної характеристики (IV) і силової характеристики (PV)
• індикація напруги (Umpp), струму (Impp) у точці максимальної потужності (mpp) і коефіцієнта заповнення (FF)
• функціональний тест за допомогою вимірювання струму до 40 A AC / DC (за допомогою адаптера струмових кліщів BENNING CC 3, арт. № 044038)
• BENNING PV 2 може отримувати виміряні значення (інсоляція, фотоелектричний модуль / температура навколишнього середовища та дата / позначка часу) приладу для вимірювання інсоляції та температури BENNING SUN 2 (додатково, артикул № 050420) через радіозв’язок.
