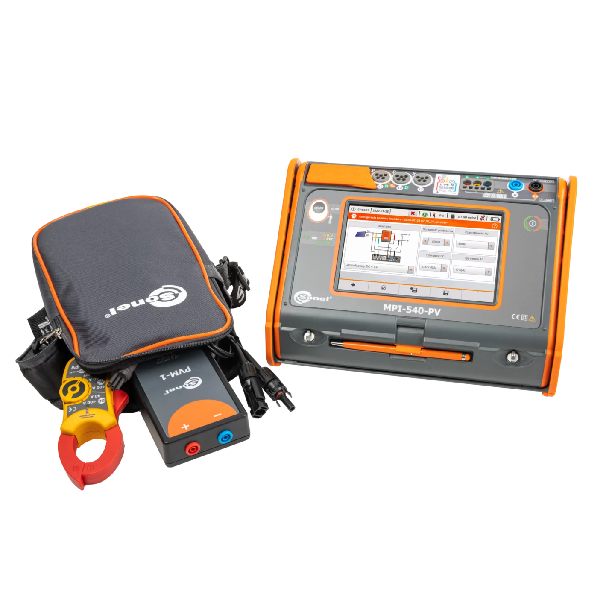

Вимірювач сонячної радіації та температури Sonel MPI-540-PV Solar
| Категорія: | Вимірювачі фотовольтаїки |
| Бренд: | Sonel | Польща |
| Артикул (SKU): | PS-9455 |
Опис: Вимірювач сонячної радіації та температури Sonel MPI-540-PV Solar
КОМПЛЕКТ MPI-540-PV + IRM-1
1. Багатофункціональний вимірювач параметрів електричних та фотоелектричних систем Sonel MPI-540-PV
Багатофункціональний вимірювач параметрів електроустановок Sonel MPI-540-PV – це вдосконалений інструмент, створений спеціально для вимірювання параметрів фотоелектричних установок. За допомогою одного пристрою можна провести цілий ряд випробувань на стороні постійного та змінного струму відповідно до вказівок стандарту EN 62446. Крім того, Sonel MPI-540-PV також використовується для проведення всіх вимірювань для визначення стану безпеки побутових, а також промислових електроустановок. Представлений лічильник – це прилад з розширеними можливостями, призначений для фахівців, що працюють в монтажній та електротехнічній промисловості.
Під час вимірювання параметрів фотоелектричної установки лічильник автоматично перераховує параметри до стандартних умов STC (Стандартні умови тестування). Вимірювання напруги, струму та потужності на стороні змінного та постійного струму інвертора підтвердять його ефективність. Після передачі даних, що зберігаються в пам’яті лічильника, в програму Sonel Reports PLUS можна сформувати звіт параметрів фотоелектричної установки.
З метою автоматизації вимірювань лічильник Sonel MPI-540-PV додатково збагачений функцією перевірки захисних пристроїв в режимі Auto. Прилад також має послідовності вимірювань, попередньо запрограмовані виробником (так звані автотести), які за необхідності можна розширити власними послідовностями. Можливості та функціональність лічильника додатково розширить відповідним чином підібраний додатковий аксесуар, наприклад адаптер AutoISO-1000C, який дозволяє автоматично вимірювати опір ізоляції 3-, 4- та 5-жильних кабелів.
2. Вимірювач сонячної радіації та температури Sonel IRM-1
IRM-1, невеликий, але незамінний для тестування фотоелектричних систем. Вимірюючи значення сонячної радіації, а також температуру панелей і навколишнього середовища, він надає необхідні дані для перетворення результатів в умови STC. Вбудований реєстратор із пам’яттю на 5000 записів дозволяє використовувати прилад як інструмент у процесі проектування фотоелектричної установки, а також для діагностики проблем із затіненням панелі.
КОМПЛЕКТ MPI-540-PV + IRM-1
1. Багатофункціональний вимірювач параметрів електричних та фотоелектричних систем Sonel MPI-540-PV
Багатофункціональний вимірювач параметрів електроустановок Sonel MPI-540-PV – це вдосконалений інструмент, створений спеціально для вимірювання параметрів фотоелектричних установок. За допомогою одного пристрою можна провести цілий ряд випробувань на стороні постійного та змінного струму відповідно до вказівок стандарту EN 62446. Крім того, Sonel MPI-540-PV також використовується для проведення всіх вимірювань для визначення стану безпеки побутових, а також промислових електроустановок. Представлений лічильник – це прилад з розширеними можливостями, призначений для фахівців, що працюють в монтажній та електротехнічній промисловості.
Під час вимірювання параметрів фотоелектричної установки лічильник автоматично перераховує параметри до стандартних умов STC (Стандартні умови тестування). Вимірювання напруги, струму та потужності на стороні змінного та постійного струму інвертора підтвердять його ефективність. Після передачі даних, що зберігаються в пам’яті лічильника, в програму Sonel Reports PLUS можна сформувати звіт параметрів фотоелектричної установки.
З метою автоматизації вимірювань лічильник Sonel MPI-540-PV додатково збагачений функцією перевірки захисних пристроїв в режимі Auto. Прилад також має послідовності вимірювань, попередньо запрограмовані виробником (так звані автотести), які за необхідності можна розширити власними послідовностями. Можливості та функціональність лічильника додатково розширить відповідним чином підібраний додатковий аксесуар, наприклад адаптер AutoISO-1000C, який дозволяє автоматично вимірювати опір ізоляції 3-, 4- та 5-жильних кабелів.
2. Вимірювач сонячної радіації та температури Sonel IRM-1
IRM-1, невеликий, але незамінний для тестування фотоелектричних систем. Вимірюючи значення сонячної радіації, а також температуру панелей і навколишнього середовища, він надає необхідні дані для перетворення результатів в умови STC. Вбудований реєстратор із пам’яттю на 5000 записів дозволяє використовувати прилад як інструмент у процесі проектування фотоелектричної установки, а також для діагностики проблем із затіненням панелі.
MPI-540-PV | Технічні характеристики – параметри електроустановки
| Вимірювальні функції | Діапазон вимірювання | Діапазон відображення | роздільна здатність | Точність |
|---|---|---|---|---|
| Опір петлі несправності | ||||
| Контур несправності Z L-PE , Z L-N , Z L-L | 0,13 Ω…1999,9 Ω відповідно до відповідно до IEC 61557 | 0,00 Ω…1999 Ω | від 0,001 Ом | ±(5% mv + 30 цифр) |
| Шлейф несправності Z L-PE в режимі УЗО | від 0,50 Ω…1999 Ω відповідно. відповідно до IEC 61557 | 0,00 Ω…1999 Ω | від 0,01 Ом | від ±(6% mv + 5 цифр) |
| Вимірювання параметрів УЗО | ||||
| Тест на спрацьовування УЗО та вимірювання часу спрацьовування t A струм вимірювання 0,5 I Δn , 1 I Δn , 2 I Δn , 5 I Δn | ||||
| УЗО загального та короткочасного витримки | 0 мс…300 мс | 0 мс…300 мс | 1 мс | від ±(2% mv + 2 цифри) |
| селективне УЗО | 0 мс…500 мс | 0 мс…500 мс | 1 мс | від ±(2% mv + 2 цифри) |
| Вимірювання струму спрацьовування УЗО I A струм вимірювання 0 0,2 I Δn …2,0 I Δn | ||||
| для синусоїдального залишкового струму (AC типу) | 3,3 мА…1000 мА | 3,3 мА…1000 мА | від 0,1 мА | ±5% I Δn |
| для однонаправленого залишкового струму та однонаправленого зі зміщенням постійного струму 6 мА (тип A) | 3,5 мА…700 мА | 3,5 мА…700 мА | від 0,1 мА | ±10% I Δn |
| для постійного диференціального струму (тип B)) | 2,0 мА…1000 мА | 2,0 мА…1000 мА | від 0,1 мА | ±10% I Δn |
| Опір заземлення | ||||
| 3-х і 4-полюсний метод | від 0,50 Ω…1,99 kΩ відповідно. відповідно до IEC 61557-5 | 0,00 Ом…1,99 кОм | від 0,01 Ом | від ±(2% mv + 3 цифри) |
| 3-полюсний + метод затискачів | 0,00 Ом…1,99 кОм | 0,00 Ом…1,99 кОм | від 0,01 Ом | від ±(2% mv + 4 цифри) |
| 2-х затискний метод | 0,00 Ом…99,9 кОм | 0,00 Ом…99,9 кОм | від 0,01 Ом | від ±(10% mv + 4 цифри) |
| Опір землі | 0,0 Ом м…99,9 кОм м | 0,0 Ом…99,9 кОм | від 0,1 Ом·м | Залежно від точності вимірювання R E |
| Опір ізоляції | ||||
| Вимірювальна напруга 50 В | 50 кОм…250 МОм відповідно до відповідно до IEC 61557-2 | 0 кОм…250 МОм | від 1 кОм | від ±(3% mv + 8 цифр) |
| Вимірювальна напруга 100 В | 100 кОм…500 МОм відповідно до відповідно до IEC 61557-2 | 0 кОм…500 МОм | від 1 кОм | від ±(3% mv + 8 цифр) |
| Вимірювальна напруга 250 В | 250 кОм…999 МОм відповідно до відповідно до IEC 61557-2 | 0 кОм…999 МОм | від 1 кОм | від ±(3% mv + 8 цифр) |
| Вимірювальна напруга 500 В | 500 кОм…2,00 ГОм відповідно до відповідно до IEC 61557-2 | 0 кОм…2,00 ГОм | від 1 кОм | від ±(3% mv + 8 цифр) |
| Вимірювальна напруга 1000 В | 1000 кОм…4,99 ГОм відповідно до відповідно до IEC 61557-2 | 0 кОм…9,99 ГОм | від 1 кОм | від ±(3% mv + 8 цифр) |
| Опір захисних провідників і зрівнювання потенціалів | ||||
| Вимірювання опору захисних провідників і еквіпотенціальних зв’язків при струмі ±200 мА | 0,12 Ω…400 Ω відповідно до відповідно до IEC 61557-4 | 0,00 Ω…400 Ω | від 0,01 Ом | ±(2% mv + 3 цифри) |
| Вимірювання опору слабким струмом | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | від 0,1 Ом | ±(3% mv + 3 цифри) |
| Інтенсивність світла | ||||
| Вимірювання в люксах (лк) | 0 лк…399,9 клк | 0 лк…399,9 клк | від 0,001 лк | від ±(2% mv + 5 цифр) |
| Вимірювання у футах-свічках (fc) | 0 fc…39,99 kfc | 0 fc…39,99 kfc | від 0,001 фк | від ±(2% mv + 5 цифр) |
| Індикація послідовності фаз | в одному напрямку (правильно), протилежному напрямку (неправильно), U L-L напруга: 95 В…500 В (45 Гц…65 Гц) |
«mv» – виміряне значення
MPI-540-PV | Технічні характеристики – 3-фазний реєстратор якості електроенергії
Прилад призначений для роботи від мережі:
- з номінальною частотою 50/60 Гц
- with nominal voltage: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
- Мережі постійного струму
Підтримувані системи:
- однофазні
- розщеплена фаза із загальним н
- трифазні – WYE з N-провідником і без нього
- трифазний – Дельта
| Параметр | Діапазон вимірювання | Макс. дозвіл | Точність |
|---|---|---|---|
| Змінна напруга (TRMS) | 0.0…500 V | 0,01% U ном | ±0,5% U ном |
| Змінний струм (TRMS) | залежно від затискача* | 0,01% В номін | ±2% mv, якщо mv ≥ 10% I nom, ±2% I nom , якщо mv < 10% I nom , (помилка не враховує помилку затиску) |
| Частота | 40,00…70,00 Гц | 0,01 Гц | ±0,05 Гц |
| Активна, реактивна, повна та потужність спотворення | в залежності від комплектації (перетворювачі, затискачі) | 4 значущих цифри | в залежності від комплектації (перетворювачі, затискачі) |
| Активна, реактивна та повна енергія | в залежності від комплектації (перетворювачі, затискачі) | 4 значущих цифри | як помилка живлення |
| cosφ і коефіцієнт потужності (PF) | 0.00…1.00 | 0.01 | ±0.03 |
| Гармоніки | |||
| Напруга | як для змінної напруги True RMS | як для змінної напруги True RMS | ±5% mv, якщо mv ≥ 3% U nom , ±0,15% U nom , якщо mv < 3% U nom |
| поточний | як для змінного струму True RMS | як для змінного струму True RMS | ±5% mv, якщо mv ≥ 10% U nom , ±0,5% U nom , якщо mv < 10% U nom |
| THD | |||
| Напруга | 0,0…100,0% (відносно середньоквадратичного значення) | 0.1% | ±5% |
| поточний | 0,0…100,0% (відносно середньоквадратичного значення) | 0.1% | ±5% |
| Фактор дисбалансу | 0.0…10.0% | 0.1% | ±0,15% (абсолютна похибка) |
*
- F-1A, F-2A, F-3A затискачі: 0…3000 A AC (10 000 A p-p )
- C-4A затискач: 0…1000 A AC (3600 A p-p )
- C-5A затискач: 0…1000 A AC/DC (3600 A p-p )
- C-6A затискач: 0..10 A AC (36 A p-p )
- C-7A затискач: 0…100 A AC (360 A p-p )
MPI-540-PV | Вимірювання змінного струму (справжнє середньоквадратичне значення) за допомогою затискачів
| C-4A | C-5A | C-6A | C-7A | Ф-1А | Ф-2А | F-3A | |
|---|---|---|---|---|---|---|---|
| Номінальний струм | 1000 А змінного струму | 1000 A AC 1400 A DC |
10 А змінного струму | 100 А змінного струму | 3000 А змінного струму | 3000 А змінного струму | 3000 А змінного струму |
| Частота | 30 Гц…10 кГц | DC…5 кГц | 40 Гц…10 кГц | 40 Гц…1 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц |
| Макс. діаметр вимірюваного провідника | 52 мм | 39 мм | 20 мм | 24 мм | 380 мм | 250 мм | 140 мм |
| Мінімальна точність | ≤0,5% | ≤1,5% | ≤1% | 0,5% | 1% | 1% | 1% |
| Живлення акумулятора | – | √ | – | – | – | – | – |
| Довжина проводу | 2,2 м | 2,2 м | 2,2 м | 3 м | 2,5 м | 2,5 м | 2,5 м |
| Категорія вимірювання | IV 300 V | IV 300 V | IV 300 V | III 300 В | IV 600 V | IV 600 V | IV 600 V |
| Захист від проникнення | IP40 | IP40 | IP40 | IP40 | IP67 | IP67 | IP67 |
MPI-540-PV | Технічні характеристики – параметри фотоелектричної установки
| Вимірювальні функції | Діапазон відображення | роздільна здатність | Точність |
|---|---|---|---|
| Напруга холостого ходу U OC | 0,0 Ω…1000 В | від 0,1 В | від ±(3% mv + 2 цифри) |
| Струм короткого замикання I SC | 0,00 Ом…20,00 А | 0,1 А | ±(3% mv + 0,10 A) |
Sonel IRM-1 | Технічні характеристики
| Параметр | Діапазон вимірювання | Діапазон відображення | роздільна здатність | Точність |
|---|---|---|---|---|
| Опромінення | ||||
| Вимірювання в Вт/м 2 | 100 Вт/м2 … 1400 Вт/ м2 | 0 Вт/м2 … 1400 Вт/ м2 | 1 Вт/ м2 | ±(5% mv + 2 цифри) |
| Вимірювання в BTU/фут 2 год | 32 БТЕ/фут 2 год…444 БТЕ/фут 2 год | 0 БТЕ/фут 2 год…444 БТЕ/фут 2 год | 1 BTU/фут 2 год | ±(5% mv + 2 цифри) |
| PV і температура навколишнього середовища | ||||
| Вимірювання в °C | -20,0°C…100,0°C | -20,0°C…100,0°C | 0,1°C | ±(1% mv + 5 цифр) |
| Вимірювання в °F | -4,0°F…212,0°F | 4,0°F…212,0°F | 0,1°F | ±(1% mv + 5 цифр) |
| Кут нахилу | -90 ° … + 90 ° | -90 ° … + 90 ° | 1° | ±2° |
| Напрямок положення – компас | 0 ° … 360 ° | 0 ° … 360 ° | 1° | ±5° |
“mv” – виміряне значення
