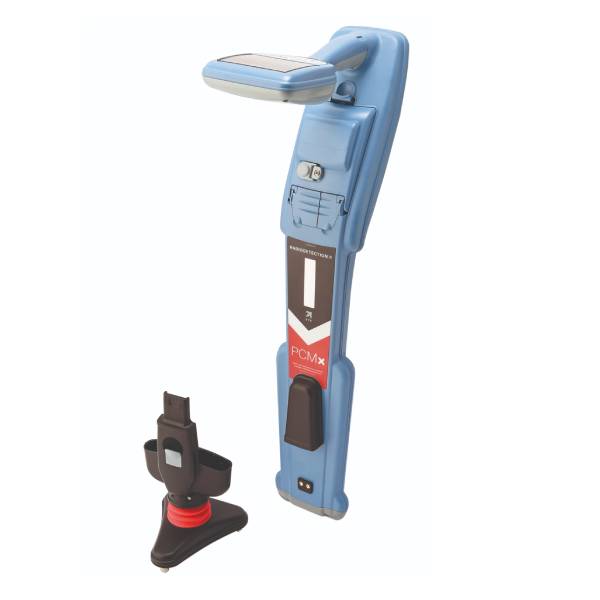

Локатор Radiodetection PCMx

Radiodetection PCMx — це багатофункціональний трасошукач та картограф струму трубопроводів (Pipeline Current Mapper), який використовується для:

• виявлення дефектів ізоляції (методи ACVG, ACCA),
• трасування підземних комунікацій (металевих і неметалевих),
• оцінки напрямку струму,
• вимірювання глибини та сили сигналу.

Прилад поєднує функції RD8100PDLG (точного локатора) з можливістю підключення магнітометричної ніжки, що розширює його застосування до досліджень стану ізоляції труб.

Основні технічні характеристики

Живлення та автономність

• Акумулятор: Li-Ion, знімний, перезаряджуваний
• Час роботи:
  • До 35 год (Li-Ion)
  • До 13 год (2 × D-Cell, NiMH або Alkaline)
• Зарядка:
  • 100–250 В, 50/60 Гц (мережева)
  • 12–24 В DC (автомобільна)
• Час зарядки: ~3 години до 80%
• Індикатор заряду, автоматичне розпізнавання типу батареї

 GNSS (GPS)

• Вбудований модуль GNSS:
  • Супутники: GPS, GLONASS, Galileo
  • Точність: до 3 м (CEP), підтримка SBAS (WAAS, EGNOS, MSAS)
• Можливість підключення зовнішнього GNSS через Bluetooth
• GPS-прив’язка кожного вимірювання

Режими локалізації

• Активні режими: Peak, Peak+, Null, Guidance, Broad Peak™
• Пасивні режими: Power, Radio, CPS, CATV, Passive Avoidance (Power + Radio)
• Частоти:
  • Стандартні: 4 Гц, 8 Гц, 512 Гц, 640 Гц, 8 кГц, 33 кГц, 65 кГц, 83 кГц, 131 кГц, 200 кГц
  • Кастомні: до 5 частот від 50 Гц до 1 кГц
• Додаткові функції:
  • Fault Find: з A-frame
  • Current Direction™ (CD): визначення напрямку струму
  • StrikeAlert™: попередження про мілке залягання
  • SideStep™: зміщення частоти для уникнення завад
  • iLOC™: дистанційне керування передавачем на відстані до 450 м

Продуктивність

• Чутливість:
  • 2 мА @ 1 м (4 Гц)
  • 5 мкА @ 1 м (33 кГц)
• Динамічний діапазон: 140 дБ RMS/√Hz
• Селективність: 120 дБ
• Точність вимірювання глибини:
  • ±3% на 2 м
  • ±5% на 3 м
• Точність локалізації: ±5% глибини
• Точність вимірювання струму (4 Гц): ±5% @ 1 м при 1 А
• Смуга пропускання фільтрів:
  • ±3 Гц (до 1 кГц)
  • ±10 Гц (від 1 кГц)
• Час запуску: <1 секунда
• Макс. глибина локалізації:
  • Кабелі/труби – 30 м
  • Зонди – 20 м

Дисплей і дані

• Висококонтрастний LCD-дисплей
• Виводиться:
  • сигнал, глибина, струм, напрямок, GPS, тип аксесуара, режим, рівень батареї тощо
• Аудіосигнали: змінюються залежно від режиму (реальні/синтезовані тони)

Реєстрація і передача даних

• Об’єм пам’яті:
  • до 10 000 вимірювань у режимі опитування
  • понад 500 днів логування, 1 запис/сек
• Інтерфейси:
  • Bluetooth®, USB 2.0, 3.5 мм аудіо вихід
• Типи даних: GPS, глибина, струм, сигнал, напрямок, дата/час, аксесуари, параметри користувача тощо
• Формати експорту: .csv, .xls, .kml (для Google Earth)
• Супровідне ПЗ:
  • PCM Manager™ (Windows) для налаштування, оновлення та експорту
  • Мобільний додаток (Android) для живої мапінгації, коментарів, експорту GPS-даних

Фізичні характеристики

• Матеріал корпусу: ударостійкий ABS-пластик
• Вага: 2.2 кг з акумулятором
• Розміри:
  • з магнітометричною ніжкою: 745×286×134 мм
  • без ніжки: 648×286×125 мм
• Захист: IP65
• Температура роботи: −20 до +50 °C

 Сумісність та стандарти

• Сертифікація: EN 61010-1, EN 61326-1, RoHS, WEEE
• Заводський сертифікат калібрування
• Підтримка eCert™ – дистанційне калібрування через інтернет

Комплектація

• Прилад із ніжкою
• Li-Ion акумулятор + зарядка (мережева)
• USB-кабель
• Коротка інструкція користувача

Додаткові аксесуари (опційно)

• A-frame для пошуку дефектів
• Клеми (Locator clamps)
• Стетоскопи
• Різні типи зонд (Sonde)
• Сумка, кейс, GPS-пристрої, навушники

Переваги

• Сумісність із RD8100
• Вбудований GPS
• Підтримка методів ACVG / ACCA
• Висока точність у глибинах до 30 м
• Великий вибір частот
• Надійний корпус та тривала автономність
• Зручний мобільний додаток
