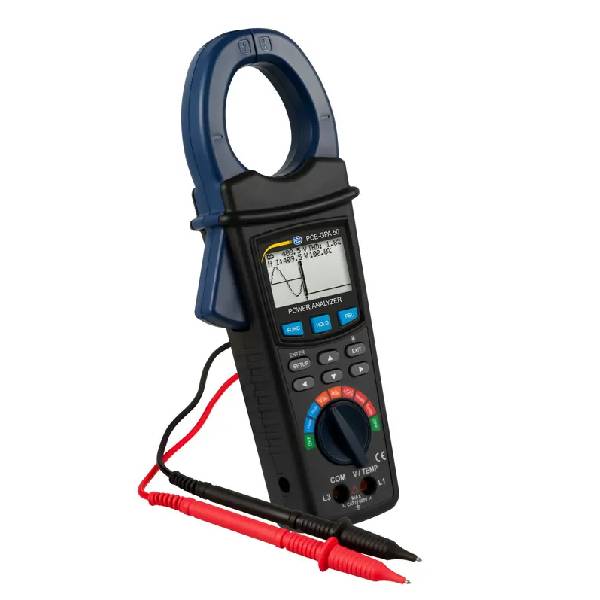

Однофазний вимірювач потужності PCE-GPA 50

Кліщі для вимірювання струму до 2000 А / TRMS вимірювання / Вимірювання потужності / Аналіз гармонік / Графічний дисплей з підсвіткою / Зберігання даних / Мережеве та акумуляторне живлення

PCE-GPA 50 – це вимірювач струму з кліщами, призначений для вимірювання струму в однофазних або трифазних навантаженнях. Цей пристрій особливо виділяється завдяки широкому діапазону вимірювань струму до 2000 А. Ще однією перевагою є графічний дисплей, на якому, крім числових значень вимірювань, також може бути відображена форма хвилі фази. Також пристрій може вимірювати напругу, що дозволяє розраховувати активну, явну та реактивну потужність за допомогою фазового кута. Крім того, кліщі здатні вимірювати інші параметри мережі, такі як енергія, коефіцієнт потужності та гармоніки.

Окрім розширених функцій вимірювання, цей пристрій також має функцію реєстратора даних. Усі виміряні значення можна зберігати безпосередньо на micro SD карті. Кліщі живляться від 2-х батарейок типу AA 1.5V, але також є можливість підключити блок живлення для тривалих вимірювань.

Основні особливості

• Графічний дисплей для зручного відображення даних.
• Функція реєстратора даних на Micro-SD карті.
• Підтримує вимірювання для 1 та 3 фаз.
• Вимірювання температури за допомогою термопари.
• Вимірювання напруги в діапазоні 10V … 600V AC RMS.
• Вимірювання струму в діапазоні 5 … 2000 A AC RMS.
• Відкриття кліщів до 50 мм.
• Аналіз гармонік до 50-го порядку.

Технічні характеристики

• Вимірювання змінної напруги (AC V):
  Діапазон вимірювання: 10 … 600 В
  Роздільна здатність: 0.1 В
  Точність: ±(0.5% … 3 цифри)
  Пікові значення: ±(5% … 30 цифр)
• Вимірювання змінного струму (AC A):
  Діапазон вимірювання: 5 … 2000 А
  Роздільна здатність: <100 А: 0.01 A, <200 A: ±(1% + 0.5 A), <1000 A: 0.1 A, >200 A: ±(1% + 5 A),

1000 A: 1 A, ±(5% + 30 цифр)

• Коефіцієнт потужності (PF):
  Діапазон вимірювання: 0 … 1
  Роздільна здатність: 0.001
  Точність: ±0.04
• Фазовий кут:
  Діапазон вимірювання: -180° … 180°
  Роздільна здатність: 0.1°
  Точність: ±1° x PF
• Частота:
  Діапазон вимірювання: 45 … 65 Гц
  Роздільна здатність: 0.1 Гц
  Точність: ±0.2 Гц
• Активна, реактивна та явна потужність (W / VA / VAR):
  Діапазон вимірювання: 0 … 9,999 мВт / 0.1 … 0.001 МВт
  Точність: ±(1.5% + 20 цифр)
• Аналіз гармонік змінної напруги (AC V):
  1 … 20-й порядок: 0.1 В, ±(2% + 5 цифр)
  21 … 50-й порядок: 0.1 В, ±(4% + 5 цифр)
• Аналіз гармонік змінного струму (AC A):
  1 … 20-й порядок: <100 А: 0.01 А, ±(2% + 5 цифр) **21 … 50-й порядок**: >1000 А: 1 А, ±(4% + 5 цифр)
• Абсолютне спотворення гармонік:
  0 … 20%: 0.1%, ±(2% + 5 цифр)
  20.1 … 100%: 0.1%, ±(6% + 10 цифр)
• Температура (термопара типу K):
  -100 … 199.9°C / -148 … 391.8°F: 0.1°C / 0.18°F, ±(1% + 1°C / 1.8°F)
  200 … 1300°C / 392 … 2372°F: 1°C / 1.8°F, ±(1% + 2°C / 3.6°F)
• Екран: Графічний LCD
• Вхідний імпеданс для напруги (AC V): 10 МОм
• Діапазон частот: 40 Гц … 1 кГц
• Перевантаження:
  Для напруги (AC V): 720 В RMS
  Для струму (AC A): 2100 А
• Зберігання даних: Micro SD карта
• Частота оновлення даних: 1 секунда
• Частота зберігання даних: 2 … 7200 секунд
• Формат зберігання: XLS
• Інтерфейс: Серійний інтерфейс для передачі даних в реальному часі на ПК (необхідний SOFT-LUT-USB)
• Живлення: 2 x 1.5V AA батареї або 9V / 800 мА адаптер живлення
• Споживана потужність: 60 мА DC
• Ємність кліщів: 50 мм
• Умови експлуатації: 0 … 50°C / 32 … 122°F, макс. 80% вологість
• Вага: Приблизно 595 г / 1.3 фунти
• Розміри: 280 x 106 x 47 мм / 11 x 4.2 x 1.9 дюймів

Комплектація:

• 1 x 1-Фазний лічильник потужності PCE-GPA 50
• 1 x Набір вимірювальних проводів
• 2 x Крокодилові затискачі
• 1 x Micro SD карта пам’яті
• 1 x Блок живлення 9V / 800 мА
• 2 x Батарейки 1.5V AA
• 1 x Чохол для перенесення
• 1 x Посібник користувача

PCE-GPA 50 – це універсальний вимірювальний прилад, що є ідеальним інструментом для аналізу електричних систем, вимірювання потужності та перевірки якості енергії в промислових і комерційних мережах.
