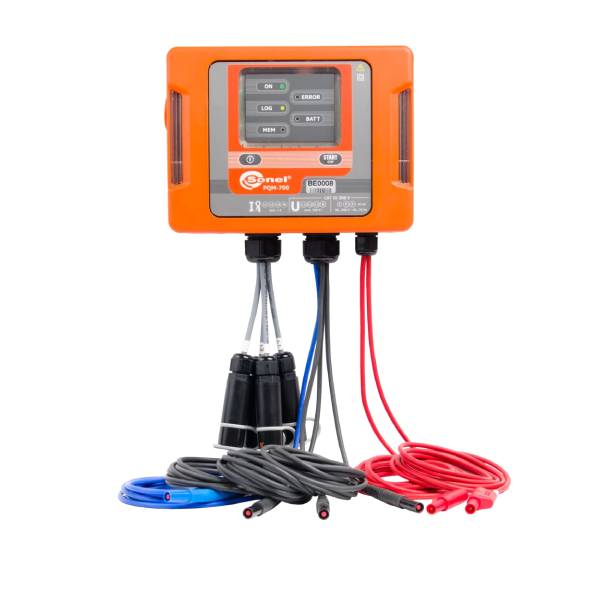

Аналізатор якості електроенергії Sonel PQM-700

• 4 струмові входи , вимірювання фізичного струму в нейтральному провіднику.
• Реєстрація до 1100 параметрів , запис середніх, максимальних, мінімальних і миттєвих значень.
• Реєстрація на відповідність польському системному регламенту.
• Вбудований нагрівач , стабільна робота при низьких температурах до -20ºC.
• Вбудована акумуляторна батарея, автономність лічильника (мін. 6 годин).
• Герметичність корпусу IP65 , можливість роботи в дощ, сніг, підвищену вологість.

• Напруга L1, L2, L3, N (чотири вимірювальних входи) – середнє, мінімальне, максимальне і миттєве значення в діапазоні до 760 В, можливість взаємодії з трансформаторами напруги.
• Струми L1, L2, L3, N (чотири вимірювальних входу) – середнє, мінімальне, максимальне і миттєве значення, вимірювання струму в діапазоні до 6 кА (в залежності від використовуваних струмових кліщів), можливість взаємодії з трансформаторами струму.
• Пік-фактори для струму (CFI) і напруги (CFU).
• Частота в діапазоні 40 Гц – 70 Гц.
• Активна (P), реактивна (Q), спотворення (D), повна (S) потужність з характером реактивної потужності (ємнісна, індуктивна).
• Розрахунок реактивної потужності за методами Будеану та IEEE 1459.
• Активна енергія (E _P ), реактивна енергія (E _Q ), повна енергія (E _S ).
• Коефіцієнт потужності, cosφ, tgφ.
• Гармоніки напруги і струму до 40.
• Повний коефіцієнт гармонійних спотворень THD для струму та напруги.
• Індикатор короткочасного (P _ST ) і тривалого (P _LT ) світлового мерехтіння.
• Дисбаланс напруг (відповідає IEC 61000-4-30 клас S) і струмів.
• Запис подій для струму та напруги з формами хвиль і діаграмами RMS _1/2 періоду.
• Усі параметри записуються відповідно до класу S стандарту IEC 61000-4-30.

• З номінальною частотою 50/60 Гц
• З номінальною напругою: 64/110 В;110/190 В; 115/200 В; 120/208 В 127/220 В; 133/230 В; 220/380 В; 230/400 В; 240/415 В; 254/440 В; 265/460 В; 277/480 В, 290/500 В, 400/690 В
• Постійний струм
• Про макет:
  • однофазні
  • двофазний з нульовим провідником
  • трифазні – зірка з нейтраллю і без неї
  • трифазний – трикутник
  • трифазний – зірка без нейтралі в системі Арона
  • трифазний – трикутник в системі Арона
  • з трансформаторами напруги і струму

Аналізатор забезпечує комплексні вимірювання параметрів якості електроенергії в класі S відповідно до стандарту IEC 61000-4-30, що гарантує високу точність результатів. Навіть при температурі навколишнього середовища -20ºC вимірювання надійні, а робота приладу стабільна – все завдяки вбудованому нагрівачу.

Завдяки внутрішньому акумулятору аналізатор не вимикається при пропаданні напруги, але зберігає запис – до 6 годин . Дані записуються на знімну карту пам’яті на 2 ГБ. Їх можна зчитувати за допомогою USB-з’єднання або зовнішнього зчитувача, а потім аналізувати в програмному забезпеченні Sonel Analysis.

Усі зареєстровані параметри, включаючи вказані події, можна легко прочитати за допомогою спеціального програмного забезпечення Sonel Analysis. Розширені функції програми дозволяють переглядати зібрані результати та зберігати їх на жорсткому диску комп’ютера у вигляді необроблених даних або звітів.

Sonel Analysis постійно оновлюється та вдосконалюється. Це дозволяє користувачеві йти в ногу з останніми вимогами норм і стандартів.

PQM-700 виконує свою роль у промисловості – електрики, сервісні служби тощо – як дешевий багатофункціональний реєстратор параметрів навантаження. Він також використовується споживачами та виробниками відновлюваної енергії (вітряні електростанції, фотоелектричні ферми), де потрібен 4-квадрантний аналіз потужності.

Sonel Analysis

Sonel Analysis — програма, необхідна для роботи з аналізаторами PQM. Програмне забезпечення дозволяє:

• конфігурація аналізатора,
• зчитування даних із реєстратора,
• попередній перегляд мережевих параметрів у режимі реального часу (читаються через GSM модем),
• видалення даних в аналізаторі,
• представлення даних у вигляді таблиць,
• представлення даних у вигляді діаграм,
• аналіз даних і генерація звітів відповідно до стандарту PN-EN 50160, регулювання системи та інших визначених користувачем стандартних умов – також для фотоелектричних мікроустановок до 50 кВт, з розподілом для станів активної потужності P> 0, P <0 і P = 0 та з урахуванням графіків Q ₁ = f (U ₁ / U _n ) і cosφ = f (P / P _n ),
• незалежне обслуговування багатьох аналізаторів,
• оновлення до нових версій через веб-сайт.

Програма дозволяє зчитувати вибрані параметри та їх графічне представлення в реальному часі. Ці параметри вимірюються незалежно від реєстрації, збереженої в пам’яті. Користувач може побачити:

• графіки напруги та струму (осцилограф),
• графіки напруги і струму в часі,
• фазова діаграма,
• вимірювання багатьох параметрів,
• гармоніки та потужності гармоній (оцінка напрямку гармоній),
• інтергармоніки.
