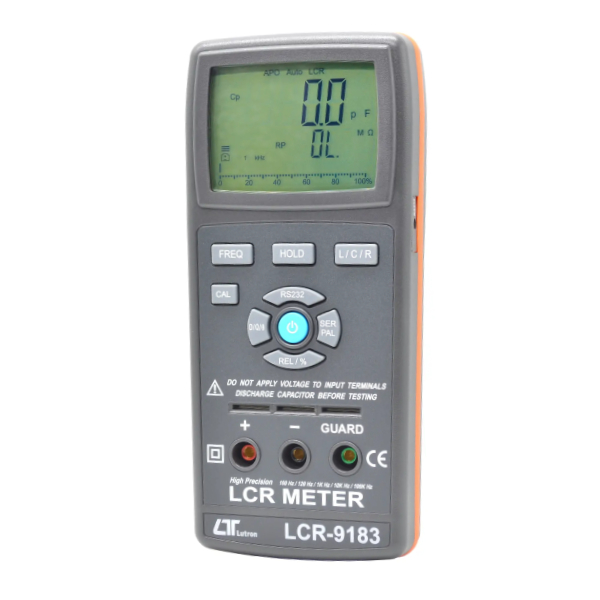

Вимірювач імпедансу (LCR) LUTRON LCR-9183
| Категорія: | Вимірювачі імітансу | LCR |
| Бренд: | Lutron | Тайвань |
| Артикул (SKU): | PS-1922 |
Опис: Вимірювач імпедансу (LCR) LUTRON LCR-9183
LUTRON LCR-9183 – професійний портативний прилад для вимірювання параметрів LCR (індуктивність, ємність, активний опір), а також додаткових параметрів: добротність, коефіцієнт загасання, тангенс кута діелектричних втрат (Q, D, θ).
LCR-метр LUTRON LCR-9183 оснащено дворядним РК-дисплеєм з відображенням значень до 19999/1999. Прилад має такі вбудовані функції: інтелектуальна перевірка та вимірювання AutoLCR, автоматичне вимкнення живлення та можливість вибору послідовного/паралельного режимів. Ергономічний дизайн і міцний корпус забезпечують надійне вимірювання показань навіть у польових умовах. Для обробки отриманих даних LCR-9183 підключається до комп’ютера через роз’єм RS232/USB.
LUTRON LCR-9183 використовують для вимірювання індуктивності L, ємності C, опору R, тангенса кута втрат D, добротності Q, кута зсуву фази Θ, а також еквівалентного послідовного опору конденсаторів і котушок індуктивності (ESR) на різних частотах вимірювання.
Прилад призначений для застосування в конструкторських бюро та лабораторіях з розробки радіоелектронних пристроїв, у виробництві прецизійної електроніки, для ремонту радіоелектронних пристроїв тощо.
Ключові риси LCR-метра LUTRON LCR-9183
- Подвійний РК-дисплей з відліком 19999/1999.
- Вбудована функція інтелектуальної перевірки і вимірювання AutoLCR.
- Можливість вибору послідовного/паралельного режимів.
- Вимірювання Ls/Lp/Cs/Cp з параметрами D/Q/θ/ESR.
- Підтримка режиму DCR від 1,00 Ом до 200,00 МОм.
- Можливість зміни частоти тесту: 100 Гц/120 Гц/1 кГц/10 кГц/100 кГц.
- Рівень сигналу змінного струму: типово 0,6 В діапазону.
- Діапазон випробувань (наприклад, F = 1 кГц):
- L: від 200,00 мкГн до 2000,00 Гн
- C: від 2000 пФ до 2000 мкФ
- R: від 20,000 Ом до 200,0 МОм
- Багаторівневий детектор акумулятора.
- Можливість підключення до ПК або ноутбука за допомогою інтерфейсів RS232/USB.
- Для економії заряду акумулятора прилад оснащено автоматичним вимкненням живлення.
Технічні характеристики LCR-метра LUTRON LCR-9183
| Дисплей | розмір РК-дисплея: 66,8 х 52,8 мм |
| Частота струму тестування | 100 Гц/120 Гц/1 кГц/10 кГц/100 кГц |
| Функції |
|
| Коефіцієнт втрат | 0,000 ~ 1999 |
| Коефіцієнт добротності | 0,000 ~ 1999 |
| Тангенс кута діелектричних втрат | ±90° |
| Калібрування | відкрите/швидке калібрування |
| Data Hold | утримання даних на дисплеї |
| Обмін даними | комп’ютерний інтерфейс RS232/USB |
| Вимикання живлення | автоматичне вимкнення для збільшення часу автономної роботи або ручне вимкнення кнопкою |
| Температура експлуатації | 0 ~ 50 °C |
| Робоча відносна вологість повітря | менше 85 % відносної вологості |
| Джерело живлення | батарея 9 В |
| адаптер змінного/постійного струму 9 В (опційно) | |
| Споживання енергії | постійний струм близько 35 мА |
| Габарити пристрою | 193 х 88 x 41 мм |
| Вага пристрою | 382 г (тільки вимірювач) |
Електричні характеристики (23 ± 5 °С)
|
Опір (DCR) |
||
|
Діапазон |
Точність |
Зауваження |
|
20 Ом |
±(0,8 % + 5 цифр) |
після короткого калібрування |
|
200 Ом |
±(0,8 % + 5 цифр) |
|
|
2 КОм |
±(0,8 % + 5 цифр) |
|
|
20 КОм |
±(0,8 % + 5 цифр) |
|
|
200 КОм |
±(0,8 % + 5 цифр) |
|
|
2 МОм |
±(0,8 % + 5 цифр) |
після відкритого калібрування |
|
20 МОм |
±(1,5 % + 5 цифр ) |
після відкритого калібрування |
|
200 МОм |
±(2,5 % + 5 цифр ) |
після відкритого калібрування |
|
Опір (Rp/Rs) |
|||
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
100 Гц/120 Гц |
1000 Гц |
|
|
20 Ом |
±(1,2 % + 5 цифр) |
±(1,2 % + 5 цифр) |
після короткого калібрування |
|
200 Ом |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
2 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
20 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
200 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
2 МОм |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після відкритого калібрування |
|
20 МОм |
±(1,5 % + 5 цифр) |
±(2,5 % + 5 цифр) |
після відкритого калібрування |
|
200 МОм |
±(2,5 % + 5 цифр) |
±(6 % + 5 цифр) |
після відкритого калібрування |
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
10 кГц |
100 кГц |
|
|
20 Ом |
±(1,2 % + 5 цифр) |
±(2,5 % + 5 цифр) |
після короткого калібрування |
|
200 Ом |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
2 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
20 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
200 КОм |
±(0,8 % + 5 цифр) |
±(0,8 % + 5 цифр) |
|
|
2 МОм |
±(1,5 % + 5 цифр) |
±(3 % + 5 цифр) |
після відкритого калібрування |
|
20 МОм |
±(2,5 % + 5 цифр) |
————————- |
після відкритого калібрування |
Примітки:
- Якщо імпеданс більше 10 КОм, на дисплеї відображається Rp.
- Якщо імпеданс менше 10 КОм, на дисплеї відображається Rs.
- Якщо потрібно отримати точне значення, слід протестувати компонент на «контактних клемах» або за допомогою опційного тестера SMD, SMDA-22 чи SMD тестового затискача, SMDC-21.
|
Ємність (Cp/Cs): D ≤0.1 |
|||
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
100 Гц/120 Гц |
1000 Гц |
|
|
20 пФ |
±(2,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після відкритого калібрування |
|
200 пФ |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після відкритого калібрування |
|
2000 пФ |
±(1,2 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після відкритого калібрування |
|
20 нФ |
±(1,0 % + 5 цифр) |
±(1 % + 5 цифр) |
|
|
200 нФ |
±(1,0 % + 5 цифр) |
±(1 % + 5 цифр) |
|
|
2000 нФ |
±(1,0 % + 5 цифр) |
±(1 % + 5 цифр) |
|
|
20 мкФ |
±(1,0 % + 5 цифр) |
±(1 % + 5 цифр) |
|
|
200 мкФ |
±(1,0 % + 5 цифр) |
±(1 % + 5 цифр) |
після короткого калібрування |
|
2000 мкФ |
±(2 % + 5 цифр) |
±(2 % + 5 цифр) |
після короткого калібрування |
|
20 мкФ |
±(3 % + 5 цифр) |
————————- |
після короткого калібрування |
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
10 кГц |
100 кГц |
|
|
20 пФ |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після відкритого калібрування |
|
200 пФ |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
після відкритого калібрування |
|
2000 пФ |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
після відкритого калібрування |
|
20 нФ |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
200 нФ |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
2000 нФ |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
20 мкФ |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
|
|
200 мкФ |
±(2 % + 5 цифр) |
————————- |
після короткого калібрування |
Примітки:
- Якщо імпеданс більше 10 КОм, на дисплеї відображається Cp.
- Якщо імпеданс менше 10 КОм, на дисплеї відображається Cs.
- Якщо потрібно отримати точне значення, слід протестувати компонент на «контактних клемах» або за допомогою опційного тестера SMD, SMDA-22 чи SMD-тестового затиску, SMDC-21.
|
Індуктивність (Lp/Ls): D ≤0,1 |
|||
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
100 Гц/120 Гц |
1000 Гц |
|
|
20 мкГн |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після короткого калібрування |
|
200 мкГн |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після короткого калібрування |
|
2000 мкГн |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
|
|
20 мГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
200 мГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
2000 мГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
20 Гн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
200 Гн |
±(1,0 % + 5 цифр) |
±(1,5 % + 5 цифр) |
|
|
2000 Гн |
±(2 % + 5 цифр) |
————————- |
після відкритого калібрування |
|
Діапазон |
Точність |
Точність |
Зауваження |
|
|
10 кГц |
100 кГц |
|
|
20 мкГн |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після короткого калібрування |
|
200 мкГн |
±(1,5 % + 5 цифр) |
±(1,5 % + 5 цифр) |
після короткого калібрування |
|
2000 мкГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
20 мГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
200 мГн |
±(1,0 % + 5 цифр) |
±(1,0 % + 5 цифр) |
|
|
2000 мГн |
±(1,0 % + 5 цифр) |
————————- |
|
Примітки:
- Якщо імпеданс більше 10 КОм, на дисплеї відображається Lp.
- Якщо імпеданс менше 10 КОм, на дисплеї відображається Ls.
- Якщо потрібно отримати точне значення, слід протестувати компонент на «контактних клемах» або за допомогою опційного тестера SMD, SMDA-22 чи SMD-тестового затиску, SMDC-21.
Комплектація LCR-метра LUTRON LCR-9183
- LCR-метр LUTRON LCR-9183.
- Посібник з експлуатації.
- Затискачі-крокодили.
Додаткові аксесуари:
- тестер (SMD, SMDA-22)
- тестовий затискач (SMD, SMDC-21)
- кобура (HS-03)
- адаптер змінного й постійного струму 9 В
- жорсткий кейс для транспортування і зберігання (CA-06)
- м’який кейс для транспортування і зберігання (CA-05A)
