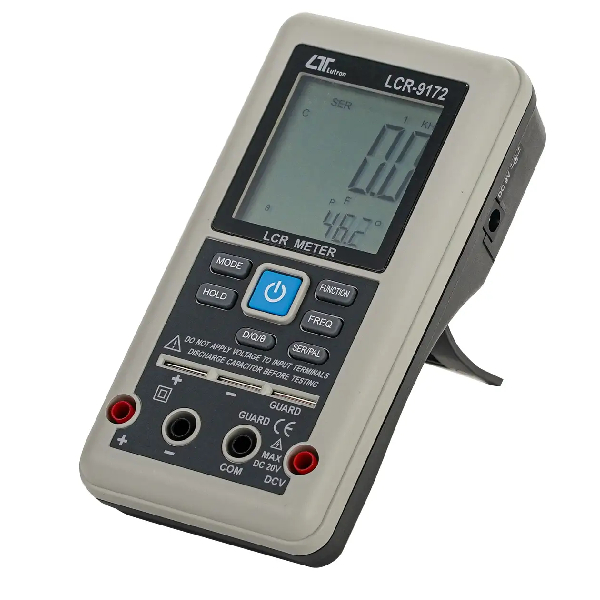

Вимірювач імпедансу (LCR) LUTRON LCR-9172

LUTRON LCR-9172 – портативний професійний пристрій для вимірювання параметрів LCR (індуктивність, ємність, активний опір), а також додаткових параметрів: добротність, коефіцієнт загасання, кут діелектричних втрат (кут зсуву фаз між струмом та напругою) (Q, D, θ).

Ергономічний дизайн, міцний корпус та компактні розміри забезпечують надійне вимірювання показань навіть у польових або промислових умовах. Вимірювач оснащено дворядним РК-дисплеєм з відображенням значень до 6000. Вбудовані функції вимірювання DCV, LCR, DCR, автоматичного вимкнення живлення, Data hold (утримання результатів вимірювання на дисплеї), індикація низької напруги акумулятора та можливість вибору послідовного/паралельного режимів вимірювання значно полегшують роботу користувача.

LCR-метр LUTRON LCR-9172 використовують для вимірювання індуктивності L, ємності C, опору R, коефіцієнту затухання D, добротності Q, кута зсуву фази Θ, а також еквівалентного послідовного опору конденсаторів і котушок індуктивності (ESR) на різних частотах вимірювання. Прилад призначений для застосування в конструкторських бюро та лабораторіях з розробки радіоелектронних пристроїв, у виробництві прецизійної електроніки, для ремонту радіоелектронних пристроїв тощо.

Ключові риси LCR-метра LUTRON LCR-9172

• Пристрій має ергономічний дизайн та компактні розміри, що забезпечують надійне вимірювання показань навіть у польових або промислових умовах.
• Вимірювання до 6000 відліків.
• Вбудована функція вимірювання DCV.
• Діапазон випробувань (наприклад, F = 1 кГц):
  • L: від 600.0 мкГн до 200.0 Гн.
  • C: від 600.0 пФ до 10.00 мФ.
  • R: 60.0 Ом до 20.00 МОм.
• Можливість вибору послідовних/паралельних режимів вимірювання.
• Режим DCR вимірює від 60.0 до 20.00 МОм.
• Доступні чотири тестові частоти: 100 Гц/120 Гц/1 кГц/10 кГц для вимірювання L/C/R
• Вимірювання Ls/Lp/Cs/Cp з параметрами D/Q/θ/ESR.
• Функція Data hold – утримання результатів вимірювання на дисплеї.
• Наявність подвійного блоку живлення, акумулятора або адаптера AC/DC.
• Високопродуктивний аналоговий інтерфейс для вимірювання опору (Z).
• Підтримка вимірювання Z/DCR для режиму LCR.
• Вбудована проста схема DMM для підтримки режиму DCV.
• Індикація низької напруги акумулятора.
• Мінімальний опір джерела сигналу – типово 120 Ом.
• Діапазон резисторів зі співвідношенням 6 штук, що використовується для режиму LCR.
• Підтримка звукового сигналу сигналізації з можливістю керування та частотою вибору.

Технічні характеристики LCR-метра LUTRON LCR-9172

Електричні характеристики (23 ± 5 °С)

Примітки:

• Всі технічні характеристики залежать від роботи акумулятора.
• Не подавайте напругу більше 30 В на вхідні клеми.

Примітка:

• Всі технічні характеристики залежать від роботи акумулятора.
• Перед вимірюванням зарядіть акумулятор.
• Не подавайте напругу більше 30 В на вхідні клеми
• Якщо потрібно отримати точне значення, слід протестувати компонент на «контактних клемах» або за допомогою опційного тестера SMD, SMDA-22 чи SMD-тестового затиску, SMDC-21.

Конфігурація діапазону масштабів

Примітка:

• Всі технічні характеристики залежать від роботи акумулятора.
• Не подавайте напругу більше 30 В на вхідні клеми
• Перед вимірюванням розрядіть конденсатор.
• Якщо потрібно отримати точне значення, слід протестувати компонент на «контактних клемах» або за допомогою опційного тестера SMD, SMDA-22 чи SMD-тестового затиску, SMDC-21.

Комплектація LCR-метра LUTRON LCR-9172

• LCR-метр LUTRON LCR-9172
• Посібник з експлуатації.
• Затискачі-крокодили.

Опційні аксесуари

• Тестер (SMD, SMDA-22)
• Тестовий затискач (SMD, SMDC-21)
• Адаптер AC/DC 9 В
