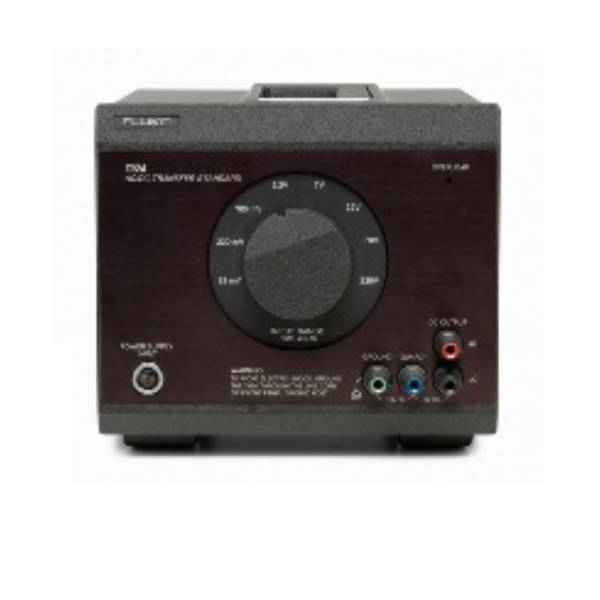

Еталон порівняння постійної та змінної напруги Fluke 792A

Пристрій Fluke 792A – надточний тепловий стандарт порівняння змінного/постійного струму AC/DC Thermal Transfer Standard, призначений для задоволення найжорсткіших вимог до простежуваності змінного струму. Завдяки використанню патентованого RMS-датчика Fluke Calibration та тонкоплівкових резисторів, пристрій 792A демонструє виняткову точність порівняння з похибкою ±10 мільйонних часток (±5 мільйонних часток за NIST, або Національним інститутом стандартів та технологій). Пристрій 792A також забезпечує роботу в широкому діапазоні напруги – від 2 мВ до 1 000 В і в широкому діапазоні частот – від 10 Гц до 1 МГц.

Твердотільний RMS-датчик Fluke Calibration також забезпечує для пристрою 792A виняткову температурну стабільність та малий час стабілізації. Тепер ви можете підготуватись до вимірювань не за 30 хвилин, а за 30 секунд. Для спрощення процесу порівняння вихід 2 У пристрої 792A дозволяє використовувати цифровий мультиметр високої роздільної здатності, а не нуль-індикатор.

Пристрій 792A призначений для калібрування найбільш точних вимірювальних приладів змінного струму, наявних у вашій метрологічній лабораторії, включаючи калібратори типу Fluke Calibration 5700A/5720A, вольтметри типу Fluke Calibration 8506A або HP F355

Пристрій 792A складається із чотирьох модулів. Блок обміну є основним аналоговим компонентом пристрою 792A для діапазону від 20 мВ до 220 В. Роз’єми Type-N з нержавіючої сталі забезпечують низьке ослаблення сигналу і високу повторюваність результату вимірювання. Окремі блоки живлення дозволяють незалежно транспортувати для калібрування блок обміну та резистор для діапазону 1 000 В. Резистор для діапазону 1 000 В ізолює тепло, що виділяється при високих напругах, поза головним блоком обміну. Резистор діапазону має низький температурний коефіцієнт, швидко стабілізується та демонструє малі відмінності для змінного/постійного струму. Перемикач живлення без розриву струму забезпечує перемикання між входами змінного та постійного струму.

Кожен пристрій 792A транспортується із заводу відповідно до національних стандартів. Кожен пристрій 792A містить таблицю поправочних коефіцієнтів та невизначеностей для вимірюваної різниці змінного/постійного струму.

Пристрої A40 та A40A підтримують вимірювання передачі змінного струму. Потрібно додатково придбаний адаптер 792A-7004 Adapter.

Ключові риси Fluke 792A

• Точність, швидкодія та простота використання
• Повністю відстежувані характеристики
• Дев’ять діапазонів від 22 мВ до 1 000 В (із зовнішнім діапазоном резистором)
• Візуальне та звукове попередження про наближення умови навантаження
• Вхідний роз’єм розташований на задній панелі
• Двохвольтний (повна шкала) вихід дозволяє використовувати цифровий мультиметр високої роздільної здатності для спрощення вимірювань передачі
• Зовнішній блок живлення робить настільне застосування зручнішим і спрощує транспортування блоку обміну для калібрування.

Точність, швидкодія та простота використання

Серцем пристрою 792A є твердотільний патентований тепловий RMS-датчик, який з 1979 року використовується у великій кількості виробів Fluke Calibration. Його вихідна напруга становить 2 В, тоді як у традиційних термопар вона становить 7-10 мВ. Це означає, що пристрій 792A демонструє відмінні характеристики відношення “сигнал/шум” і мінімальні похибки позиціонування – аж до 10 мільйонів часток від вхідної напруги. Вихідна напруга 2 В дозволяє також проводити вимірювання з високою роздільною здатністю, так що для передач ви можете використовувати цифровий вольтметр, а не нуль-індикатор. Завдяки своїм малим габаритам RMS-датчик має дуже низьку теплову масу, так що пристрій 792A стабілізується за 30 сек і може використовуватися в широкому діапазоні температур від 11 до 35 °C. Конструкція RMS-датчика відрізняється високою міцністю та надійністю. Кожен пристрій створюється з розрахунком використання уточнюючих стандартів компанією Fluke Microelectronics Operation для підтримки необхідної якості та сталості.

Повністю відстежувані характеристики

Кожен пристрій 792A, що постачається компанією Fluke Calibration, має сертифікат калібрування. До нього додається таблиця поправочних коефіцієнтів та невизначеностей для вимірюваних різниць змінного/постійного струму.

З метою підтримки вимог до простежуваності такого точного приладу, як пристрій 792A, департамент метрології компанії Fluke Calibration розробив унікальну систему передачі еталонних значень національної лабораторії в середу виробництва 792A. Ця система ґрунтується на перевірених методах, розроблених для утримання стандарту напруги постійного струму 732A в межах кількох частин на 100 мільйонів. Дані статистичної обробки, отримані з послідовного порівняння взаємного практично ідентичних пристроїв 792A, використовуються для мінімізації невизначеностей передачі. Для досягнення більш високого рівня експлуатації можна орієнтуватися на невизначеності передачі для пристрою 792A, призначені безпосередньо будь-якою організацією за національними стандартами.

Компанія Fluke Calibration забезпечує періодичне калібрування та повторну сертифікацію. Ця послуга полягає у повторенні процедури первинного калібрування. Разом із приладом власнику передається нова таблиця поправочних коефіцієнтів та невизначеностей для вимірюваних відмінностей змінного/постійного струму.
