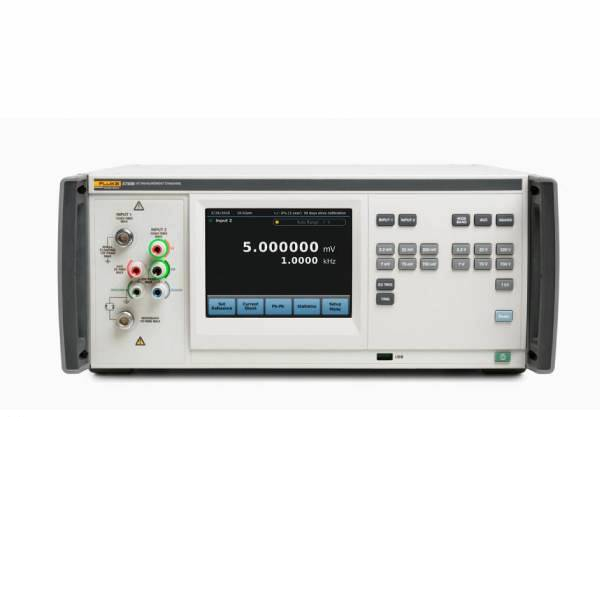

Еталон для вимірювання змінної напруги Fluke 5790B

Еталон для вимірювання змінної напруги Fluke 5790B – це багатоцільовий еталон вимірювання та передачі показань змінного струму для найвибагливіших завдань калібрування. Він поєднує в собі точність термоелектричного еталона-переносника та зручність використання цифрового мультиметра. Похибка вимірювання абсолютного значення напруги змінного струму становить лише ± 24 ppm (один рік, 23 ± 5 °C). 5790B розроблений для повної відповідності вимогам перевірки по змінному напрузі і струму і ширині смуги багатофункціональних калібраторів 5730A, 5720A і 5700A, багатоцільових калібраторів 5522A, 5502A, 5520A і 5502A5 еталонів-переносників та вольтметрів змінного струму.

5790B охоплює діапазон напруги змінного струму від 600 мкВ до 1000 В та діапазон частот від 10 Гц до 1 МГц. Варіанти широкосмугового напруження розширюють частотний діапазон до 30 або 50 МГц.

5790B у поєднанні з струмовими шунтами Fluke A40B тепер дозволяє виконувати прямі, абсолютні та відносні вимірювання струму без будь-яких обчислень.

5790B може використовуватися самостійно як вимірювальний пристрій або як еталон-переносник порівняно із зовнішнім джерелом напруги постійного струму. В обох випадках зазвичай стомлювальні перемикання та розрахунки виконуються 5790B автоматично, а результуюча різниця між змінним і постійним струмом відображається безпосередньо на легкочитаному повнокольоровому сенсорному екрані з діагоналлю 6,5 дюйма.

Нові особливості забезпечують поліпшення, всередині та зовні

З моменту випуску в 1990 році 5790A заробив неперевершену репутацію як найточніший зразок змінного струму в промисловості. Технологія, яка лежить в основі 5790A, та запатентований датчик RMS Fluke зробили його стандартним вибором для калібрувальних лабораторій по всьому світу. 5790B зберігає інноваційні технічні характеристики свого попередника, додаючи безліч нових можливостей та функцій, які розширюють робоче навантаження та надійність продукту.

Вимірювання абсолютного та відносного струму

Серія шунтуючих резисторів Fluke A40B забезпечує економічно ефективний спосіб розширити функціональність 5790B для вимірювання абсолютного та відносного змінного струму при калібруванні джерела змінного струму. Новий інтерфейс 5790B дозволяє вам ввести і зберегти поточні шунти в пам’яті. Може бути збережено до 150 шунтів разом із серійними номерами, постійні значення калібрування (24 AC/DC, п’ять точок помилок навантаження) та дати калібрування. Після завантаження інформації шунта 5790B може бути налаштований на вимірювання абсолютного або відносного змінного струму протягом декількох секунд шляхом підключення шунта та вибору відповідного шунта в головному меню. При використанні струмового шунта 5790B відображає напругу та струм вимірювання на дисплеї разом з інформацією про шунт.

Розширений широкосмуговий діапазон (50 МГц)

Широкосмуговий вхід та функція «/3» з діапазонами від 2,2 мВ до 7 В, 10 Гц – 30 МГц, взята у моделі 5790A. Нова широкосмугова опція “/5” ще більше розширює смугу пропускання до 10 Гц – 50 МГц. Розширений широкосмуговий діапазон розширює робоче навантаження продукту калібрування прецизійних опорних виходів потужності 50 МГц, якими обладнано більшість приладів для аналізу РЧ потужності.

Поліпшені характеристики

Режим прямих показань графічного інтерфейсу користувача відображає характеристики для вимірювання загальних несинусоїдальних сигналів плюс обчислення від піку до піку (при THD < 1 %). Це дозволяє миттєво отримати потрібну інформацію. На відміну від вакуумного флуоресцентного дисплея на 5790A, новий 6,5-дюймовий сенсорний ємнісний екран дозволяє бачити більше інформації на екрані, зменшуючи необхідність в перемиканнях між меню. 5790B тепер показує невизначеність вимірювання абсолютних значень постійного струму до ± 24 ppm (один рік, 23 ± 5 °C), забезпечуючи велику достовірність при вимірюванні еталона-переносника. Функція виділеного спеціального входу 50 МГц, 225 мВ, 50 Ом доступна як опція вимірювання еталонних виходів РЧ потужності. Опція “точково відкалібрована” на кінці кабелю метрологічного класу прецизійного рівня/стійкого по фазі. Розраховується виміряна потужність із навантаженням 50 Ом.

Функції статистики та сигналу від піку до піку

Статистика кількості зразків, стандартного відхилення, середнього, мінімального та максимального розраховується на базі показаних показань. Однією з переваг великого сенсорного екрану є можливість переглядати дані статистики, поки основні виміри ще відображаються на екрані. 5790B тепер виконує розрахунки сигналу від піку до піку Ви можете вибрати один із чотирьох сигналів: синус, квадрат, трикутник та укорочений. Для обчислення деяких із цих сигналів потрібно багато часу та сил. 5790B виконує всі розрахунки за вас, ґрунтуючись на вимірі, що значно скорочує час та можливість помилки.

Простий у використанні графічний інтерфейс та ергономічні характеристики

Графічний інтерфейс користувача забезпечує простоту читання меню, а також доступ до функцій одним натисканням. Виберіть діапазон і вхід за допомогою жорстких клавіш на передній панелі. Яскраво-червоний індикатор стану небезпечної напруги знаходиться на передній панелі і дозволяє відразу ж дізнатися, коли на клемах є небезпечна напруга. Як і у нового багатоцільового калібратора 5730A, на передній панелі розташовані клеми Visual Connection Management™, які загоряються, показуючи активні клеми та допомагаючи здійснити підключення правильно.

Точність, на яку ви можете покластися

5790B заснований на запатентованому твердотільному тепловому RMS-датчик Fluke, який встановлюється на ряд продуктів Fluke, таких як еталон напруги змінного/постійного струму 792A, з 1979 року. Датчик Fluke RMS – це справжній термоперетворювач, а не електронний перетворювач, який обчислює значення RMS. Через свою вихідну напругу 2 В, а не 7 мВ – 10 мВ традиційних термопар, датчик RMS має чудові характеристики сигнал-шум і мінімальну похибку зміни полярності. При більш високій вихідній напрузі можуть бути проведені більш точні виміри. А завдяки своєму невеликому розміру датчик RMS стабілізується швидко та працює у широкому діапазоні температур. 5790B також включає мережі герметичних тонкоплівкових резисторів, щоб мінімізувати похибки вимірювання змінного струму та покращити коефіцієнт температури. Датчик RMS та мережі тонкоплівкових резисторів розроблені Fluke для міцності та надійності. Кожен пристрій створюється з розрахунком використання уточнюючих стандартів компанією Fluke Microelectronics Group для підтримки необхідної якості та сталості.

Експлуатаційна гнучкість, що забезпечує продуктивність роботи

Різноманітність типів вхідних з’єднань дозволяє використовувати найбільш підходящий для конкретного завдання. У моделі 5790B передбачені чотири пари вхідних клем, два роз’єми N типу та дві пари п’ятисторонніх гвинтових клем. Один роз’єм N типу та одна пара гвинтових клем призначені для режимів вимірювання напруги змінного струму та зразка. Напруга змінного або постійного струму може подаватися на будь-яке вхідне з’єднання у всьому діапазоні 5790B, що дозволяє проводити автоматизовані вимірювання еталона змінного/постійного струму. 5790B автоматично визначає, яка напруга подається – змінна або постійна.

Другий вхід Type-N підтримує додатковий широкосмуговий режим. Вхідне з’єднання, що використовується, легко вибирається натисканням кнопки на передній панелі 5790B. Світлодіодний індикатор вказує на активні клеми.

При використанні 5790B і як вольтметра та як еталона-переносника вхідна напруга та частота відображаються на вимірювальному дисплеї. IВ режимі зразка різниця між змінним і постійним або змінним і змінним струмом завжди відображається на контрольному дисплеї в ppm, %, вольтах або у вигляді відношення.

5790B є пристроєм з повністю автоматичним перемиканням меж вимірювань і вибирає для вимірювання, що проводиться, оптимальний діапазон напруги. Також можна вручну вибрати та зафіксувати діапазони. Надійний захист входу 1200 В активний у всіх діапазонах напруги.

За допомогою тригерних кнопок можна переключити 5790B з безперервного на одиничні виміри вхідної напруги, що спрощує процес зняття показань через задані інтервали часу.

При використанні 5790B в режимі еталона опорна напруга зберігається, і всі вимірювання різниці напруг між змінним і постійним або змінним і змінним струмом проводяться щодо нього. Також можна зберегти середнє значення двох напруг як опорне, наприклад, для усунення помилок, що виникають під час зміни полярності постійного струму.

Інтуїтивно зрозуміле компонування елементів передньої панелі 5790B робить ручне виконання операцій швидким та простим. Кнопки та перемикачі логічно впорядковані та підписані. Всі повідомлення та меню чітко відображаються на яскравому сенсорному екрані 5790B.

Пристрій оснащений інтерфейсами USB, GPIB/IEEE-488, Ethernet та RS-232, і всі його функції можуть контролюватись за допомогою комп’ютера. За допомогою доступного драйвера пристрій 5790A може інтегруватися в автоматизовані системи під керуванням програмного забезпечення MET/CAL Calibration Software.

Короткі характеристики

Електромагнітна сумісність (ЕМС)

Загальні характеристики

5790B/AF

5790B/AF має високу абсолютну точність ± 0,23 % напруги (1 рік після заводського калібрування, 23 °C ±3 °C, за ступенем достовірності 95 %) на 50 МГц і 223,61 мВ, з використанням послідовного метрового кабелю, характеризується у цій точці для вимірювача РЧ потужності, вимір еталонного виходу 0 дБм. У режимі вимірювання РЧ потужності точність визначається на кінці послідовного кабелю з кривою, придатною для інших діапазонів і частот, що є поправкою першого порядку для втрат в кабелі.

Моделі і аксесуари

Аксесуари, загальні для всіх моделей
