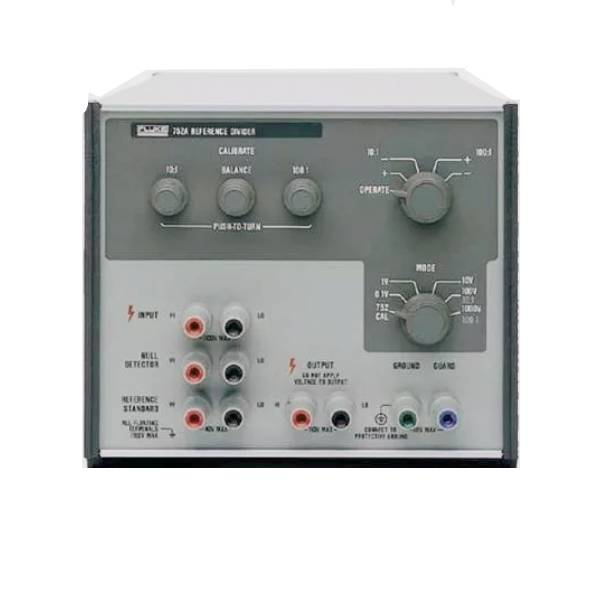

Еталонний дільник Fluke 752A

Еталонні дільники Fluke 752A є прецизійними дільниками 10:1 і 100:1, призначені насамперед для порівняння рівнів напруги постійного струму різних джерел зі стандартом напруги 10 В, таким як 732B.

Внутрішнє перемикання дозволяє проводити калібрування діапазонів 100 мВ, 1, 10, 100 і 1000 В калібратора напруги за допомогою стандарту 10, яким є пристрій 732B, без зміни з’єднань.

Процедура самокалібрування дозволяє компенсувати довгострокові зміни значення резисторів дільника шляхом перемикання їх положень для створення різних конфігурацій Уітстонського моста.

Ключові риси Fluke 752A

• Виходи дільника 10:1 та 100:1
• Невизначеність виходу 0,2 та 0,5 мільйонних часток
• Вбудований калібрувальний міст
• Dynamic Resistor Matching™
• Перемикання системи для зручності використання
• Режими роботи

Еталонний дільник 752A Reference Divider задає стандарт для точності відношення та зручності використання. Він пропонує два виходи – 10:1 та 100:1, з невизначеністю вихідного сигналу менше 0,2 та 0,5 мільйонної частки відповідно.

Перед кожним використанням еталонні дільники 752A легко калібруються за допомогою єдиного стабільного джерела та нуль-індикатора. Уся процедура займає лише п’ять хвилин і не потребує використання зовнішніх стандартів.

Процедура калібрування компенсує довгострокові зміни значень резисторів дільника. Верхня ніжка дільника утворює три рівні групи, які, якщо їх розташувати паралельно, формують резистор, значення опору якого дорівнює значенню опору вихідного резистора. Ці два резистори утворюють половину моста Уітстона. Друга половина формується двома калібрувальними резисторами, становище яких у ланцюгу може взаємно змінюватися. Така взаємна зміна положень дозволяє вносити виправлення на деяку різницю у значеннях калібрувальних резисторів за допомогою ручки BALANCE (Баланс) на передній панелі. Потім резистори верхньої ніжки підганяються до вихідного резистори за допомогою потенціометрів 10:1 або 100:1 відповідно.

Режими роботи

У режимі автономного дільника вхід дільника підключається до клем INPUT (Вхід) і за допомогою перемикача MODE (Режим) встановлюється в положення 10:1 або 100:1. Після цього вихідний сигнал дільника доступний на клемах OUTPUT (Вихід).

При розширенні еталонного дільника 752A шляхом додавання до нього еталонного джерела напруги 10 В і нуль-індикатора отримана система буде калібратором напруги для 5-декадної кардинальної точки з можливістю порівняння вхідних напруг 1000 В, 100 В, 10 В, 1 В 1 В з еталоном 10 В. У цьому режимі джерело напруги, що підлягає калібруванні, з’єднується з вхідними клемами пристрою 752A, а перемикач MODE (Режим) змінює конфігурацію системи для кожного з діапазонів без зміни підключення провідників вручну.

При встановленні перемикача MODE (Режим) в положення 752 CAL резистори дільника 752A перемикаються, утворюючи бруківку з двома додатковими калібрувальними резисторами. Порушення моста проводиться від джерела напруги (на виході якого встановлено значення 20), що підключається до вхідних клем, а нуль-індикатор підключається через міст для вимірювання балансу моста.

Технічні характеристики Fluke 752A

Коефіцієнт розподілу

Загальні технічні характеристики *

*Технічні характеристики застосовні до терміну служби приладу в температурному діапазоні від 18 до 28 °C.
**Точність установки нуля пов’язана з необхідною точністю зчитування нуль-індикатора під час самокалібрування.

Аксесуари
