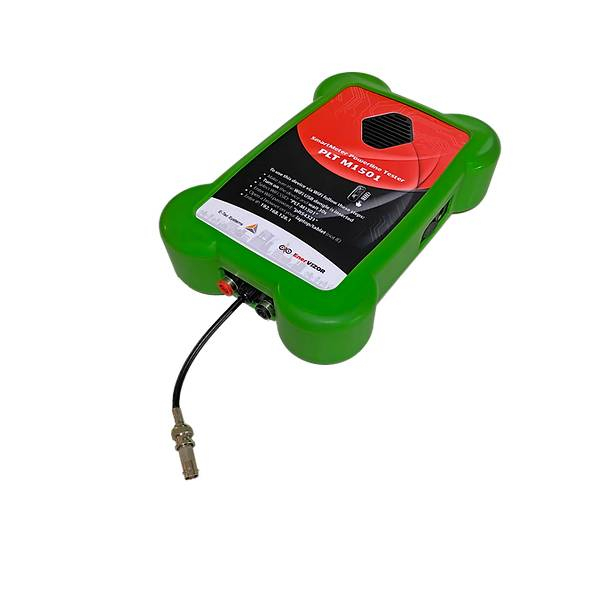

Однофазний тестер SmartMeter Pouierline з можливістю вимірювання струму EnerVIZOR PLT-M15O1-C

Однофазний тестер PowerLine PLT-M1501-C з можливістю вимірювання струму являє собою діагностичне приладове обладнання у вигляді аналізатора спектру та/або осцилографа, що дозволяє спостерігати за рівнями сигналу зв’язку шляхом вимірювання сигналу зв’язку ПЛК безпосередньо на місці, де виникла проблема. було виявлено. PLT-M1501-C є ключовою частиною комплексної концепції рішення ліній електропередач, яка забезпечує 100% успішне добове зчитування лічильника електроенергії. PLT-M1501-C переважно призначений для використання комунальними компаніями, які займаються розгортанням розумних лічильників PLC. У комунальних компаніях добре відомий факт, що зв’язок ПЛК, який використовується переважно для передачі даних зчитування енергії один раз на місяць (але також інших даних, пов’язаних з якістю електроенергії, якщо необхідно), багато разів зазнає або перешкод, або збурень, пов’язаних з імпедансом у 20 Діапазон частот -100 кГц або 10-500 кГц.

Унікальна перевага пристрою PLT-M1501-C полягає в тому, що він також може давати уявлення про величину струмів (і, отже, потужність) у лінії на нейтральних проводах у діапазонах частот 20 кГц-110 кГц, 20 кГц-500 кГц, де можуть виникати перешкоди. мати місце. Таким чином, поточна функція дозволяє легше визначити напрямок джерела перешкод у мережі.

За допомогою сервера OpenVPN одним або декількома пристроями PLT можна безпосередньо дистанційно керувати через підключення LTE або Ethernet. Завдяки автоматичному VPN-з’єднанню PLT-M1501-C можна отримати прямий доступ через веб-браузер на будь-якому мобільному або статичному пристрої.

Тому для комунального підприємства вкрай важливо мати ефективну систему, яка може усунути ці перешкоди. PLT-M1501-C пропонує всі необхідні засоби будь-якій комунальній компанії, яка займається розгортанням лічильників ПЛК, для спостереження за проблемами зв’язку на фізичному рівні шляхом виконання спектрального аналізу напруги та струму, а також моніторингу осцилографа на основі часу в 20 кГц-110 кГц/500 кГц смуги частот. Це дає змогу фахівцям комунальних служб з’ясувати причину, яка викликає небажані збої в дуже економічний спосіб.

Ключові риси EnerVIZOR PLT-M15O1-C

• Вимірювання та тестування фізичного рівня зв’язку та струмів ПЛК за допомогою спеціальної котушки Роговського діапазону 1 МГц
• Призначений для комунікаційних технологій G3-PLC, CELENEC-S-FSK або PRIME (в діапазоні Cenelec A) і діапазону FCC, що
• виконує спектральний аналіз у частотних діапазонах 20 кГц-110 кГц, 20 кГц-500 кГц (опція) • веб-браузер, який
• Веб-браузер, який використовується для моніторингу та реєстрації даних на ПК або мобільному пристрої
• Аналіз розгортки осцилографа на основі часу (опція) доступний для набагато легшого негайного розпізнавання сигналу ПЛК передавання/приймання
• Реєстрація даних, яка здійснюється всередині пристрою за допомогою механізму запуску на вимогу або на основі таймера
  журнали даних, створені у форматі csv або анімованого gif через інтервали часу, які можна налаштувати, або як вбудований реєстратор даних (контроль не потрібен), або як завантаження в браузері, дистанційне керування через модем LIE, що дозволяє працювати з офісу,
• Використовується для специфічного зовнішнього середовища та середовища високої напруги
• Міцна конструкція та дизайн із корпусом із пластику ABS у міцному гумовому або текстильному футлярі
• Живлення:
  • вхідна напруга 230 В змінного струму, блок живлення в комплекті
  • Вбудований літій-іонний акумулятор
  • Можливості зв’язку до 4 годин автономної роботи від батареї:
• Комунікації
  • WiFi, що працює в режимі точки доступу
  • Опція USB-модему LIE, що забезпечує віддалений доступ до пристрою з офісу через самостійно встановлене VPN-з’єднання (модем надається)

Повний функціонал пристрою

•  вимірювання та тестування фізичного рівня зв’язку та струмів ПЛК за допомогою спеціальної котушки Роговського діапазону 1 МГц
• призначений для комунікаційних технологій G3-PLC, CELENEC-S-FSK або PRIME (в діапазоні Cenelec A) і діапазону FCC, що виконує спектральний аналіз у частотних діапазонах 20 кГц-110 кГц або 20 кГц-500 кГц (опція).
• Веб-браузер, який використовується для моніторингу та реєстрації даних на ПК або будь-якому мобільному пристрої iOS чи Android
• Онлайн-перегляд записаних файлів даних через інтегровану програму перегляду на основі слайдера та онлайн-перегляд, видалення та завантаження записаних даних
• Програмне забезпечення «Offline PIT Viewer» на базі ПК для аналізу записаних даних входить до складу пристрою, що дозволяє аналізувати 3D-теплові карти та створювати анімовані gif-файли для кількох записів одночасно
• Аналіз сигналу ролл-осцилографа на основі часу доступний для набагато легшого негайного розпізнавання сигналу ПЛК передавання/приймання
• Віддалене керування через модем LTE (опція), що дозволяє працювати з офісу через безпечний тунель VPN
• Реєстрація даних реєстратора реалізована або на борту пристрою, або на стороні сервера або на вимогу, на основі амплітуди/частоти тригера або на основі таймера
• Запис даних здійснюється на флеш-пам’ять 8 ГБ або (опціонально) 32 ГБ, якої достатньо для понад 400 тисяч (8 ГБ) або 1,5 мільйона (32 ГБ) збережених кадрів спектру
• використовується для зовнішнього середовища та високої напруги (до 250 В змінного струму).
• міцна конструкція та конструкція з корпусом із АБС-пластику
• Просте (без кнопок) використання на місці (підключись і йди)
• Надійне виробництво та безпечне використання в будь-якому складному середовищі (відповідність CAT IV для вимірювань TS)
• розміри: 29см х 20см х 6см
• Живлення:
  • Вхідна напруга змінного струму 230 В, джерело живлення включено
  • Вбудована акумуляторна літій-іонна батарея
  • До 4 годин роботи від автономної батареї
• Комінікації:
  • WiFi, що працює в режимі точки доступу
  • Опція USB-модему LTE, що забезпечує віддалений доступ до пристрою з офісу через самостійно встановлене VPN-з’єднання (модем може бути наданий)
• Інтерфейс
  • Порт USB-A (USB OTG)
  • Ethernet 1 Гбіт/с

Компоненти системи:

•  Блок обробки сигналів FPGA із такими доступними інтерфейсами:
• 1 USB-порт (USB OTG), який використовується або для WiFi-ключа, або для модему LTE
• Ethernet 1 Гбіт/с – роз’єм RJ-45
• Гальванічна розв’язка та блок смугового фільтра 10 кГц-1 10 кГц/500 кГц (всередині пристрою)
• Літій-полімерна батарея ємністю 10 А·год (дозволяє працювати до 4 годин)
• Роз’єми для з’єднання вимірювання на передній панелі пристрою
• 2 м вимірювальні кабелі
• З’єднувальні зонди типу FLUKE TP175E – сумісні з CATIV або CAT III. Ізольований вхід BNC для котушки Роговського
• Котушка Роговського з діапазоном частот 1 МГц Тип GMC-PROSYS ACP-2015 з коаксіальним кабелем 1,5 м
• Перемикач ON/OFF зі світлодіодним індикатором 4 світлодіодних індикатора заряду акумулятора з кнопкою

Відповідність стандартам

Блок PLT-M15O1-C відповідає таким міжнародним стандартам:

• EN 61010-1:2010. Вимоги безпеки до електрообладнання вимірювального, контрольного та лабораторного призначення.
• CAT IV 300 сумісний. Пристрій придатний для вимірювання на початковому рівні установки або загального користування на первинних пристроях захисту від перевантаження по струму та на блоках пульсаційного контролю.
