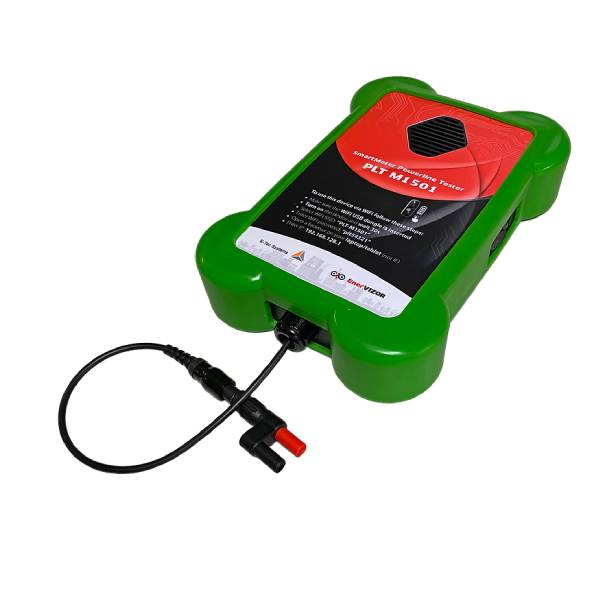

Широкосмуговий розумний вимірювач лінії електропередач EnerVIZOR PLT-M15O1-BB

EnerVIZOR  PLT-M15O1-BB –  широкосмуговий розумний вимірювач лінії електропередач

Однофазний широкосмуговий тестер PowerLine PLT-M1501-BB являє собою діагностичне інструментальне обладнання у вигляді аналізатора спектру та/або осцилографа, що дозволяє спостерігати за рівнями сигналу зв’язку шляхом вимірювання сигналу зв’язку ПЛК безпосередньо на місці, де була виявлена будь-яка проблема або просто потрібно виміряти рівень широкосмугового сигналу. PLT-M1501-BB може використовуватися або комунальними компаніями, які займаються розгортанням розумних лічильників PLC, або компаніями, які мають справу з широкосмуговим зв’язком PLC. Прилад пропонує унікальний спосіб виконання частотного та тимчасового аналізу в частотних діапазонах 20 кГц-50 МГц. Причини його використання можуть відрізнятися від виявлення джерел перешкод ПЛК або просто аналізу пропускної здатності широкосмугового сигналу ПЛК.

За допомогою сервера OpenVPN одним або декількома пристроями PLT можна безпосередньо дистанційно керувати через підключення LTE або Ethernet. Завдяки автоматичному VPN-з’єднанню PLT-M1501-BB можна отримати прямий доступ через веб-браузер на будь-якому мобільному або статичному пристрої.

Тому для комунального підприємства вкрай важливо мати ефективну систему, яка може усунути ці перешкоди. PLT-M 1501-BB пропонує всі необхідні засоби будь-якій комунальній компанії, яка займається розгортанням лічильників ПЛК, для спостереження за проблемами зв’язку на фізичному рівні шляхом виконання спектрального аналізу напруги та струму, а також моніторингу за часом осцилографа на частоті 20 кГц-50 МГц. гурт. Це дає змогу фахівцям комунальних служб з’ясувати причину, яка викликає небажані збої в дуже економічний спосіб.

Ключові риси EnerVIZOR PLT-M15O1-BB

• Вимірювання та тестування фізичного рівня зв’язку ПЛК як у вузькосмуговому, так і в широкосмуговому діапазоні частот (до 50 МГц)
• Призначений для аналізу широкосмугових частот до 50 МГц, в той же час охоплюючи також вузькосмугові стандарти PLC: G3-PLC, CELENEC-S-FSKабо комунікаційну технологію PRIME (в діапазоні Cenelec A) і діапазон FCC, що виконує спектральний аналіз у 20 кГц-50 МГц
• Веб-браузер, який використовується для моніторингу та реєстрації даних на комп’ютері або мобільному пристрої; аналіз за допомогою ролл-осцилографа на основі часу (опція), доступний для значно легшого розпізнавання сигналу ПЛК для негайної передачі/прийому
• Реєстрація даних, яка здійснюється всередині пристрою за допомогою механізму запуску на вимогу або на основі таймера
• Журнали даних, створені у форматі csv або анімованого gif через настроювані інтервали часу або як вбудований реєстратор даних (контроль не потрібен), або як завантаження в браузері
• Дистанційне керування через модем LIE, що дозволяє працювати з офісу
• Використовується для зовнішнього середовища та середовища високої напруги
• Міцна конструкція та дизайн із корпусом із пластику ABS у міцному гумовому або текстильному футлярі
• Живлення:
  • Вхідна напруга 230 В AC LINE, блок живлення в комплекті
  • Вбудований літій-іонний акумулятор
  • До 4 годин роботи від автономної батареї
• Комунікаційні можливості:
  • WiFi, що працює в режимі точки доступу
  • Опція USB-модему LIE, що забезпечує віддалений доступ до пристрою з офісу через самостійно встановлене VPN-з’єднання (модем надається)

Повний функціонал пристрою

• вимірювання та тестування фізичного рівня зв’язку ПЛК із можливостями широкосмугового зв’язку
• призначений для аналізу широкосмугових частот до 50 МГц, в той же час охоплюючи також вузькосмугові стандарти PLC: G3-PLC, CELENEC-S-FSKабо комунікаційну технологію PRIME (в діапазоні Cenelec A) і діапазон FCC, що виконує спектральний аналіз у 20 кГц-50 МГц
• Веб-браузер, який використовується для моніторингу та реєстрації даних на ПК або будь-якому мобільному пристрої iOS чи Android
• Онлайн-перегляд записаних файлів даних за допомогою інтегрованого переглядача на основі слайдера та онлайн-перегляд, видалення та завантаження записаних даних
• Програмне забезпечення «Offline PIT Viewer» на базі ПК для аналізу записаних даних входить до складу пристрою, що дозволяє аналізувати 3D-теплові карти та створювати анімовані gif-файли для кількох записів одночасно. Аналіз сигналу ролл-осцилографа на основі часу доступний для набагато легшої негайної передачі/прийому сигналу ПЛК розпізнання
• Віддалене керування через модем LIE (опція), що дозволяє працювати з офісу через безпечний тунель VPN
• Реєстрація даних реєстратора реалізована або на борту пристрою, або на стороні сервера або на вимогу, на основі тригера амплітуди/частоти або на основі таймера
• Запис даних здійснюється на флеш-пам’ять об’ємом 8 ГБ або (опціонально) 32 ГБ, чого достатньо для понад 400 тисяч (8 ГБ) або 1,5 мільйона (32 ГБ) збережених кадрів спектру, які використовуються для зовнішнього середовища та середовища високої напруги (до 250 В змінного струму) Міцна конструкція та дизайн з міцним гумовим корпусом із пластику ABS. Просте (без кнопок) використання на місці (підключись і йди)
• Надійне виробництво та безпечне використання в усіх вимогливих середовищах (відповідність CAT IV для вимірювань TS)
• розміри: 29 см х 20 см х 6 см
• Живлення
  • Вхідна напруга 230 В змінного струму, блок живлення в комплекті
  • Вбудований літій-іонний акумулятор
  • Автономна робота від акумулятора до 4 годин
• Коумнікації
  • WiFi, що працює в режимі точки доступу
  • Опція USB-модему LTE, що забезпечує віддалений доступ до пристрою з офісу – через самостійне VPN-з’єднання (можна надати модем) Інтерфейс
  • Порт USB-A (USB OTG)
  • Ethernet TGb/s

Компоненти системи:

• Блок обробки сигналів FPGA із такими доступними інтерфейсами:
• 1 USB-порт (USB OTG), який використовується або для WiFi-ключа, або для LTE-модему o Ethernet 1 Гбіт/с – роз’єм RJ-45
• Блок гальванічної розв’язки та смугового фільтра 10 кГц-50 МГц (всередині пристрою)
• Li-Po акумулятор ємністю 10Ah (дозволяє працювати до 4 годин)
• Гнізда для підключення vMeasurement на передній панелі пристрою
• 2 м вимірювальних кабелів
• З’єднувальні зонди типу FLUKE TP175E – сумісні з CATIV або CAT III
• Ізольований вхід BNC для котушки Роговського
• Котушка Роговського з діапазоном частот 1 МГц Тип GMC-PROSYSACP-2015 з коаксіальним кабелем 1,5 м
• Перемикач ON/OFF зі світлодіодним індикатором
• 4 світлодіодні індикатори заряду акумулятора з кнопкою

Відповідність стандартам

Блок PLT-M1501-BB відповідає таким міжнародним стандартам:

• EN 61010-1:2010. Вимоги безпеки до електрообладнання вимірювального, контрольного та лабораторного призначення.
• CAT IV 300 сумісний. Пристрій придатний для вимірювання на початковому рівні установки або загального користування на первинних пристроях захисту від перевантаження по струму та на блоках пульсаційного контролю.
