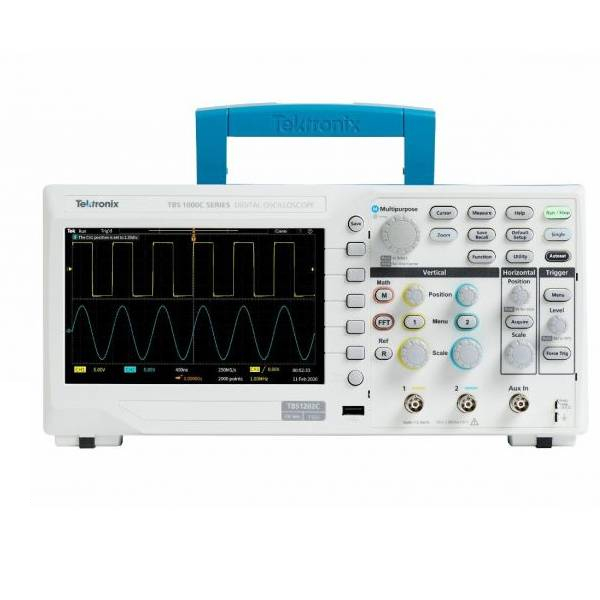

Цифровий осцилограф Tektronix TBS1102C
| Категорія: | Осцилографи |
| Бренд: | Tektronix | США |
| Артикул (SKU): | PS-4040 |
Опис: Цифровий осцилограф Tektronix TBS1102C
Tektronix TBS1102C— це цифровий осцилограф із частотою 100 МГц, 2 канали, 2 Гв/с, 20 кПтс від Tektronix.
Ключові риси Tektronix TBS1102C
- Смуга пропускання 100 МГц
- 2 канали
- 1 Гв/с
- 20 кБ на всіх каналах
- Розширені тригери включають тригери імпульсу, циклу та лінії
- Гарантія п’ять років
- 7-дюймовий кольоровий WVGA дисплей з 15 горизонтальними поділками, який показує на 50% більше сигналу
- 32 автоматизованих вимірювання
- Двовіконне ШПФ з одночасним переглядом часової та частотної області
- Частотомір запуску
- Можливість панорамування та масштабування
- Багатомовний інтерфейс користувача з підтримкою 10 мов в інтерфейсі користувача та накладці передньої панелі
- Невелика площа та легка вага
- Конструкція без вентилятора забезпечує низький рівень шуму
Підключення
- Хост-порт USB 2.0 на передній панелі для швидкого та легкого зберігання даних.
- Порт пристрою USB 2.0 на задній панелі для підключення до ПК і дистанційного керування інструментом.
Навчання
- HelpAnywhere надає користувачам корисні підказки на екрані
- Довідник із вбудованого осцилографа містить інструкції з експлуатації та основи осцилографа
- Інтегрована функція навчального програмного забезпечення забезпечує інструкції з лабораторних вправ на дисплеї
- Сумісний із програмним забезпеченням для керування лабораторією TekSmartLab® для освіти
- Автоматичні налаштування, курсори та автоматичні вимірювання можна вимкнути, щоб допомогти викладачам навчати студентів основним концепціям
Осцилограф серії TBS1000C розроблений для швидкого практичного навчання та легкої роботи завдяки правильному поєднанню функцій і можливостей. Спеціальні елементи керування на передній панелі забезпечують легкий доступ до всіх важливих налаштувань. Сітка з 10 вертикальними поділками та 15 горизонтальними поділками дозволяє бачити більше сигналів на екрані.
Великі меню з чітко позначеною кольоровою інформацією на екрані спрощують навігацію та пошук цікавої інформації. Функція масштабування дозволяє швидко переміщатися по запису та збільшувати його, щоб побачити деталі сигналу в цікавих областях.
Порівняльні характеристики цифрових запам’ятовуючих осцилографів серії TBS1000
| Моделі | TBS1022 | TBS1042 | TBS1062 | TBS1102 | TBS1152 |
| Характеристики | |||||
| РК дисплей (QVGA) | TFT | TFT | TFT | TFT | TFT |
| Смуга пропускання* 1 | 25 МГц | 40 МГц | 60 МГц | 100 МГц | 150 МГц |
| Число каналів | 2 | 2 | 2 | 2 | 2 |
| Вхід зовнішнього запуску | Є на всіх моделях | ||||
| Частота дискретизації у кожному каналі | 500 Мвиб./с | 500 Мвиб./с | 1,0 Гвиб./с | 1,0 Гвиб./с | 1,0 Гвиб./с |
| Довжина запису | 2,5 тис. пікселів на всіх швидкостях розгортки для всіх моделей | ||||
| Роздільна здатність по вертикалі | 8 сторінок | ||||
| Чутливість по вертикалі | 2 мВ/поділ – 5 В/поділ з каліброваним точним налаштуванням, для всіх моделей | ||||
| Похибка постійного струму по вертикалі | ±3 % для всіх моделей | ||||
| Масштабування по вертикалі | Збільшення або зменшення вертикального розміру осцилограми, в реальному часі та зупиненої | ||||
| Максимальна вхідна напруга | 300 У порівн.кв . (КАТ ІІ); знижується на 20 дБ/декаду на частоті понад 100 кГц до 13 В пік-пік на частоті 3 МГц | ||||
| Діапазон зміщення | +2 В (2 мВ/поділ – 200 мВ/поділ) +50 В (>200 мВ/поділ – 5 В/поділ) |
||||
| Обмеження смуги пропускання | 20 МГц для всіх моделей | ||||
| Режим зв’язку по входу | Зв’язок постійного струму, змінного струму або заземлення входу для всіх моделей | ||||
| Вхідний імпеданс | 1 МОм паралельно з ємністю 20 пФ | ||||
| Діапазон швидкості розгортки | 5 нс/справ – 50 с/справ | 5 нс/справ – 50 с/справ | 5 нс/справ – 50 с/справ | 2,5 нс/поділ – 50 с/поділ | 2,5 нс/поділ – 50 с/поділ |
| Похибка розгортки | 50х10 -6 | ||||
| Масштабування по горизонталі | Збільшення або зменшення горизонтального розміру осцилограми в реальному часі та зупиненої | ||||
| Інтерфейси введення/виводу | |||||
| Порти USB | Хост-порт USB на передній панелі підтримує USB-накопичувачі Порт USB на задній панелі забезпечує підключення до ПК та до будь-якого принтера, сумісного з PictBridge |
||||
| GPIB | Опція | ||||
| Енергонезалежна пам’ять | |||||
| Відображення збережених осцилограм | (2) 2,5 тис. пікселів | ||||
| Збереження осцилограм без USB накопичувача | (2) 2,5 тис. пікселів | ||||
| Максимальний об’єм USB накопичувача | 64 Гб | ||||
| Збереження осцилограм на USB накопичувачі | 96 і більше осцилограм по 8 МБ | ||||
| Збереження налаштувань без USB накопичувача | 10 налаштувань органів керування передньої панелі | ||||
| Збереження налаштувань на USB-накопичувачі | 4000 і більше установок органів управління передньої панелі по 8 МБ | ||||
| Збереження знімків екрана на USB-накопичувачі | 128 і більше знімків екрана по 8 МБ (кількість знімків залежить від вибраного формату файлів) | ||||
| Збереження всієї інформації на USB накопичувачі | 12 або більше операцій «Зберегти все» по 8 МБ При одній операції «Зберегти все» створюється від 3 до 9 файлів (налаштування, знімок екрана та по одному файлу для кожної осцилограми, що відображається) |
||||
*1 При чутливості 2 мВ/поділ. смуга пропускання становить 20 МГц для всіх моделей
| Режими реєстрації даних | |
| Режим | Опис |
| Виявлення пікових значень | Захоплення високочастотних сигналів та випадкових глітків. Захоплюються глітчі тривалістю від 12 нс (типове значення) на всіх швидкостях розгортки від 5 мкс/діл до 50 с/д ел |
| Вибірка | Тільки вибірка даних |
| усереднення | Усереднення по 4, 16, 64 або 128 осцилограм |
| Одноразовий запуск | Кнопка одноразового запуску використовується для запуску одиночного циклу реєстрації даних |
| Прокручування | При швидкості розгортки >100 мс/діл |
| Система запуску | |
| Параметр | Опис |
| Режими запуску | Автоматичний, нормальний, одноразовий |
| Типи запуску | |
| Параметр | Опис |
| По перепаду (позитивному чи негативному) | Звичайний запуск за рівнем. За позитивним чи негативним перепадом у будь-якому каналі. Режими зв’язку по входу: зв’язок по змінному струму, постійному струму, з придушенням шуму, ФВЧ, ФНЧ |
| По відеосигналу | Запуск по всіх рядках, по вибраних рядках, по непарних або парних кадрах, по всіх кадрах композитного відеосигналу або сигналів мовних стандартів NTSC, PAL, SECAM |
| За тривалістю імпульсу (або глітча) | Запуск за тривалістю імпульсу, меншою, більшою, рівною або нерівною обраному значенню в діапазоні від 33 нс до 10 с |
| Джерело сигналу запуску | |
| Параметр | Опис |
| 2-канальні моделі | Канал 1, Канал 2, Зовнішній, Зовнішній/5, мережа |
| Відображення сигналу запуску | |
| Сигнал запуску виводиться на екран, доки натиснуто кнопку «Trigger View». | |
| Відображення частоти сигналу запуску | |
| Відображається значення частоти сигналу запуску. | |
| Математична обробка осцилограм | |
| Тип сигналу | Варіанти в меню автоналаштування |
| Прямокутний сигнал | Один період, кілька періодів, позитивний чи негативний перепад |
| Синусоїдальний сигнал | Один період, кілька періодів, спектр БПФ |
| Відеосигнал (NTSC, PAL, SECAM) | Кадри: все, непарні, парні Рядки: все або рядок з вибраним номером |
| Автоматичний вибір діапазону | |
| Автоматичне налаштування параметрів вертикальної та горизонтальної розгортки при перемиканні пробника між контрольними точками або значною зміною сигналу. | |
| Характеристики дисплея | |
| Параметр | Опис |
| Екран | Активна кольорова TFT матриця з роздільною здатністю QVGA |
| Інтерполяція | Sin(x)/x |
| Режими відображення | Точковий, векторний |
| Посвічення | Вимк., 1 с, 2 с, 5 с, нескінченно |
| Формат | YT і XY |
| Багатомовний інтерфейс користувача та контекстно-залежна довідка | |
| Параметр | Опис |
| Доступні мови | Англійська, французька, німецька, італійська, японська, корейська, португальська, російська*2, спрощена китайська, іспанська, традиційна китайська |
| Умови навколишнього середовища та норми безпеки | |
| Параметр | Опис |
| Температура робоча | від 0 до +50 °C |
| Температура при зберіганні | від -40 до +71 °C |
| Відносна вологість робоча | до 80 % за температури до +40 °C |
| Відносна вологість при зберіганні | до 45 % за температури до +50 °C |
| Висота над рівнем моря (робоча та зберігання) | До 3000 м |
| Електромагнітна сумісність | Відповідає вимогам 2004/108/EC, EN61326 Клас A; відповідає вимогам австралійського стандарту з ЕМС |
| Безпека | UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1 :2001, ПЕК 61010-1:2001 |
| Габарити та маса | |
| Прилад | |
| Розміри приладу ШхВхГ, мм | 326,3 х 158,0 х 124,2 |
| Маса, кг (без приладдя/ з приладдям) | 2,0/2,2 |
| Розмір упаковки ШхВхГ, мм | 476,2 х 266,7 х 228,6 |
| Набір для монтажу в стійку RM2000B ШхВхГ, мм | 482,6 х 177,8 х 108,0 |
