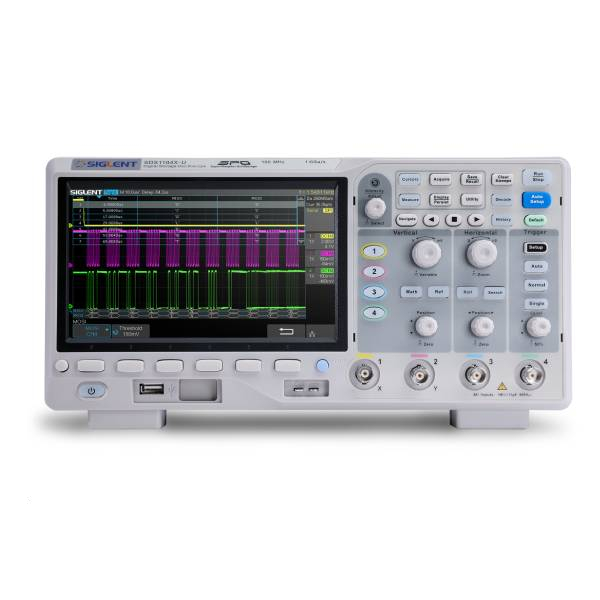

Серія цифрових осцилографів Siglent SDS1000X-U Super Phosphor

Суперфосфорні осцилографи серії SIGLENT SDS1000X-U доступні в одній смузі пропускання 100 МГц. Він має максимальну частоту дискретизації 1 ГВиб/с і максимальну довжину запису 14 Мпікс. Для зручності використання найпоширеніші функції доступні за допомогою зручного дизайну передньої панелі.

У серії SDS1000X-U використовується технологія SPO (суперфосфорний осцилограф), яка забезпечує чудову точність сигналу та продуктивність. Він оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким джиттером, а також швидкістю захоплення форми сигналу 400 000 кадрів/с (режим послідовності). SDS1000X U також використовує функцію відображення 256 рівнів градації інтенсивності та режим відображення колірної температури, яких немає в інших моделях цього класу.

Ще одним потужним доповненням є нова математична функція ШПФ із 128 тис. точок, яка надає SDS1000X-U дуже високу частотну роздільну здатність під час спостереження за спектрами сигналу. SDS1000X-U також підтримує пошук і навігацію. Функції та продуктивність нового SDS1000X-U від SIGLENT не зрівняються ні з одним у цьому ціновому класі.

Ключові риси осцилографів Siglent серії SDS1000X-U

• Смуга пропускання 100 МГц
• Частота дискретизації в реальному часі до 1 Гвиб./с
• Технологія СПО останнього покоління
  • Швидкість захоплення сигналу до 100 000 wfm/s (звичайний режим) і 400 000 wfm/s (режим послідовності)
  • Підтримує 256-рівневу градацію інтенсивності та режими відображення колірної температури
  • Довжина запису до 14 Мп
  • Цифрова тригерна система
• Інтелектуальний тригер: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), Pattern
• Запуск і декодування послідовної шини (стандарт), підтримує протоколи IIC, SPI, UART, CAN, LIN
• Тригер відео, підтримує HDTV
• 10 типів клавіш швидкого доступу однією кнопкою, підтримка автоматичних налаштувань, за замовчуванням, курсорів, вимірювання, прокручування, історії, відображення/збереження, очищення, масштабування та друку
• Режим сегментованого збору (послідовність) ділить максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, встановлених користувачем
• Функція автоматичного вимірювання для 38 параметрів, а також функції вимірювання статистики, масштабування, стробування, математики, історії та довідкових функцій
• Функція запису історії (History) (максимальна довжина записаної форми становить 80 000 кадрів)
• 128 тис. точок FFT, підтримує піки та маркери
• Математичні функції (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний
  корінь)
• Великий 7-дюймовий TFT РК-дисплей з роздільною здатністю 800 * 480

Моделі осцилографів Siglent серії SDS1000X-U
