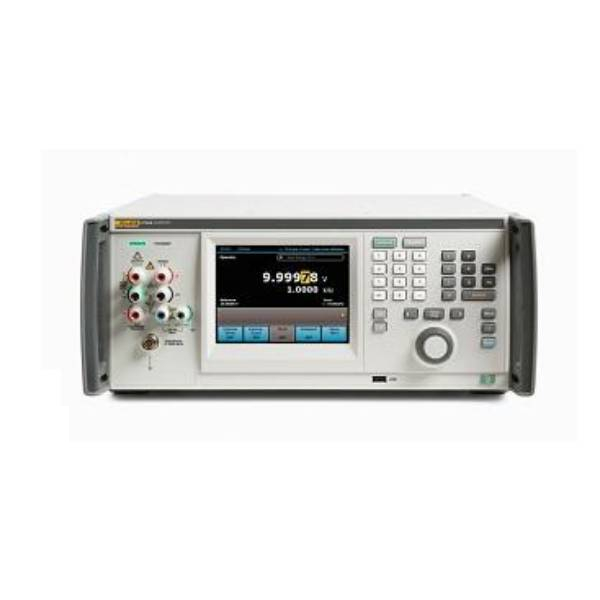

Високопродуктивний багатофункціональний калібратор Fluke 5730A

Fluke 5730A виконує калібрування широкого спектру цифрових мультиметрів із довжиною шкали до 8,5 знаків, а також РЧ-вольтметрів при використанні широкосмугового варіанта. Але ця нова модель відрізняється покращеними характеристиками, які допоможуть вам підвищити ставлення невизначеностей вимірювань (TUR) і досягти більшої повноти тесту. Більш того, покращені характеристики зменшують необхідність у захисній смузі, що дає впевненість та спокій при виконанні калібрування.

• Покращені технічні характеристики для змінної напруги, змінного струму та опору
• 6,5-дюймовий сенсорний екран з роздільною здатністю VGA та повнокольоровим графічним інтерфейсом користувача
• Вихідні клеми Visual Connection Management™ допомагають виконувати підключення
• Графічний інтерфейс користувача дев’ятьма мовами
• Сумісний з підсилювачами 52120A та 5725A
• Повна сумісність MET/CAL® з процедурами 5700A та 5720A
• Калібрування артефактів з використанням зовнішніх стандартів 10 В, 1 Ом та 10 кОм; доступні опції широкосмугового виходу 30 МГц та 50 МГц

Калібратор для тих, кому потрібно краще

5730A розроблений для фахівців, що виконують професійне калібрування, що вимагає від багатофункціонального калібратора найбільш точних сигналів постійного струму / низької частоти, а також для тих, кому потрібний кращий калібратор, що випускається. Метрологи в національних лабораторіях, військових, калібрувальних лабораторіях третіх сторін, а також корпоративні користувачі з високим робочим навантаженням оцінять продуктивність та надійність 5730A. Всі калібратори 5730A створені з використанням міжнародних стандартів та виробляються на заводі згідно з акредитованою ISO/IEC 17025 калібруванням. Технічні характеристики відповідають стандартному рівню достовірності Fluke Calibration 99 % (а також достовірності 95 %) для підтримки швидкого порівняння вимірювань відповідно до міжнародних стандартів якості. Технічні характеристики є абсолютними та включають невизначеність використаних стандартів калібрування. Додатковий аналіз не потрібний.

Нові особливості забезпечують поліпшення, всередині та зовні

Найновіші технології та особливості калібратора 5730A забезпечують зручність використання. Технології поверхневого монтажу та сучасні цифрові компоненти дозволили Fluke Calibration доповнити перевірену конструкцію 5700A/5720A та створити нове покоління високопродуктивних багатофункціональних калібраторів.

У 5730A збережено багато деталей передньої панелі, які характеризують його попередників; при цьому доданий новий повнокольоровий дисплей із сенсорним екраном для підвищення зручності, який допоможе виконувати більш ефективне калібрування. Користувач вводить значення за допомогою знайомої клавіатури на кшталт калькулятора, працюючи звичним способом: зліва направо. Новий графічний інтерфейс користувача забезпечує простоту читання, легкість використання меню, а також доступ до функцій одним натисканням. Індикатори OPERATE, STANDBY та HAZARDOUS VOLTAGE з’являються на екрані у вигляді яскравих літер або значків, які можна легко дізнатися в калібрувальній лабораторії. Повідомлення сенсорного екрана доступні дев’ятьма мовами на вибір, включаючи англійську, французьку, німецьку, іспанську, японську, китайську, португальську, російську та корейську.

Передня панель була перероблена та отримала низку удосконалень. Наприклад, вихідні клеми Visual Connection Management™ спалахують, щоб показати, які клеми активні, і допомогти користувачеві правильно здійснити підключення. Рукоятки та ручка опресовані для зручності роботи. Порти USB розміщені на передній та задній частині пристрою. Використовуйте порт на передній панелі, щоб завантажити внутрішні постійні калібрування; використовуйте порт на задній панелі для віддаленого зв’язку з ПК або виберіть LAN, IEEE або послідовний інтерфейс.

Підвищена достовірність, знижена вартість володіння

Калібратор 5730A оснащений функцією калібрування артефакту. Лише три стандарти артефакту – еталон 10 В пост. струму та зразки 1 Ом та 10 кОм — необхідні для калібрування всіх діапазонів та функцій до повної відповідності технічним характеристикам. Інструкції графічного інтерфейсу передньої панелі пояснюють оператору кожен крок виконання підключень та вводів. Калібратор контролює процес, який займає лише близько години, порівняно з кількома годинами при використанні традиційних методів калібрування. На додаток до економії часу та витрат на обладнання, калібрування артефакту може продовжити час між калібруванням 5730A до двох років, перш ніж буде потрібна повна перевірка в сервісному центрі Fluke. І оскільки 5730A може працювати при температурі між 15 і 35 °C, можливе його калібрування в умовах експлуатації,

Заощаджуйте час та допоміжні витрати завдяки калібруванні артефакту

Коли калібрування артефакту було вперше введено в приладі Fluke 5700A, клієнти ставили багато питань про єдність вимірювань, оскільки були здивовані, що можна виконувати калібрування такої кількості діапазонів та функцій з використанням лише трьох зовнішніх стандартів. Тим не менш, багато в чому завдяки великій кількості випробувань та оцінці трьома національними лабораторіями в Європі, калібрування артефакту повністю підтверджено метрологічною спільнотою. Сьогодні багато метрологів покладаються на калібрування артефакту для підтримки калібраторів Fluke у рамках технічних характеристик за 90 днів протягом терміну до двох років. Значна економія витрат на калібрування може бути досягнута за рахунок того, що оплачувати відправку та виконання повної перевірки у сертифікованому сервісному центрі Fluke доведеться лише раз на два роки. Також значною є економія часу, оскільки калібрування артефакту дозволяє продовжувати використання 5730A та проведення калібрування, коли в іншому випадку це було б неможливо через транспортування та обслуговування. Поговоріть із представником Fluke Calibration, щоб дізнатися, як застосувати цей перевірений підхід для підтримки єдності вимірювань 5730A.

Перевірка калібрування відстежує продуктивність між калібруванням

Для додаткової впевненості в тому, що калібратори 5730A залишаються в межах технічних характеристик між калібруванням, вбудована функція автоматичної перевірки калібрування перевіряє кожен діапазон і функцію набору виділених внутрішніх стандартів для контролю зміщення кожної з них. Результати перевірки калібрування можна завантажити на комп’ютер через USB-порт, зручно розташований на передній панелі пристрою, для розробки контрольних карт прогнозування довгострокової роботи калібратора. Як це не дивно, але внутрішні стандарти, вбудовані в кожен пристрій 5730A, є функціональними і конструкційними еквівалентами еталона 10 Fluke 732B і двох повністю охарактеризованих стандартів опору метрологічного класу. Ці стандарти повністю відокремлені від вихідного ланцюга,

Поліпшені властивості калібрування з 8,5-значним цифровим мультиметром

Підвищена ефективність нового приладу Fluke Calibration 5730A надає фахівцям, які виконують калібрування, найкращі можливості для роботи з найбільш щільним графіком. Найбільш поширеними у світі цифровими мультиметрами з подовженою шкалою є Fluke Calibration 8508A та Agilent 3458A. У зв’язку з високим рівнем точності цих двох 8,5-значних цифрових мультиметрів є кілька моментів, на яких зосереджуються фахівці, що калібрують, щоб використовувати техніку, відому як охоронне кільце. Цей метод знижує похибку вимірювання для певного значення, щоб гарантувати попадання каліброваної величини в необхідний довірчий інтервал 99% або 95%. При проектуванні нових приладів 5730A компанія Fluke Calibration старанно працювала над тим,

Охоронне кільце: допомагає вам спокійно спати ночами

Стає все складніше завжди дотримуватись промислово встановленого відношення невизначеностей вимірювань (TUR) 4:1. Щоб звести до мінімуму ймовірність затвердження стану поза допуском під час калібрування, використовується практика охоронного кільця. Оскільки за будь-якого виміру можуть виникнути помилки, більшість вимірів припускають використання так званої «кривої нормального розподілу». Якщо відношення TUR складає менше 4:1, поле помилки установки, що випробовується (UUT), досить мало, щоб калібратор не міг гарантувати, що вимірювання знаходиться в межах технічної характеристики.

Для захисту метролога охоронне кільце зміщує межу, що допускається, ближче до номінальної величини, щоб «запобігти» від можливості затвердження стану OOT. Виміряне значення повинне тепер потрапляти в менший зсув від номінальної величини, забезпечуючи достовірність за умови, що фактичне значення знаходиться в межах нової смуги. Так, метролог може бути впевнений, що вимір є точним. Новий калібратор 5730A – це найбільш точний калібратор пост. струму / низької частоти, доступний на ринку, але йому все ще потрібне використання кільця для найбільш вимогливих мультиметрів з подовженою шкалою.

Вихід сильного струму до 120 А

У комбінації з Fluke Calibration 52120A (підсилювачем струму, керованим напругою) прилад 5730A може працювати з виходом до 120 А та відображати дані виходу на сенсорному дисплеї 5730A. Працюючи в режимі замкнутого контуру з 52120A, 5730A дає найвищу точність вимірювання струму у найширшому діапазоні інтенсивності калібрувальних робіт.
