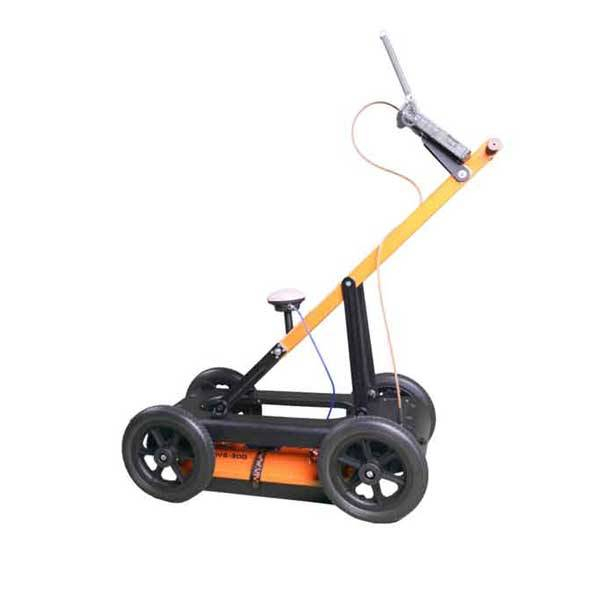

Локатор підповерхневого зондування VIY5-300 Георадар

VIY5-300 – георадар (локатор підповерхневого зондування) призначений для виявлення неоднорідностей в ґрунті, будівельних конструкціях до глибини (товщини) 8 м. Георадар VIY5-300 може застосовуватися для пошуку як металевих, так і неметалевих об’єктів (труби, порожнечі, елементи будівельних конструкцій і т.д.).

Випускається в модифікаціях VIY5-300m – ручний режим і VIY5-300mt – з можливістю використання ручного режиму і спеціального візка для переміщення георадара.

Застосування  георадара VIY5-300

• Пошук інженерних і зв’язкових комунікацій;
• Дослідження інженерних споруд (фундаменти будівель, греблі, і т.д.);
• Обстеження районів техногенних аварій;
• Пошук підповерхневих об’єктів (пустот, тріщин, сторонніх включень);
• Пошук підземних споруд (підземних ходів, колекторів та ін.);
• Пошук джерел витоків з трубопроводів за непрямими ознаками (області підвищеної вологості).

Ключові риси георадара VIY5-300

• Обробка сигналів в режимі реального часу (Онлайн фільтрація)
• Онлайн-фільтри з функцією автоматичного калібрування
• Широкий спектр фільтрів обробки в режимі офлайн
• Збільшений динамічний діапазон завдяки функції цифрового накопичення сигналів
• Високе співвідношення сигнал / шум завдяки інноваційній технології Telbin
• Автоматичне розпізнавання підключеного антенного блоку
• Антенний блок може підключатися до ноутбука за допомогою WiFi або USB
• Всі компоненти георадара (антенна система, електронні модулі, акумулятор і т.д.) зібрані в одному корпусі
• Немає додаткового Блоку управління. VIY3 георадари працюють з будь-яким комп’ютером (ноутбуком) на базі ОС Windows
• Безпосереднє підключення вимірювального колеса і GPS до антенного блоку
• Антенний блок може встановлюватися на ручну георадарного візок Cart-36 або переміщатися за допомогою транспортного ременя
• Двохнаправлений одометр. Зондування може здійснюватися в обох напрямках: вперед і назад
• Збільшений час роботи: не менше 8 годин роботи георадара на одному заряді акумулятора
• Герметичні свинцево-кислотні акумулятори, дозволені до авіаперевезень
• Литі пластикові колеса георадарного візки
• Міцний Ударозащіщенность стеклопластіковий корпус антенного блоку
• Змінна захист днища георадара
• Кожен георадарного комплект повністю готовий до використання без придбання додаткових аксесуарів

Технічні характеристики георадара VIY5-300

• Частота антеною системи: 300 МГц
• Розрядність АЦП: 18 біт
• Динамічний діапазон: не менше 135 дБ
• Швидкість вимірювання: до 150 трас в секунду
• Вікно спостереження: 66, 100, 133, 166 нс
• Максимальна кількість вибірок в вікні спостереження: 1 000
• Накопичення вибірок: до 300
• Глибина зондування: до 8 метрів (визначається властивостями середовища)
• Просторова роздільна здатність: не гірше 0,3 м
• Режим запуску: одноразовий, внутрішній, зовнішній
• Розмір файлу одиночного профілю: до 1 000 000 трас
• Інтерфейс: USB2 або WiFi
• Габаритні розміри: 610х310х160 мм
• Маса: 8.0 кг
• Діапазон робочих температур: від -20 ° С до 40 ° С
• Час безперервної роботи: не менше 8 годин

Георадарний комплект VIY5-300 влючає в себе:

Антенний блок

Антенний блок із середньою частотою 300 МГц в міцному склопластиковому корпусі з вбудованою акумуляторним відсіком. Антенний блок має роз’єми для підключення Data кабелю, а також вимірювального колеса і / або зовнішнього GPS приймача.

Handcart Cart-46  –  комплектується  наVIY5-300t.
Складний георадарний візок Cart-36 дозволяє одному оператору швидко провести огляд великої території. З візком Cart-36 георадарного вимірювання виконуються ще простіше і швидше.

• Надійна і міцна конструкція
• Універсальна полиця для комп’ютера
• 12 “колеса
• Вага – 12,7 кг (разом з вбудованим акумулятором)
• Вбудований одометр і акумулятор для живлення георадара
• Візок має мінімальні розміри в складеному стані.

Вимірювальне колесо VO-22

Двонаправлений одометр VO-22 (вимірювальне колесо), дозволяє вимірювати пройдену антеною відстань в обох напрямках. Одометр кріпиться до корпусу антенного блоку і підключається до спеціального роз’єму.

• Не потребує калібрування;
• Пило / грязе захищене виконання;
• Кріплення до антенного блоку без допомоги інструментів;

Зарядний пристрій

Надійне, герметичне зарядний пристрій для зарядки вбудованого акумулятора

Data кабель

Кабель для підключення антенного блоку до USB роз’єму комп’ютера.

Георадарна штанга

Штанга для переміщення георадара. Монтується без допомоги додаткових інструментів

Інструкція користувача

Рюкзак

Міцний і зручний рюкзак для транспортування всіх компонентів системи, за винятком антенного блоку. Має безліч відділень, включаючи захищене відділення для нутбука.

Полиця для ноутбука

Складна полку. Кріпиться до рюкзака і забезпечує оператору зручну роботу з ноутбуком.

Додаткові опції для VIY5-300

Посилена версія VIY5-37mt

Посилена версія з розширеним температурним діапазоном, зміцнений корпус, відповідність IP 67.

GPS

GPS приймач може бути встановлений на георадарного візок Cart-46 і підключений безпосередньо до антени VIY5-600, VIY5-300 або VIY5-37.

GPS кабель

Кабель для підключення по RS-232 зовнішнього GPS приймача

Транспортний бокс для VIY5-300

Спеціальний бокс для перевезення георадаров VIY5-300 разом з георадарного візком.
