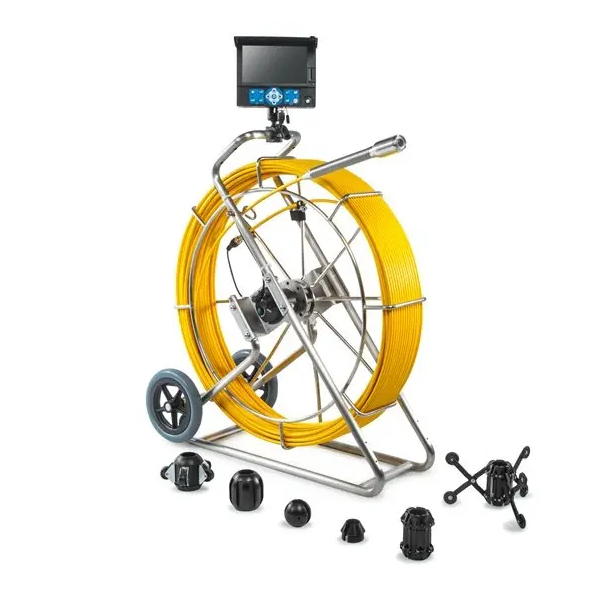

Бороскоп (100 м) TV-BTECH 3299F

Система телеінспекції труб з використанням бороскопічної камери – це потужний набір інструментів, які допоможуть знайти і діагностувати несправності в трубопроводах різного призначення. Принцип дії такої системи аналогічний ендоскопу – медичному оптичному приладу, який містить канал спостереження та канал освітлення і призначений для візуального огляду порожнин. Такий оптичний прилад, адаптований для технічних цілей, називають бороскоп.

Бороскопи широко використовуються при обстеженні систем каналізації, центрального кондиціонування повітря, димоходів, систем трубопровідного транспорту і місцевих трубопроводів, прихованих порожнин в будівництві та машинобудуванні і може мати інші застосування.

Сучасний розвиток техніки і застосування досягнень науки дозволили фахівцям створити надійний і зручний в експлуатації бороскоп TvbTech 3299F, який може бути використаний для труб діаметром від 50 до 300 мм.

Складові системи інспекції трубопроводів TvbTech 3299F

• блок відеокамери;
• подавальний кабель;
• барабан для намотування подавального кабелю;
• DVR дисплей;
• клавіатура дистанційного керування;
• бездротова клавіатура для введення тексту;
• покажчик глибини занурення подавального кабелю;
• трубчастий рамний каркас.

Камера оснащена пристроєм центрування, 12-ма світлодіодами з регульованою яскравістю. Сапфірове захисне скло і корпус з нержавіючої сталі захищають камеру від подряпин, ударів і інших негативних впливів.

Гнучка пружина з нержавіючої сталі і інші компоненти, що зв’язують блок камери з подавальним кабелем, забезпечують гнучкість переходів, що полегшує прохід подавального кабелю через вигин труби.

Унікальність конструкції бороскопа TvbTech 3299F полягає в тому, що всі деталі системи встановлені на міцному трубчастому рамному каркасі. Основною деталлю конструкції є полегшений барабан з нержавіючої сталі для намотування і запуску подавального кабелю.

Дисплей з функцією відеореєстратора закріплений на трубчастому рамному каркасі за допомогою шарнірного з’єднання і може бути повернений в положення зручне для огляду з будь-якого ракурсу. Дисплей забезпечений сонцезахисним козирком. Батарея, вбудована в РК-дисплей, забезпечує живлення камери і монітора.

Бездротова клавіатура використовується для введення текстових символів з відображенням їх на екрані. Символи можуть відображатися на відеозаписі або на фото. Підтримується максимум 384 символи і швидкі клавіші.

Покажчик глибини занурення подавального кабелю відображає результат на моніторі. Можуть бути обрані різні одиниці вимірювання довжини.

Клавіатура дистанційного керування забезпечує вибір режимів роботи системи телеінспекції:

1. початок і зупинка відеозапису;
2. створення файлу з фото;
3. дзеркальне відображення зображення;
4. регулювання яскравості світлодіодів.

Функції бороскопа TvbTech 3299F

• запис/відтворення зображення;
• дзеркальне і/або зворотне зображення;
• режим відео в реальному часі;
• режим формування фотознімку;
• запис інформації на SD-карту;
• формування позначок часу;
• індикація глибини занурення подавального кабелю;
• індикація рівня заряду батареї;
• запис звуку при відеозапису;
• вибір мови інтерфейсу.

Технічні характеристики TV-BTECH 3299F

Комплектація TV-BTECH 3299F

• Трубчастий рамний каркас – 1 шт.
• Барабан для намотування подавального кабелю – 1 шт.
• Подавальний кабель – 1 шт.
• DVR монітор і кронштейн – 1 шт.
• Котушка для намотування кабелю до ПК і кришка – 1 шт.
• Приймач бездротової клавіатури – 1 шт.
• Камера – 1 шт.
• Викрутка 5 мм – 1 шт.
• Керівництво з експлуатації – 1 шт.
• Шестигранний гайковий ключ 2,5 мм – 1 шт.
• Гайковий ключ з внутрішнім шестигранником 13 мм – 1 шт.
• 72 мм центратор (для труби Ø 4-5″) – 1 шт.
• Автомобільний зарядний пристрій – 1 шт.
• Бездротова клавіатура – 1 шт.
• Мережеве джерело живлення – 1 шт.
• 120 мм центратор (для труби Ø 5-12 “) – 1 шт.
• Шестигранний гайковий ключ 4 мм – 1 шт.
• Пульт дистанційного керування – 1 шт.
• Викрутка 3 мм – 1 шт.
