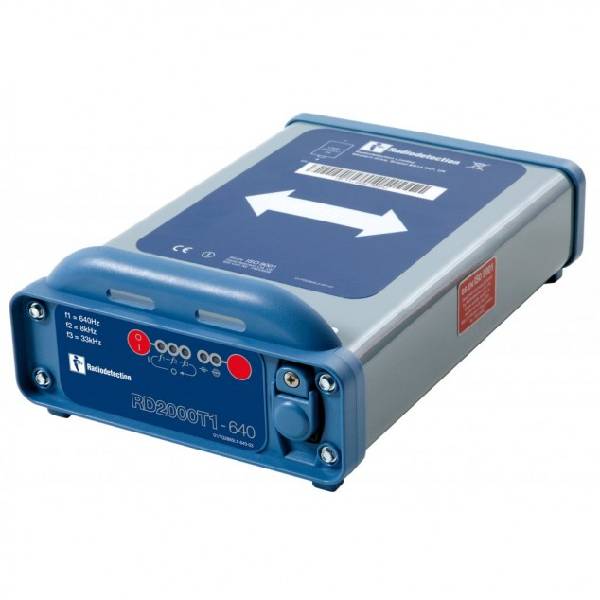

Трасошукачовий генератор T1

Т1 – це генератор загального призначення потужністю 1 Вт із трьома пошуковими частотами, двома частотами індукції та двома рівнями потужності. За замовчуванням Т1 випромінює сигнал у землю. Він є чудовим супутником для серії локаторів кабелів та труб SuperCAT4+.

На генераторі є перемикач потужності, він дозволяє перемикатися між високим чи низьким рівнем потужності. На активний рівень потужності вказують світлодіоди. Роз’єм для додаткового приладдя дозволяє підключати кабелі або додаткові аксесуари, такі як сигнальні кліщі, дроти прямого підключення або адаптер для подачі сигналу в розетку під напругою.

Виявлення кабелів за допомогою генератора Т1

Прилад T1 використовується для посилення сигналу для виявлення кабелів або металевих труб. Сигнал можна відстежити локатором у режимі активної лінії (L). Настійно рекомендується використовувати T1, оскільки деякі кабелі та труби часто не мають пасивних електричних і радіосигналів.

Режим індукції

Генератор Т1 оснащений внутрішньою антеною, яка передає сигнал безпосередньо на лінію (або лінії) під ним. Це корисно для випадків, коли немає прямого доступу до лінії. Зазвичай індукція ефективна лише на глибині до 2 м. Зверніть увагу, що режим індукції є невибірковим і передає сигнал на всі провідники в радіусі своєї дії. Індукція доступна лише на частотах від 8 кГц та вище.

• Примітка: Індукція не може передати сигнал на лінію під залізобетоном.
• Примітка: локатор може визначити сигнал генератора Т1 безпосередньо, а не від лінії, що шукається, тому не виконуйте вимірювання глибини в межах 10 метрів від генератора.

Застосування генератора: Розташуйте генератор над передбачуваним місцем розташування підземних комунікацій, стрілками паралельно їх напрямку. Налаштуйте чутливість локатора на 100% і почніть пошук лінії на відстані щонайменше 10 м від генератора. Зробіть позначку землі, якщо локатор виявив різке збільшення потужності сигналу. Щоб перевірити, чи не виявляється сигнал із Т1, направте локатор прямо на генератор. Якщо потужність сигналу на локаторі зросте, то зменште потужність генератора або відійдіть подалі від нього. Якщо потужність сигналу знижується, то сигнал походить від підземної лінії.

Пряме підключення

Пряме підключення – ефективний спосіб подачі пошукового сигналу Т1 на конкретний кабель або трубопровід, щоб ідентифікувати зв’язок над поверхнею землі. Підключитися можна до будь-якої металевої частини труби або кабелю, наприклад, клапана, вимірювального приладу, розподільної коробки, щогли освітлення, маркувального кілочка і т.д.

• Примітка: Локатор може виявити сигнал набагато слабший за необхідний для зміни тону Т1, а на невеликих відстанях сигнал можна відстежити без пульсуючого тону динаміка.

Процедура підключення: Вимкнувши Т1, підключіть провід прямого підключення до роз’єму додаткового приладдя. Прикріпіть червоний вивід до труби або кабелю (при необхідності очистіть точку з’єднання для забезпечення гарного електричного контакту). Якщо губки затискача розводяться недостатньо широко, а підключення здійснюється до відповідного матеріалу, використовуйте магніт, що додається. Підключіть чорний висновок до заземлюючого електрода, який повинен бути встановлений в 3 – 4 метрах від лінії трасування під прямим кутом до неї. Чорний висновок також можна прикріпити за допомогою затискача до клапанної коробки, кришки люка або іншого заземленого предмета. Якщо необхідно подовжити провід заземлення, то скористайтеся проводом котушки заземлення. Увімкніть Т1. Свідченням хорошого з’єднання буде падіння тону звукового сигналу динаміці. Якщо звукового сигналу немає, замініть батареї. Почніть із найнижчого рівня потужності Т1. Свідченням хорошого з’єднання буде пульсуючий тон звукового сигналу динаміці. Якщо змін у тоні немає, перевірте електричні контакти та заземлення. У разі потреби змініть положення заземлювального стрижня або полийте стрижень водою, якщо той встановлений у сухому ґрунті чи піску. Якщо в тону, як і раніше, немає змін, то змініть рівень потужності.

Сигнальні кліщі (додаткова приналежність)

Сигнальні кліщі можна використовувати для безпечної передачі пошукового сигналу Т1 на трубу або кабель діаметром до 215 мм без виведення з робочого режиму. Сигнальні кліщі не підходять для закріплення навколо ліхтарних стовпів.

Підключення кліщів: Вимкнувши Т1, підключіть сигнальні кліщі до гнізда додаткових речей. Обхопіть цільову трубу або кабель кліщами, простеживши, щоб губки кліщів були зімкнуті. Увімкніть Т1, потім відкрийте та закрийте кліщі. Якщо губки кліщів закриваються правильно, то при змиканні тон звукового сигналу зміниться. Здійснювати заземлення від Т1 необов’язково, однак оптимальна передача сигналу досягається зазвичай тільки при заземленні лінії трасується з обох сторін. Зазвичай це стосується силових кабелів.

Діапазон частот T1

• 512/640 Гц
• 8 кГц
• 33 кГц
• 65 кГц
• 131 кГц

Чутливість T1 за 1 м

• 500 мкА
• 100 мкА
• 5 мкА
• 5 мкА
• 5 мкА

Хороші умови визначення глибини: 4 м. Прийнятні умови визначення глибини: 2 м.

Перевірка працездатності локатора та генератора

Radiodetection рекомендує проводити щоденну перевірку працездатності локатора та генератора перед початком їх використання.

• Помістіть Т1 на землю, увімкніть та перевірте наявність звуку. Якщо звук не чути, замініть батареї перед використанням.
• Натиснувши та утримуючи курок, увімкніть локатор та перевірте наявність початкового імпульсного звукового сигналу. Низький тон свідчить про розряджені батареї. Якщо звук не чути, замініть батареї перед використанням.
• Прокрутіть перемикач режимів локатора, щоб відобразити відповідну літеру для кожного режиму.
• Встановіть локатор та генератор на однакову активну частоту. Встановіть локатор у режим активної лінії (L), відрегулюйте чутливість до максимуму, підніміть прилад на рівень талії, спрямувавши локатор у напрямку Т1 і тримаючи його плоскою частиною паралельно землі, і переконайтеся, що SuperCAT4+ може виявити T1 на відстані до 15 м, звучаючи чітко.
