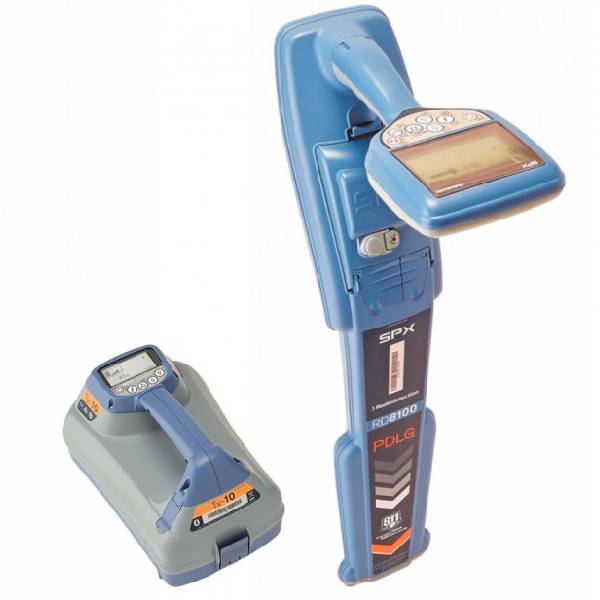

Трасошукач RD8100PDLG з генератором Tx-10

Трасопошуковий локатор RD8100 PDLG являє собою пристрій для пошуку та діагностики підземних комунікацій. Принцип роботи локатора ґрунтується на виявленні змінного електромагнітного поля, яке виникає навколо протяжного кабелю або трубопроводу. Локатор фіксує електромагнітне випромінювання протягом усього комунікації з допомогою феритових антен. Котушка магнітної антени збуджується при певній частоті обраної користувачем в зоні дії цільового сигналу, що дає відображення сигналу, що приймається на дисплеї локатора.

Трасошукач RD8100PDLG з генератором Tx-10 оснащений вбудованим GPS і Bluetooth, ударостійкий і вологонепроникний корпус локатора дозволяє використовувати його в несприятливих умовах. Найкраще рішення для пошуку всіх видів комунікацій у міських умовах. PDLG має 18 активних частот, 5 режимів визначення напрямку струму.

Чим відрізняється новий RD8100 від RD8000?

• Ступінь захисту корпусу IP65 проти IP54;
• 5 програмованих частот для користувача;
• Додаткова частота з індикацією напряму струму 4096 Гц;
• Новий пошуковий режим наведення;
• 5 пошукових антен проти 4;
• Функція Power Filters гармоніки промислової частоти 50 Гц – перемикаються кнопкою на локаторі;
• Вбудований GPS-приймач;
• Одночасне відображення глибини залягання комунікації та струму;

Перші локатори труб та кабельні трасошукачі з подвійною антеною компанія Radiodetection представила понад 40 років тому. Radiodetection розробила безліч оригінальних технологій, що використовуються для дистанційного виявлення підземних комунікацій. Серед цих розробок — вимірювання глибини залягання, функції StrikeAlert та Current Direction, які попереджають пошкодження та аварії, дозволяють убезпечити роботи з розтину ґрунту.

Трасошукач RD8100PDLG – ваш незамінний помічник

RD8100 – це нова серія прецизійних локаторів з розширеними характеристиками. Трасошукач RD8100 створений для людей, робота яких пов’язана з геодезією, ЖКГ, будівництвом. Полегшує завдання пошуку підземних комунікацій. Все, що вам потрібно – це пройти з локатором по передбачуваній траєкторії залягання комунікацій. Миттєво виявляє будь-які підземні комунікації, вказує глибину залягання, виявляє та класифікує дефекти.

Унікальна комбінація з 5 антен дозволяє вам на власний розсуд вибрати оптимальний рівень точності для роботи. Вбудовані опції визначення GPS-координат та контролю режимів використання локатора дозволяють автоматично створювати дані для звітів користувача, аудиту внутрішнього контролю якості чи безпеки.

Особливості трасошукача RD8100

• Висококонтрастний екран забезпечує високу чіткість навіть за умов яскравого сонячного освітлення;
• Користувач може встановлювати до 5 додаткових частот для адаптації RD8100 до сигналів у вашій мережі;
• Ви можете зберігати до 1000 записів даних, надсилати їх на смартфон, планшет або ПК через бездротовий канал Bluetooth;
• Вбудований GPS-приймач дозволяє додавати дані позиціонування локатора, виключаючи необхідність зовнішнього GPS-приймача;
• Генератор з вихідним сигналом 90 і автоматичним узгодженням імпедансу навантаження дозволяє проводити обстеження на великих відстанях;
• Функція визначення напрямку струму (Current Direction) на частоті 4 кгц для локалізації та трасування кабелів з високим імпедансом на великих відстанях;
• Невелика вага та ергономічна конструкція, що забезпечують зручність експлуатації;
• Добре видима конструкція, що відображає світло, допомагає захистити оператора та обладнання;
• Рівень точності визначається конфігурацією. П’ять наземних антен забезпечують високу точність та відтворення даних локалізації об’єктів;
• Призначений для експлуатації безпосередньо на місці проведення робіт – IP65. Удароміцний корпус, захищений від проникнення вологи та пилу;

Розширюйте ваші можливості разом із RD8100PDLG за допомогою додаткових опцій

Блок літій-іонних акумуляторів Додаткове застосування літій-іонних акумуляторів як для локатора, так і для генератора забезпечує збільшений час роботи при зниженні вартості експлуатації.

GPS та дані використання локатора Вбудований GPS-приймач та автоматичний запис інформації про використання локатора дозволяє керівникам переглядати історію застосування трасошукача для визначення оптимальних способів роботи.

Функція iLOC Економія часу на об’єкті за рахунок дистанційного керування генератором на відстані до 450 м-коду.

Засоби для локації у складних умовах

1. Одночасне показання глибини залягання і струму
   Узгоджені вимірювання глибини залягання і струму забезпечують впевненість у тому, що відстежується коректна лінія;
2. ЗАХИСТ ВІД ДИНАМІЧНОГО ПЕРЕВАНТАЖЕННЯ
   Фільтрування перешкод, що дозволяє використовувати локатор в умовах сильного електричного шуму, наприклад, поблизу підстанцій або повітряних ліній електропередачі;
3. ФУНКЦІЯ SIDESTEP – ВИКЛЮЧЕННЯ небажаних перешкод
   Невелике підстроювання частоти, що дозволяє здійснювати локацію в зонах, схильних до перешкод або там, де одночасно працюють кілька операторів;
4. Висока чутливість, забезпечена конструкцією
   Сучасні схемні рішення дозволяють операторам детектувати і реагувати на слабкі сигнали, що мають місце в складних умовах локації комунікацій.

Спрощення локації у складних умовах

У зв’язку з тим, що структура комунікацій стає більш складною, професіонали в галузі локації вимагають потужніших інструментів для швидкої та точної ідентифікації, трасування кабелів. RD 8100PDLG надає вам таку можливість. Користуйтеся надійним, який дійсно заощаджує час та засоби на спрощенні пошуку кабелів, труб та виявлення несправностей.

ВИЗНАЧЕННЯ НАПРЯМКИ СТРУМУ CD (CURRENT DIRECTION)

Спосіб розпізнавання шуканого кабелю з декількох прокладених паралельно кабелів шляхом подачі спеціального сигналу CD від генератора Tx-10. Ці CD-стрілки на екрані локатора підтверджують те, що виконується трасування саме лінії, що шукається.

ТРАСУВАННЯ ЛІНІЙ З ВИСОКИМ ІМПЕДАНСОМ НА ЧАСТОТІ 4 кГЦ

Частота локації 4 кГц дозволяє виконувати трасування на великих відстанях таких ліній, як телекомунікаційні типу кручена пара або вуличного освітлення. Так як такі лінії часто розташовані в зонах з високою щільністю комунікацій, то ви можете об’єднати використання частоти 4 кГц з режимом CD для підвищення точності їх трасування.

ВИКОРИСТАННЯ ФУНКЦІЇ POWER FILTERS (СИЛОВІ ФІЛЬТРИ) ДЛЯ ТОЧНОЇ ЛОКАЛІЗАЦІЇ І ВИЗНАЧЕННЯ ВІДМІННОСТІ МІЖ СИЛОВИМИ КАБЕЛЯМИ

У тому випадку, коли не може бути поданий сигнал від генератора, трасування окремих силових ліній у зоні насиченої комунікаціями може стати серйозною проблемою. Конфліктуючі чи потужні сигнали створюють перешкоди чи змішуються, призводячи до обурення сигналу. При натисканні окремої кнопки гармонічні властивості силових сигналів використовуються для визначення – чи надходить сигнал від одного джерела або від безлічі кабелів, трасування і маркування якого ви можете виконати.

ШВИДКОДІЯ + ТОЧНІСТЬ – ПІКОВИЙ РЕЖИМ PEAK+

Режим Peak+ дозволяє підвищити точність локації пікового режиму шляхом доповнення режимом наведення або нульовим режимом.

• Додавання режиму наведення забезпечує більш швидке визначення положення піку.
• Додавання нульового режиму до пікового режиму дозволяє контролювати спотворення, викликане іншими комунікаціями, відгалуженнями чи перешкодами.

Будьте на крок попереду

Кожна процедура локації повинна задовольняти вимогам, що постійно зростають, за часом виконання, високою якістю та вартістю робіт. Трасошукач RD8100 розроблений з огляду на майбутнє.

АВТОМАТИЧНИЙ ЗАПИС ДАНИХ ПРО ВИКОРИСТАННЯ ЛОКАТОРА З ПОЗИЦІОНУВАННЯМ ПО GPS

Коли локатори RD8100 обладнані GPS-приймачем, вони автоматично отримують основні параметри розташування кожну секунду, надаючи повну картину локації окремих місць і забезпечуючи доступ користувача до особливостей експлуатації локатора за тривалі періоди часу. Отримані дані можуть бути використані для контролю за дотриманням коректних способів роботи або визначення необхідності в навчанні до того, як з’явиться ймовірність неякісного виконання робіт.

Додатково ця інформація може використовуватись для внутрішнього аудиту або спільного використання з партнерами чи клієнтами для підтвердження виконання завдання чи відповідності вимогам сервісу. Дані щодо використання локатора можуть бути експортовані до файлів різних форматів – наприклад, KML для Google Maps для підтвердження, де і коли було виконано роботу.

ФУНКЦІЯ ECERT – ДИСТАНЦІЙНЕ КАЛІБРУВАННЯ БЕЗ ВТРАТИ ЧАСУ

Перевіряє та підтверджує калібрування локатора через інтернет, використовуючи пакет програм RD Manager для PC без повернення приладу до сервісного центру. Отримуйте підтвердження, що RD8100 готовий до роботи, де б ви не знаходилися.

ФУНКЦІЯ CALSAFE

Ця функція дозволяє вибрати – примусово виконувати технічне обслуговування локатора або за розкладом, забезпечуючи 30-денний термін відключення до того, як час дії сертифіката калібрування закінчиться.

ТЕХНІЧНА ПІДТРИМКА У БУДЬ-ЯКИЙ ЧАС

Локатор RD8100 має 2-річну гарантію. Мережа глобальних дилерів та сервісних центрів надає повну технічну підтримку та навчання з урахуванням специфіки вашої роботи.

Висока відчутність

​Сучасні схемні рішення дозволяють операторам детектувати та реагувати на слабкі сигнали, що мають місце у складних умовах локації комунікацій.

РОЗШИРЕНІ ФУНКЦІЇ САМОТЕСТУВАННЯ

Придатність системи вимірювання до експлуатації може бути підтверджена безпосередньо на об’єкті. При самотестуванні до схеми локатора подаються відповідні сигнали, а також перевіряються функції дисплея та живлення.

ФУНКЦІЯ STRIKEALERT В АКТИВНОМУ І ПАСИВНОМУ РЕЖИМАХ ЛОКАЦІЇВізуальна та звукова сигналізація про наявність силових кабелів на невеликій глибині знижує ризик нещасних випадків.

​ФУНКЦІЯ TRUDEPTHДля отримання найбільш точних показань Індикація глибини залягання лише тоді, коли локатор коректно орієнтований над лінією.

Декілька режимів локації під ваші завдання

Піковий режимВідображається найбільший відгук, коли трасошукач знаходиться прямо над кабелем. Відображаються результати вимірювання глибини залягання та струму.Призначення: Точне визначення місця розташування лінії до і під час виїмки грунту. Більшість професіоналів навчені цьому режиму роботи та вдячні за простоту методу та зрозумілого без пояснень зображення на дисплеї приладу.

Режим Peak+До звичайного пікового режиму додано режим наведення або нульовий режим, і є можливість чергування.Призначення: Швидке виявлення піку відгуку для перевірки одночасно кількох ліній або інших елементів, які можуть вимагати додаткової уваги.

Режим наведенняСтрілки-індикатори із пропорційною зміною довжини та тон звуку вказують, де розташована лінія – ліворуч або праворуч від користувача.Призначення: Контроль загального напрямку ліній як частина попереднього сканування під час локалізації лінії. Найкращий режим для зон з високою щільністю ліній, ніж нульовий режим.

Режим розмитого пікуФункціонал подібний до пікового режиму, але більш придатний для локації слабких сигналів.Призначення: Виявлення глибоких ліній комунікацій, коли сигнали низького рівня або коли перешкоди створюють труднощі при локації звичайного піку.

Нульовий режимСтрілки та звукові сигнали вказують, де знаходиться кабель щодо оператора. Нульовий відгук з’являється, коли локатор знаходиться над кабелем.Призначення: Маркування окремих комунікацій у зонах, ненасичених лініями. Звуковий відгук дозволяє користувачам більше покладатися на звук, а не зображення на екрані.

Отримуйте більше від RD8100

Адаптуйте трасошукач до частот вашої мережі

У трасошукачі RD8100 може бути введено до 5 додаткових частот для адаптації до сигналів, наявних в телекомунікаційних мережах. Частоти мережі вводяться за допомогою програмного забезпечення трасошукача.

Точна зйомка з вбудованим або зовнішнім приймачем GPS

Збереження до 1000 результатів вимірювань під час обстеження, включаючи глибину залягання, та можливість надсилання цих даних на смартфон, планшет, ноутбук, використовуючи Bluetooth. Додавання даних позиціонування за допомогою вбудованого GPS-приймача, або комбінуючи із зовнішнім GNSS-пристроєм (Global Navigation Satellite Systems – глобальна навігаційна супутникова система), використовуючи бездротовий канал Bluetooth для отримання потрібної точності.

Пошук пошкоджень оболонок кабелів

Поєднання додаткового пристрою А-рамки з локатором RD8100 для ідентифікації та визначення місць пошкоджень оболонок кабелів з точністю в межах 10 см.

Програма RD Manager для ПК

Налаштування, калібрування та оновлення трасошукача за допомогою комп’ютера. Завантаження записів даних про експлуатацію та результатів вимірювань під час зйомки для подальшого аналізу.

Пасивний режим спрямування

Швидка перевірка будь-якої зони перед проведенням робіт з розкриття грунту, використовуючи одночасне детектування сигналів промислової частоти та радіосигналів, що несуть підземні кабелі або труби.

Вихід генератора 90 В

Більш потужний сигнал, що подається на лінії з високим імпедансом, — можливість детектування комунікаційних ліній на більшій відстані і більшій глибині залягання.

Функція мультиметра

Оцінка параметрів лінії, що шукається, використовуючи генератор – швидкий вимірювання лінійної напруги, струму та імпедансу.

Вибір оптимального режиму пошуку

Унікальна комбінація із 5 антен дозволяє оператору оптимізувати конфігурацію локатора RD8100 для різних завдань. У кожному режимі використовується різна комбінація антен. Основа кожної з антен, що використовуються для локації – це спеціальний, відшліфований ферит, що забезпечує точні та надійні виміри.

Функція iLOC – додаткова опція

iLOC – це бездротовий зв’язок Bluetooth із більшою дальністю дії між локатором RD8100 та генератором. Дозволяє оператору керувати потужністю та частотою сигналів на відстані 450 метрів, що допомагає економити час на пошуки та трудовитрати оператора.

Додаткові аксесуари до трасошукача

Великий асортимент додаткових речей компанії Radiodetection розширює можливості трасошукачів RD8100 та генераторів, забезпечуючи точну локацію в конкретному застосуванні, як при локалізації телефонних кабелів у пучку, так і підводних силових кабелів.

Технічні характеристики Трасошукач RD8100PDLG з генератором Tx-10

Усі характеристики

Характеристики та опції трасошукачів серії RD8100

	локатори серії RD8100
	PXL	PXLG	PDL	PDLG	PTL	PTLG
Число частот локації	13	13	18	18	22	22
Число частот зондів	4	4	4	4	4	4
Пасивні режими	2	2	5	5	5	5
Вбудований GPS-приймач		✔		✔		✔
Силові фільтри	✔	✔	✔	✔	✔	✔
Запис даних експлуатації		✔		✔		✔
Функція CALSafe™		■		■		■
Використання частоти 4 кГц	✔	✔	4 кГц + CD	4 кГц + CD	4 кГц + CD	4 кГц + CD
Режим Current Direction (CD)			✔	✔	✔	✔
Пошук пошкоджень кабелів			✔	✔	✔	✔
Визначення глибини в режимі P ower		✔	✔	✔	✔	✔
Пасивний режим наведення			✔	✔	✔	✔
Функція iLOC	✔	✔	✔	✔	✔	✔
Літієво-іонна батарея	 ˜	˜ 	 ˜	 ˜	 ˜	 ˜
Габарити	700х300х350 мм

Характеристики генераторів

	генератори
№ моделі	t x-1	t x-5	t x-5 B	t x-10	t x-10B
Макс. вихідна потужність	1 Вт	5 Вт	5 Вт	10 Вт	10 Вт
Число частот активної локації	16	16	16	16	36
Частоти індукції	8	8	8	8	8
Число частот для режиму CD				8	14
Функція iLOC			✔		✔
Пошук пошкоджень кабелів		✔	✔	✔	✔
Напруженість поля індукції	0.7	0.85	0.85	1	1
Режим ECO		■	■	■	■

Інші зазначені характеристики є стандартними для локаторів RD8100 та генераторів Tx, якщо не вказано інше. ✔ – доступно, за замовчуванням увімкнено;  – опція; ■ – доступно, за замовчуванням не увімкнено.Усі характеристики

Комплектація

• Локатор RD8100PDLG
• Генератор Tx-10
• Сумка для перенесення
• Інструкція з експлуатації російською мовою
• Штир заземлення
• Котушка з дротом для заземлення
• Магніт для підключення генератора до металевих труб
• Комплект дротів для прямого підключення генератора затискачами типу «крокодил»
