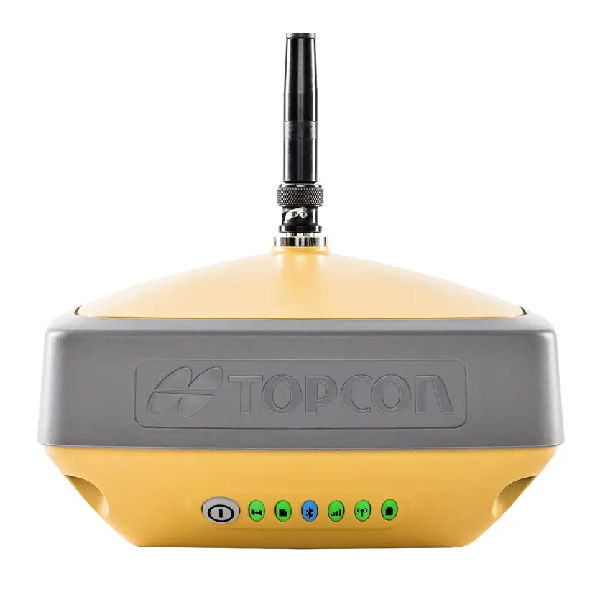

Приймач ГНСС Topcon HiPer VR (405-425 UHF INTL)

ГНСС приймач HiPer VR (405-425 UHF INTL) – це комплексне універсальне рішення, в конструкції якого застосовується найбільш передові технології.

Приймач може працювати як у режимі збору даних для постобробки PP, так і в режимі реального часу RTK:

• у якості Ровера для роботи з мережами базових станцій в режимах RTK, PP Static, PP Kinematic
• у якості Ровера від іншого приймача з використанням технології UHF (Ультра високочастотний радіомодем), LongLink™ або сервісу MAGNET Relay
• у якості Ровера з використанням сервісу орбітальної корекції TOPCON Global D
• у якості Бази для мережевих рішень
• у якості Бази для прямого підключення Роверів з використанням технології UHF (Ультра високочастотний радіомодем), LongLink™ або сервісу MAGNET Relay
• у якості УВЧ-ретранслятора – прийом та передача диференціальних поправок RTCM3 через УВЧ-радіомодем
• у якості УВЧ-LongLink ретранслятора – прийом  диференційних поправок через УВЧ радіоканал й передача через канал LongLink.

Вбудований ультра високочастотний радіомодем працює на частотах 406 – 470 МГц із потужністю до 1 Вата (100, 200, 500 та 1000 мВт – за вибором користувача) дозволяє: передавати, приймати та ретранслювати диференціальні поправки на відстані 5-7 км стандартно й до 15 км за оптимальних умовах.

Приймач Hiper VR має 226 універсальних каналів, які здатні відстежувати будь-які існуючі та заплановані до використання сигнали ГНСС. Запатентована технологія універсальних супутникових каналів TOPCON UTC (Universal Tracking Channels) дозволяє використовувати у приймачі менше число каналів, забезпечуючи при цьому відстеження усіх можливих типів сигналів, усіх ГНСС супутників без необхідності резервування каналів під конкретні сигнали. Менша кількість каналів – менше енергоспоживання та широка адаптивність.

У приймачі HiPer VR реалізована технологія TILT – Topcon Integrated Leveling Technology, яка включає у себе революційний 9-осьової інерційний вимірювальний блок (IMU) і надкомпактний 3-осьовий eCompass. Ця передова технологія компенсує помилки нахилу віхи або рівня інструменту при польових вимірюваннях. Технологія TILT значно збільшує швидкість вимірювань і забезпечує більш високу точність робіт.

ГНСС антена приймача Hiper VR вироблена за унікальною технологією Fence Antenna™ із підвищеною чутливістю та здатністю ефективно зменшувати вплив багатопроменевості. Це забезпечує виняткові можливості відстеження сигналів супутників за несприятливих умов, а також зменшення впливу відбиття сигналу та інших сигналів, які могли б створити перешкоди. Продуктивність ГНСС приймачів визначається не тим, наскільки добре вони можуть відстежувати сигнали на відкритих територіях, а тим, як вони відстежують сигнали у реальних робочих умовах із великою кількістю перешкод та шумів. Інноваційна технологія Fence Antenna компанії TOPCON забезпечує надійне, якісне відстеження сигналу, що виражається у неперевершених характеристиках отримання фіксованого рішення навіть при складних умовах.

Слабкою стороною більшості ГНСС апаратури є ненадійність її роботи в умовах впливу високочастотних вібрацій. Це часто проявляється при монтажі і використанні ГНСС обладнання на рухомій техніці – бульдозери, бурові машини тощо. Фахівці компанії TOPCON запатентували інноваційне рішення для цієї проблеми: Quartz Lock Loop™. Ця технологія забезпечує найвищу можливу точність навіть у самих складних робочих умовах і ця технологія так само застосовується у приймачах TOPCON HiPer VR.

Безпровідна мультиканальна технологія LongLINK ™, інтегрована у HiPer VR здатна забезпечувати стійкий ближній зв’язок між приймачами для реалізації режиму RTK на відстані до 700 метрів. При цьому один приймач може працювати у якості Бази одночасно для 3-х Роверів. Канал зв’язку працює на частотах, які не вимагають спеціальних дозволів на використання.

Вбудований модуль Bluetooth з великим радіусом дії гарантує надійне з’єднання контролера із приймачем на відстані понад 100 метрів.

Крім тог приймач має роз’єм для підключення зовнішньої ГНСС антени. Це дозволяє використовувати його, наприклад, у якості базової станції всередині будівель з підключенням зовнішньої антени, розташованої на даху. Для мережевих рішень CORS або для стаціонарних одиночних базових станцій на підприємствах для рішень геодезії, будівництва, сільського господарства.

Корпус приймача виготовлений з міцного магнієвого сплаву і має захист від факторів навколишнього середовища за стандартом IP67, здатний витримувати падіння з віхи 2 метри на бетон.

Управлінням роботою приймача без польового контролера здійснюється через інтерфейс MINTER – кнопка живлення виконує ряд функцій, які у різних комбінаціях натискання дають можливість виконувати наступні операції:

• Вмикання і вимикання живлення приймача;
• Перезавантаження і повернення приймача до заводських налаштувань;
• Старт і Зупинка запису сирих даних статичних і кінематичних спостережень в пам’ять приймача;
• Перемикання режимів STOP і GO для збору даних в режимі кінематики;

Інформація про стан приймача і його роботу відображається системою яскравих світлодіодів, які легко читаються навіть з відстані і яскраву сонячну погоду.

Приймач має вбудовану пам’ять для запису сирих даних об’ємом 8 Гб. Управління записом сирих даних здійснюється як з використанням польового контролера, так і без нього. Проводити запис сирих даних можна в пам’ять приймача або відразу в пам’ять польового контролера, або планшета за допомогою польового програмного забезпечення MAGNET Field.

HiPer VR має Micro USB роз’єм для підключення до ПК. За його допомогою може здійснюватися обмін даними, прошивка і конфігурація системи за допомогою програмного забезпечення TRU – Topcon Receiver Utility

Додатково приймач оснащений роз’ємом RS232. Це дозволяє виконувати прошивку і конфігурація системи, а так само інтегрувати його у комплексні системи навігації для різних потреб – інфраструктурні та промислові системи моніторингу, системи контролю, транспортні навігаційні рішення та багато іншого.

Стандартний комплект
TOPCON HiPer VR (405-425 UHF INTL)

• Приймач HiPer VR (із радіомодемом) – 1 шт;
• Блок живлення 12В 5А з конектором SAE – 1 шт;
• Кабель живлення силовий 3 PIN EU – 1 шт;
• Кабель USB A / USB uB 1,5 м – 1 шт;
• Жорсткий кейс – 1 шт;
• Скорочена інструкція – 1 шт;
• Картонна коробка – 1 шт;
• Кабель REC TO SERIAL DB9 – 1 шт;
• Кабель живлення 5PIN ODU TO SAE + FERRITE – 1 шт.

Стандартний файл авторизації опцій
TOPCON HiPer VR (405-425 UHF INTL)

• Прийом сигналів GPS L1
• Прийом сигналів GLONASS L1
• Частота – 1 Гц

Технічні характеристики Topcon HiPer VR (405-425 UHF INTL)
