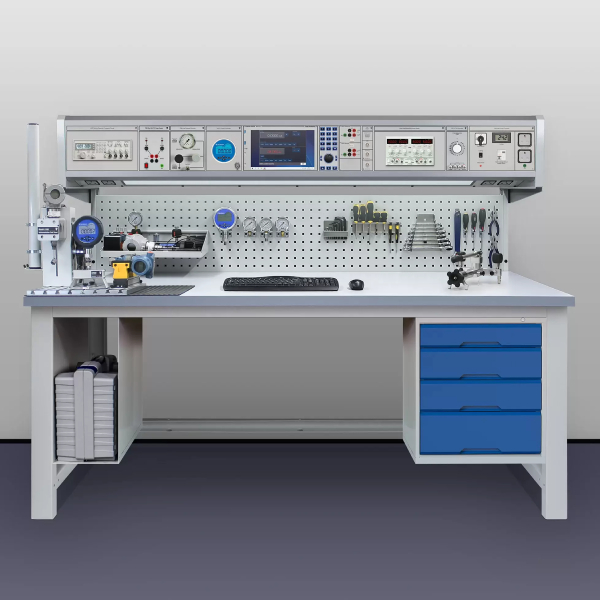

Навчальний калібрувальний стенд Time electronics CBP-TRN3 CalBench

CBP-TRN3 CalBench — це багатопараметрична робоча станція для навчання калібрування приладів тиску, процесу та температури. Він містить вибір простих у використанні модулів і додаткових функцій для відпрацювання налаштування приладів, з’єднань і тестування. Навчати слухачів застосуванням, що стосуються введення в експлуатацію, калібрування та обслуговування типових пристроїв, що використовуються для вимірювання в промислових системах.

Модуль 8060 розташований по центру в консолі, забезпечуючи джерело, моделювання та вимірювання сигналів процесу, зв’язок HART і живлення 24 В петлі. Він оснащений центром керування ПК із 12,1-дюймовим сенсорним дисплеєм, який запускає програму керування калібратором. Програмне забезпечення EasyCal доступне як опція, щоб увімкнути автоматичне калібрування та керування тестами.

Що стосується тиску, використовується пневматичний модуль із простим керуванням і аналоговим манометром для контрольованого вихідного тиску від 0 до 5 бар (70 фунтів на квадратний дюйм). Потім використовується прецизійний цифровий вимірювальний модуль із пневматичним насосом, що входить у комплект, для охоплення вакууму до 20 бар (300 psi). Додаткові модулі включають осцилограф, керований центром керування, функціональний генератор із частотним лічильником, імітатор Pt100 та джерела живлення постійного струму.

У пакеті є різноманітні додаткові засоби, які допомагають навчальним програмам і створюють ергономічний робочий простір. Сюди входить настільний склад з висувними ящиками, тримачами, гачками для перфопанелі, тримачем документів і полицями. Аксесуари для калібрування включають комплект адаптерів/фітингів і стенд для вимірювання приладів із колектором, лещатами та кронштейном передавача.

Ключові риси Time electronics CBP-TRN3 CalBench

• Пакет базових тестів і тренажерів CalBench
• Калібратор процесу/центр управління
• Джерело/вимірювання V, I , Ω, Hz, температура
• Регульований аналоговий манометричний модуль від 0 до 5 бар
• Цифровий манометричний модуль на 20 бар
• Модулі джерел живлення постійного та змінного струму
• Модуль роботи центру управління
• Модуль генератора функцій з лічильником
• Настроюваний випробувальний стенд приладів
• Стаціонарний пневматичний насос для вакууму до 25 бар (350 psi)
• Комплексний набір напірних фітингів/перехідників
• Автоматичне калібрування за допомогою програмного забезпечення EasyCal (додатково)

Застосування Time electronics CBP-TRN3 CalBench

CBP-TRN3 — це система, придатна для використання в навчальних центрах і майстернях.

Калібрування процесу та температури

У комплект CBP-TRN3 входить модуль технологічного калібратора 8060 для перевірки та калібрування різноманітного технологічного обладнання. Завдяки простому сенсорному інтерфейсу керування користувачі можуть отримувати та вимірювати мВ, мА, Ом, частоту та імпульси. Моделювати та вимірювати термопари та RTD. Калібруйте різні продукти, зокрема:

• Датчики, індикатори, термометри, самописці
• RTD і термопарні передавачі, контролери
• Калібратори процесів, пристрої контурного струму
• Додайте калібратор сухого блоку для визначення температури

Калібрування тиску

CBP-TRN3 CalBench має 2 модулі тиску для калібрування. Вони включають регульований модуль з аналоговим манометром для контрольованого вихідного тиску до 5 бар (70 psi). Потім прецизійний цифровий вимірювальний модуль вимірює вакуум до 20 бар (300 psi), який використовується з пневматичним насосом, що входить у комплект. Тестування та навчання на приладах тиску, таких як:

• Аналогові та цифрові датчики, індикатори, манометри
• Калібратори, датчики, перетворювачі, трансмітери
• Перемикачі, вентилі, контролери, самописці

Програмне забезпечення для калібрування EasyCal

CBP-TRN3 містить калібратор процесу 8060 і модуль центру керування. Програмне забезпечення EasyCal доступне як опція для вдосконалення системи та забезпечення проведення програмного тестування.

Виготовлення сертифікатів калібрування та звітів про випробування. Покажіть учням повний процес калібрування, допоможіть пояснити такі теми, як відстеження, контроль документів і управління якістю.

Технічні характеристики Time electronics CBP-TRN3 CalBench
