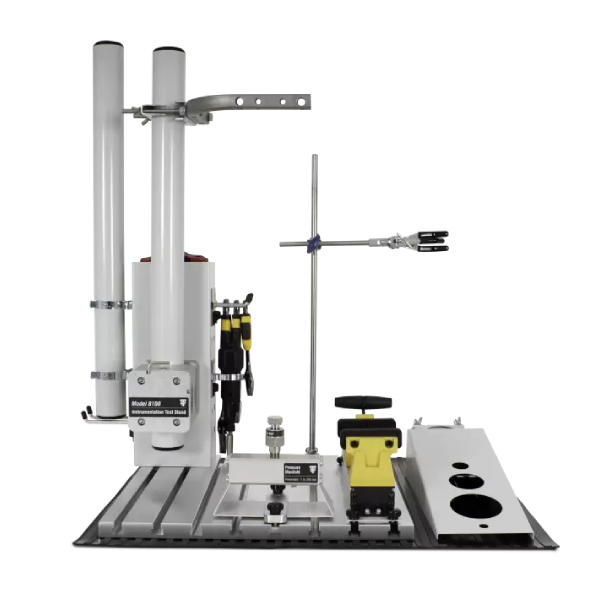

Випробувальний стенд приладів Time electronics 8100

Time electronics 8100 — це багатоцільовий випробувальний стенд, призначений насамперед для використання з технологічним обладнанням у майстерні чи лабораторії. Це компактна робоча станція, яка надає користувачам швидкі та настроювані налаштування для стандартних програм тестування та обслуговування. Вони включають практичний монтаж різноманітних датчиків тиску та манометрів, датчиків температури, терморезистентних датчиків температури та термопар.

Міцна алюмінієва трекова пластина розташована на нековзному гумовому килимку, забезпечуючи міцну основу для роботи з важкими передавачами та іншими пристроями. Основа дозволяє легко з’єднувати пристосування та інструменти за допомогою гвинтів із рифленою головкою та затискачів, щоб закріпити їх на місці. Пристосування можуть ковзати вперед і назад уздовж доріжок для оптимального робочого положення. Їх також можна видалити та змінити положення відповідно до уподобань користувача.

8100 постачається як комплексний набір з інструментами та пристосуваннями для різноманітних завдань. Інструменти включають 3 розвідні ключі, електричну викрутку, набір біт, набір складних трикутних шестигранних ключів і набір кабельних стяжок. Додаткові кріплення передбачені для підключення до базової плити та секцій вертикального затиску.

Ключові риси Time electronics 8100

• Багатоцільовий тестовий стенд
• Для вимірювання тиску та процесу
• Конфігуроване рішення для використання в майстерні
• 2 полюса передавача для з’єднань U-подібним болтом
• Напірний колектор із портом швидкого підключення
• Швидкісні лещата з висувною губкою
• Ретортний стрижень для RTD і термопар
• Поставляється в комплекті з інструментами

Монтаж передавача

Вертикальна опора із затискним механізмом використовується для утримання стовпів (2 в комплекті) у вертикальному або горизонтальному положенні для кріплення передавача на U-подібному болті. Для цього затискний механізм має передню та задню секції (задня: вертикальна, передня: горизонтальна).

Ці затискні секції мають ступінчасті губки, які затягуються циліндричними болтами. Для прискорення процесу налаштування додається електрична викрутка. Затискні губки також використовуються для прямого монтажу контрольно-вимірювальних приладів або для утримання кутових кронштейнів, які підключаються до передавачів.

Колектори для манометричного монтажу

Компактний пневматичний колектор тиску з одним портом з’єднується з базовою гусеничною лінією за допомогою затиску, щоб забезпечити позиціонування за потреби. Він оснащений ручним роз’ємом для сторони, що перевіряється.

Версія з двома портами є додатковою (модель 7161), також доступні версії для гідравлічної роботи. Можна вказати різні порти тиску UUT.

Технічні характеристики Time electronics 8100
