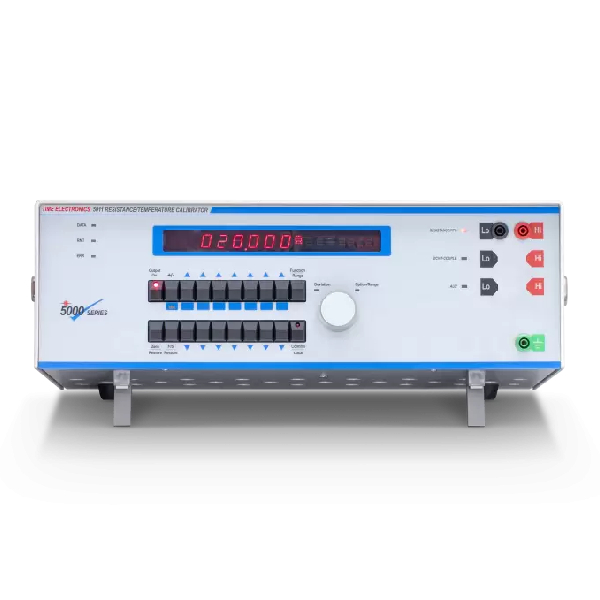

Калібратор опору / температури Time electronics 5011

Калібратор опору / температури Time electronics 5011

Ціна: За запитом
Категорія: ,
Бренд: Time Electronics | Велика Британія
Артикул (SKU): PS-9031

Опис: Калібратор опору / температури Time electronics 5011

Time electronics 5011 — це універсальний високоточний калібратор, який можна використовувати в широкому діапазоні застосувань у різних галузях промисловості. В основному використовується як джерело програмованого опору / RTD, 5011 забезпечує точний опір із найкращою точністю 0,01 % і роздільною здатністю 1 мОм (від 50 Ом до 1 кОм).

Внутрішні опції для збільшення можливостей можуть бути встановлені відповідно до вимог замовника. Вони включають моделювання постійної напруги та термопари, постійного струму та частоти.

5011 можна використовувати як лабораторний калібратор опору та температури або включити в автоматизовану тестову систему для введення спеціального сигналу. Також доступний комплект для монтажу в стійку.

Ключові риси Time electronics

  • від 1 Ω до 120 МОм
  • RTD і моделювання термопари
  • Опції DCV і DCI
  • Варіант частоти 10 МГц
  • Інтерфейси RS-232 / GPIB / USB
  • Робота на передній панелі
  • Сумісність із програмним забезпеченням EasyCal

Проста операція

Керування передньою панеллю дозволяє користувачеві швидко встановити необхідну функцію та вихід. За допомогою поворотного/поворотного перемикача користувач може точно регулювати вихідне значення у відсотках (+/- 9,99%). Вся ця інформація відображається на легко читається світлодіодному дисплеї. Стандартно 5011 використовує структуру команд SCPI для програмування. Він також підтримує набір команд Time Electronics 9811/19/20, що робить його ідеальною заміною для цих застарілих моделей.

Гнучкі параметри

Для 5011 доступний ряд опцій внутрішнього встановлення, які забезпечують додаткові функції та функції. Опція DCV / Термопара забезпечує джерело постійної напруги (+/- 20 В) і імітує термопари типів K, J, T, R, S, N, E і B. З опцією постійного струму 5011 може отримувати до 220 мА. Це робить прилад ідеальним для точного калібрування керування процесом. Також доступний варіант частоти від 0,1 Гц до 10 МГц (період від 100 нс до 10 с). Вихід змінюється з найкращою роздільною здатністю 0,1 Гц.

Програмне забезпечення для калібрування EasyCal

5011 можна контролювати за допомогою програмного забезпечення Time Electronics EasyCal для автоматизації процесу калібрування. Це забезпечує підвищену швидкість калібрування та стабільність результатів.

Виготовлення простежуваних сертифікатів калібрування та звітів про випробування для стандартів якості з додатковою інформацією про невизначеність для відповідності ISO 17025.

Технічні характеристики Time electronics

Технічна специфікація
опір
Діапазон Точність роздільна здатність
від 1 Ω до 20 Ω 0,01 % ± 10 мОм 1 Ω
20 Ω до 99,999 Ω 0,01 % ± 10 мОм 1 мОм / 5 мОм*
від 100 Ω до 999,999 Ω 0,01 % ± 8 мОм 1 мОм
від 1 кОм до 9,999 кОм 0,02 % ± 23 мОм 1 Ω
від 10 кОм до 99,999 кОм 0,01 % ± 1 Ом 1 Ω
від 100 кОм до 999,99 кОм 0,01 % ± 10 Ом 10 Ом
1 МОм до 9,9999 МОм 0,02 % ± 100 Ом 100 Ом
10 МОм до 120 МОм 0,1 % ± 1 кОм 1 кОм
*  Вихідна роздільна здатність нижче 50 Ом становить 5 мОм.
Температурний коефіцієнт Менше 50 ppm на °C
Номінальна потужність 0,1 Вт на резистор
Максимальна напруга 250 В
Час перемикання опору < 250 мкс
Час роботи < 300 мс
Варіація кінцевого опору < 2,5 мОм
Моделювання PRT
Тип RTD Коефіцієнт Альфа Діапазон Точність
Pt100 0,003850 від -180 до -100 °C 0,1 °C
Pt100 0,003850 від -100 до 850 °C 0,05 °C
Слід зазначити, що точність моделювання PRT визначається точністю таблиць PRT (BS EN 60751), опублікованих Британським інститутом стандартів.
5011 використовує точну цифрову інтерпретацію таблиць для виведення значень опору, які знаходяться в межах точності, зазначеної в таблиці .
Моделювання термопари (опція 9711)
Тип Діапазон °C Точність °C
Дж -210 до -50
-50 до 1200		 0,15
0,2
К -200 до -100
-100 до 1372		 0,25
0,18
Т -200 до 100
100 до 400		 0,2
0,15
Р -50 до 50
від 50 до 250
від 250 до 1768		 1,0
0,7
0,6
С -50 до 500
500 до 1768		 0,9
0,6
Б Від 300 до 800
від 800 до 1820		 1,5
0,8
Н -200 до 0
0 до 600
600 до 1300		 0,4
0,15
0,2
E -200 до 0
0 до 1000		 0,2
0,12
Компенсація холодного спаю ± 0,5 °C (застосовується до змін навколишнього середовища менше ± 1 °C при 23 °C).
Точність моделювання термопари визначається точністю функції напруги постійного струму 5011 і точністю стандартних таблиць термопар (BS EN 60584-1).
5011 використовує точну цифрову інтерпретацію таблиць для виведення рівнів напруги, які знаходяться в межах точності, зазначеної в таблиці.
Напруга постійного струму* (опція 9711)
Діапазон Точність роздільна здатність
від 0 до 20 мВ 40 ppm + 4 мкВ 0,1 мкВ
від 20 до 200 мВ 40 ppm + 4 мкВ 1 мкВ
від 0,2 до 2 В 40 ppm + 15 мкВ 1 мкВ
від 2 до 20 В 40 ppm + 75 мкВ 10 мкВ
* Специфікації застосовуються від 10 до 100 % діапазону. 10 % понад діапазон.
Постійний струм* (опція 9718, вимагає також встановлення опції 9711) Відповідна напруга: 11 В
Діапазон Точність роздільна здатність
від 0 до 200 мкА 150 ppm + 25 нА 0,1 нА
від 0,2 до 2 мА 120 ppm + 55 нА 1 нА
від 2 до 20 мА 120 ppm + 200 нА 10 нА
від 20 до 200 мА 120 ppm + 2 мкА 100 нА
* Специфікації застосовуються від 10 до 100 % діапазону. 10 % понад діапазон.
Загальна специфікація
Розминка 30 хвилин до повної точності
Час встановлення Менше 5 секунд
Стандартні інтерфейси GPIB (IEEE-488), RS-232, USB
Температурна продуктивність Робоча: від 0 до 40 °C, повна специфікація: 23 °C ± 5 °C, зберігання: від -10 °C до 50 °C
Робоча вологість < 80 % без конденсації
Робоча висота від 0 до 3 км. Не працює: від 3 км до 12 км
Лінійне живлення 100 – 230 В змінного струму 50/60 Гц. Споживання електроенергії 60 Вт типове, 80 Вт Макс.
Розміри Ш 450 x Г 272 x В 152 мм (18 x 11 x 7 дюймів)
вага 7 кг (15,4 фунта)
Країна народження Великобританія
Поставляється разом Посібник користувача, кабель RS-232 і адаптер/кабель USB
Країна народження Великобританія
Деталі доставки Розміри в упаковці: Д 51 х Ш 51 х В 68 см / Вага в упаковці: 13 кг
Код HS 9030 3900
Опції
Моделі
5011 Калібратор опору та температури
Внутрішні параметри
9711 Напруга постійного струму та моделювання термопари
9718 Опція струму (макс. 220 мА)
9729 Варіант частоти (цифровий 10 МГц)
Зовнішні опції та сертифікати калібрування
9728 19-дюймовий універсальний набір для монтажу в стійку
9541 Базовий набір тестових проводів
9796 Преміальний набір тестових проводів
C171 Відстежуваний сертифікат калібрування (заводський)
C115 Акредитований сертифікат калібрування (ISO 17025)
Програмне забезпечення та аксесуари для калібрування
ECFLA Повна ліцензія на програмне забезпечення EasyCal  (Код замовлення вказує на повну вартість ліцензії зі знижкою при купівлі з сумісним калібратором)
Параметри принтера 9795 Принтер і набір для підключення / 9777 Зчитувач штрих-кодів / 9778 Cal & ID принтер етикеток / 9779 Job & Address Label Printer
Параметри інтерфейсу Кабель 9597  GPIB / Інтерфейсна карта 9743 PCI-GPIB / Адаптер 9794 GPIB – USB
