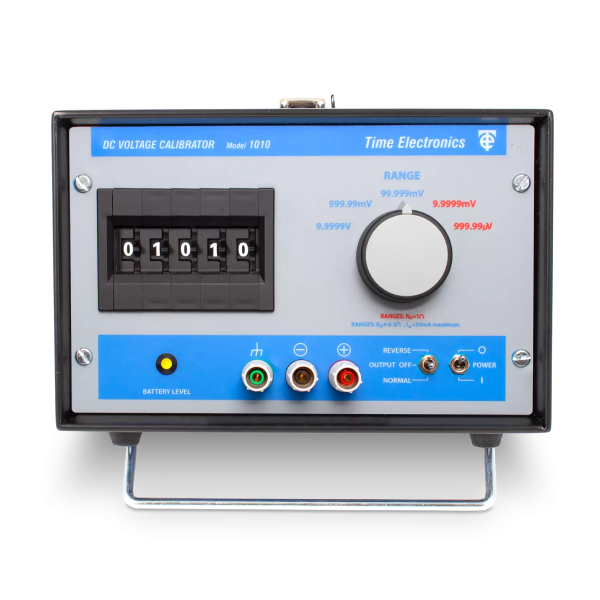

Калібратор напруги постійного струму Time electronics 1010

Високостабільний і точний калібратор постійного струму Time electronics 1010 з живленням від мережі або батареї, придатний для застосувань, де потрібне прецизійне джерело напруги з низьким внутрішнім опором. Має п’ять діапазонів до 10 В з роздільною здатністю до 0,01 мкВ. Компактна та міцна конструкція робить його легко портативним і добре підходить для лабораторного, польового та промислового використання.

Виходи напруги встановлюються шляхом вибору перемикача діапазонів і набору потрібного значення на коліщатковому перемикачі. Вихідну полярність можна вибрати за допомогою перемикача нормальний/вимкнений/зворотний. Вихідний опір калібратора зазвичай становить 500 мОм у діапазонах 10 В, 1 В і 0,1 В. Максимальний вихідний струм, який можна споживати в цих діапазонах, обмежений 25 мА з дотриманням специфікації. Нижні діапазони мають вихідний опір 1 Ом і забезпечують струм до 30 мА.

Прецизійний стабілітрон використовується як опорне джерело, яке забезпечує вхідний сигнал системи підсилювача переривника на польовому транзисторі, що працює в стабілізованому режимі зворотного зв’язку. Значення підсилення визначається набором прецизійних металевих плівкових резисторів, які вибираються коліщатним перемикачем на 5 декад на передній панелі.

Вихідна напруга змінюється від 0,01 мкВ до 9,9999 В у 5 діапазонах. Для повної надійності перемикач діапазону калібратора використовує два контакти паралельно для кожного положення на випадок, якщо один контакт виходить з ладу, забезпечуючи правильну роботу калібратора.

Ключові риси Time electronics 1010

• 0,01 мкВ до 10 В у 5 діапазонах
• Точність 0,02 %
• Стабільність 10 ppm/год
• Вихідний струм 30 мА
• Термінали безпеки
• Робота від акумулятора або мережі
• 40 годин звичайного використання між заряджаннями
• Індикатор рівня заряду батареї
• Додатковий футляр для транспортування

Термінали безпеки

Вихід 1010 здійснюється через запобіжні клеми, сумісні зі стандартними штекерами, 4-міліметровими кожуховими штекерами, оголеними дротами та роз’ємами.

Ці термінали спеціально розроблені з функціями безпеки, включаючи обмежену відстань відкриття та піднятий фланець навколо металевої поверхні з’єднання. Це гарантує, що зазори достатні, щоб оголені металеві частини були стійкими до дотику.

Портативність

1010 можна живити від мережі або від внутрішньої акумуляторної батареї. Коли калібратор підключено до електромережі, внутрішні батареї почнуть автоматично заряджатися.

Якщо від’єднати прилад від мережі під час роботи, внутрішні батареї продовжуватимуть живити прилад. Повний заряд забезпечує 40 годин звичайного використання. Світлодіодний індикатор на передній панелі відображає стан батареї. Для транспортування або зберігання інструменту доступний футляр для транспортування.

Застосування Time electronics 1010

Технічні характеристики Time electronics 1010
