Система калібрування установки векторного вимірювання Fluke 6135A/PMUCAL

У сучасній інтелектуальній енергосистемі використовуються установки векторного вимірювання (PMU), що в реальному часі надають критично важливі дані про напругу, струм, частоту і фазу в розподільній мережі. Для забезпечення послідовних, точних та достовірних даних дуже важливо, щоб PMU були правильно відкалібровані.

Система калібрування установки векторного вимірювання 6135A/PMUCAL є єдиною повністю автоматизованою системою калібрування PMU, що простежується, доступною на ринку на сьогоднішній день. Це ідеальне рішення для розробників та виробників PMU, а також національних метрологічних інститутів (НМІ). Крім того, рішення призначене для калібрувальних установок сторонніх виробників, мереж енергопостачання та організацій, пов’язаних із передачею електроенергії.

Сфери застосування включають калібрування PMU перед встановленням та протягом усього терміну служби в міру необхідності; виконання типових випробувань PMU та інших приладів в електромережі; дії щодо затвердження прототипів. Оскільки 6135A включає еталон для калібрування трифазної електричної потужності 6135A, його також можна використовувати для калібрування широкого діапазону навантаження електричної потужності та приладів для вимірювання якості електроенергії.

Інтегрована система 6135A/PMUCAL повністю відповідає вимогам стандарту IEEE C37.118.1a-2014, ТУ на порядок тестування пристроїв для вимірювання синхрофазорів, версія 2-2015, IEEE та стандарту IEEE C37.242-2013 з експлуатації та перевірки PMU. Система також повністю відповідає вимогам проекту стандарту IEC/IEEE 60255-118, ред.1 від 2016 року. Завдяки повній автоматизації навіть нефахівці можуть швидко приступити до використання системи, виконавши всі необхідні випробування за кілька годин, а не за кілька днів, як при використанні ручних методів.

Ключові риси 6135A/PMUCAL

Система 6135A/PMUCAL дозволяє:

• виконувати калібрування та тестування PMU з клієнтського комп’ютера на місці встановлення випробувальної системи або дистанційно через Інтернет;
• швидко переходити до тестування PMU;
• виконувати калібрування автоматично або створювати індивідуальні інтерактивні процедури тестування PMU;
• забезпечувати необхідні статичні та динамічні умови напруги та струму, які існують у розподільній мережі даного стандарту;
• подавати такі сигнали на встановлення векторного виміру;
• реєструвати отримані з PMU результати;
• виконувати оцінку загальної похибки вектора, частотної похибки та швидкості зміни частотної похибки;
• порівняти ці результати з вихідним випробувальним сигналом;
• оцінювати щодо порогових значень, встановлених стандартом IEEE C37.118.1a™-2014;
• створювати звіти про тестування, графіки та свідоцтва про калібрування, які можуть бути роздруковані або розповсюджені в електронному вигляді

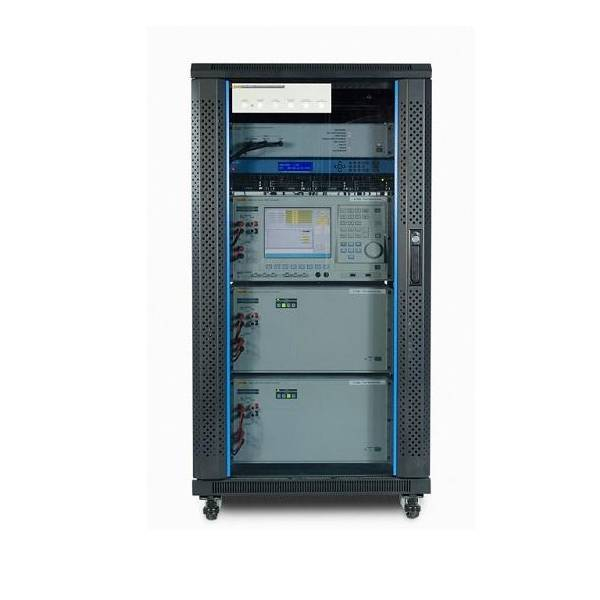

Система 6135A/PMUCAL складається з наступних апаратних компонентів, що постачаються в 19-дюймовій стійці з інтегрованою панеллю підключень для тестування.

• Трифазний стандарт електроживлення 6135A складається з одного головного блоку стандарту електроживлення 6105A і двох допоміжних блоків стандарту електроживлення 6106A. Забезпечує подачу напруги, що управляє, і струму на тестований PMU
• Блок системного часу 6105A : керує хронометражем і синхронізує тести, що проводяться в системі калібрування.
• Приймач GPS : подає сигнали універсального скоординованого часу (UTC) на систему 6135A/PMUCAL і на тестований PMU
• Серверний комп’ютер : виконує функції спеціалізованого контролера додатків, приймаючи команди від клієнтського комп’ютера для керування системою калібрування

Також необхідний клієнтський комп’ютер , що поставляється користувачем, відокремлений від серверного комп’ютера, але підключений через загальну локальну мережу.

ПЗ для калібрування являє собою контрольний інтерфейс системи 6135A/PMUCAL, що дозволяє налаштувати процес тестування та керувати тестуванням та калібруванням PMU. Програмне забезпечення також є сучасним інструментом аналізу можливостей для результатів тестування. Є два режими роботи. У режимі емуляції програмне забезпечення працює без підключення до реального PMU та моделює відповіді PMU для розробки тесту, навчання системи або використання програмного забезпечення калібрування без підключення до системи калібрування. Режим тестування PMU дозволяє провести тестування PMU та збирання фактичних даних випробувань.

За допомогою програми на клієнтському комп’ютері можна виконувати такі дії:

• повне тестування PMU на відповідність стандарту IEEE C37.118.1a-2014 за завантаженим набором необхідних випробувань;
• індивідуальне тестування PMU для перевірки працездатності способами безпосередньо не передбаченими стандартом;
• використання даних тесту для вивчення та аналізу;
• зміна та збереження нових процедур тестування за потребою.

Архітектура системи тестування дозволяє клієнтському комп’ютеру отримати доступ до випробувальної системи через Інтернет із будь-якої точки світу. Час виконання автоматизованого тесту PMU становить від шести до восьми годин конфігурацію PMU (частота, частота дискретизації, клас), на відміну кількох днів виконання тестів вручну. Початкове налаштування також відбувається швидко: менш ніж за годину користувач може підготуватися до автоматизованого тестування.

Типовий коефіцієнт точності тестування становить 40:1 згідно з вимогами до вимірювань IEEE C37.118.1a-2014.

Створення звітів за допомогою системи 6135A/PMUCAL виконується легко та зручно. До системи додаються попередньо налаштовані звіти, щоб допомогти вам скоротити час на створення. Використовуйте ці звіти «як є» або як шаблони, налаштовані відповідно до конкретних потреб.

Трифазна система стандарту електроживлення 6135A

Трифазна система стандарту електроживлення 6135A, яка лежить в основі системи калібрування PMU, може працювати в автономному режимі незалежно від блоку системного часу 6105A і серверного комп’ютера. 6135A встановлює нові характеристики точності для стандартів калібрування електроживлення. Напруга і струм генеруються з роздільною здатністю до шести розрядів і похибкою не більше 0,005 % (50 ppm). Налаштувати фазу можна з роздільною здатністю 1 міліградус або 10 мікрорадіан. Виняткова фазова характеристика з точністю фази напруга-струм до 2,3 міліградусів для 6105A. Точність фази напруга-напруга становить 5 міліградусів.

Використовуйте 6135A для створення широкого спектру складних сигналів, у тому числі мерехтіння, гармонік, провалів та викидів, інтергармонік, коливань гармонік, одночасного застосування.

Ця функція забезпечує величезну гнучкість при калібруванні великої кількості приладів для вимірювання характеристик електроживлення, включаючи:

• вольтметри змінного струму;
• амперметри змінного струму;
• трансформатори струму;
• флікерметри;
• вимірювачі кута зсуву фаз;
• вимірювачі коефіцієнта потужності;
• аналізатори потужності;
• реєстратори електроенергії;
• тестери датчиків потужності та реле;
• вольтамперметри;
• вимірювачі реактивної потужності;
• трансформатори напруги;
• ватметри (для 3- або 4-провідних ланцюгів);
• лічильники електроенергії;
• та інші.

Вимоги до комп’ютера клієнта

• Операційна система Microsoft Windows 7 або нова ОС
• Microsoft Excel 2003 або пізнішої версії
• Процесор 2 ГГц
• 2 ГБ ОЗУ
• 20 ГБ вільного простору на диску для програми та даних
• Мережеве підключення > 300 КБ/с
• Привід DVD 32X для встановлення програмного забезпечення для калібрування

Електричні характеристики точності джерела

Характеристики продуктивності для випробувань згідно з C37.118.1a-2014

Тестування PMU: Межі діапазону значень факторів впливу Граничні значення при загальному тестуванні

Тестування в стані

Примітки. 1. Максимальна частота гармонік – 6 кГц. 2. У межах профільних обмежень амплітуди/частоти 6135a. Детальну інформацію див. у посібнику користувача 6100B/6105A. 3. Обмежено до 30% параметрів діапазону 6135A. Детальну інформацію див. у посібнику користувача 6100B/6105A.

Модуляційні випробування

Тестування лінійної зміни частоти

Тести зміни кроку на вході

Примітки. 1. Позитивний крок амплітуди не може перевищувати межі діапазону 6135A. Детальну інформацію див. у посібнику користувача 6100B/6105A. 2. Час реагування та затримки PMU невеликий щодо інтервалів звітності PMU, так що безліч кроків розташовано в шаховому порядку для підвищення точності вимірювань.

загальні характеристики
