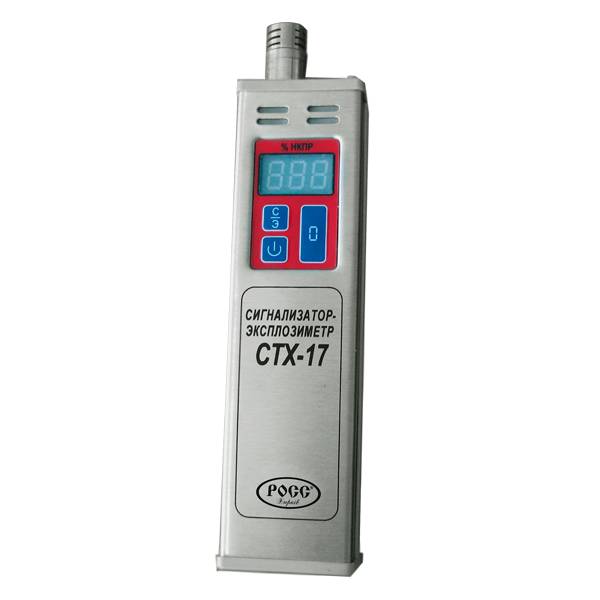

Сигналізатор переносний термохімічний СТХ-17

Промислові портативні переносні автоматичні сигналізатори-експлозиметри СТХ-17 призначені для контролю до вибухонебезпечних концентрацій горючих газів і парів горючих рідин та їх сукупності в повітрі та видачі сигналізації про перевищення встановлених значень концентрації.

Сигналізатор СТХ-17 являє собою індивідуальний переносний одноканальний безперервної дії прилад зі світловою та звуковою сигналізацією, з двома порогами спрацьовування сигналізації, з конвекційною або примусовою подачею контрольованого середовища.

Просторове положення СТХ-17 під час експлуатації – будь-яке.

СТХ-17 має два режими роботи: сигналізатора та експлозиметра. У режимі сигналізатора СТХ-17 забезпечує видачу світлових та звукових сигналів «Поріг 1» та «Поріг 2». У режимі експлозиметра СТХ-17 відображає на цифровому індикаторі поточне значення концентрації одиничного компонента та забезпечує видачу світлових та звукових сигналів «Поріг 1» та «Поріг 2».

За окремим замовленням значення концентрації одиничних або окремих (з сукупності) контрольованих компонентів може бути представлене у вигляді об’ємної частки (з метрологічною атестацією).

Застосування СТХ-17

Виробничі приміщення підприємств хімічної, нафтогазової та інших галузей промисловості, комунальне господарство, судна та плавучі споруди, піднаглядні Морському Регістру судноплавства.

СТХ-17 застосовуються скрізь, де існує небезпека вибуху горючих газів та парів, а саме:

• у колодязях, приямках перед проведенням вогневих робіт;
• в випорожнених ємностях з-під пального;
• у котельнях при розпалюванні котлів на газовому паливі;
• у процесі нафтовидобутку, нафтопереробки, газовидобування;
• на нафто- та газопроводах, АЗС;
• на складах ПММ у портах та на залізниці, нафтобазах, авіаційних сховищах;
• у резервуарах для зберігання нафтопродуктів, спирту та ін;
• на станціях зливу нафтопродуктів із цистерн, що приходять різним транспортом та естакадах переливу нафтопродуктів споживачам;
• на насосних станціях та інших об’єктах нафтової, газової, хімічної та інших галузей промисловості; на об’єкт, піднаглядних Морському Регістру судноплавства.

Переваги сигналізатора СТХ-17

• Широкий діапазон показань: 00,0 – 99,9% НКПР;
• Вибухобезпечне виконання, маркування вибухозахисту – “1ExdibsllCT4”;
• Дифузійний та примусовий (з насадкою) відбір проби;
• Цифрова індикація поточного значення концентрації на семисегментному трирозрядному індикаторі;
• Самотестування в автоматичному режимі;
• Мінімальне технічне обслуговування; простота експлуатації;
• Наявність двох порогів сигналізації;
• Високі метрологічні характеристики, що не вимагає додаткових пристроїв для коригування функціональних параметрів;
• Можливість контролю виносним датчиком;
• Захист доступу до параметрів налаштування та критичних параметрів аварійного стану.

ТехнІчні характеристики СТХ-17

Конструктивні виконання передбачені як вбудованого блоку чутливих елементів (ЧЕ), так виносного датчика.

СТХ-17-71, СТХ-17-72 можуть застосовуватись на судах та інших об’єктах, піднаглядних Морському Регістру судноплавства.

У СТХ-17-90 та СТХ-17-91 значення концентрації одиничних або окремих із сукупності контрольованих компонентів представлено у вигляді об’ємної частки %.

Приладдя: Перевірочна камера, штанга, ключ.

На окреме замовлення поставляється насадка (для примусового відбору проби з важкодоступних місць), амортизатор (для механічного захисту виносного датчика), зарядний пристрій ЗУ-10.

Зарядний пристрій ЗУ-10 призначений для періодичного заряду акумуляторів у СТХ-17-80, СТХ-17-81, СТХ-17-83, СТХ-17-84, СТХ-17-85, СТХ-17-86, СТХ-17 -87, СТХ-17-88, СТХ-17-90, СТХ-17-91.

Технічні характеристики ЗУ-10:

• потужність, що споживається ЗУ-10, становить не більше 10 ВА;
• габаритні розміри, мм не більше 65х90х90;
• маса, кг, трохи більше 0,15;
• час безперервного заряду акумуляторів, година, трохи більше (5±0,5);
• середнє напрацювання на відмову, годину, не менше 25000;
• середній термін служби, років не менше 10;
• середній час відновлення працездатного стану, година, трохи більше 1.
• напруга живлення змінного струму 220 В частотою 50 Гц.
• Зарядний пристрій призначений для роботи поза вибухонебезпечними зонами.
• Робочі умови застосування ЗУ-10: температура довкілля (20±5) °З;

За окремим замовленням поставляється насадка для примусової подачі контрольованої суміші датчик СТХ-17.

Перелік речовин, контрольованих сигналізаторами СТХ-17

• Ацетилен, етин
• Ацетон, 2-пропанон, диметилкетон
• Бензин авіаційний Б-70
• Бензини автомобільні А-76, А-80, А-92, А-96, АІ-91, АІ-93, АІ-95, АІ-95 “Екстра”, АІ-98
• Бензол, піробензол, фен, фенілгідрид, циклогексатрієн
• н-Бутан, метилетилметан
• Бутилакрилат, бутиловий ефір пропінової кислоти, акриловобутиловий ефір
• Водень, протий
• н-Гексан
• н-Гептан
• н-Декан
• Ізубутий, 2-метилпропан, триметилметан
• Ізооктан, 2,2,4-триметилпентан, ізобутилтриметилметан, 2-метилгептан
• Гас освітлювальний
• Гас тракторний
• Ксилол, суміш ізомерів
• Метан, газ болотний, природний, природний, рудничний, світильний
• Нефрас С2-80/120
• Нефрас П1-63/75, нефрас П1-65/75, нефрас П1-65/70 (гексанові розчинники)
• н-Нонан
• Оксид вуглецю, окис вуглецю, СО, чадний газ
• н-Пентан
• Пропан
• Пропілен, пропен
• Розріджувачі 5107, РЕ-1В, РЕ-4В, РЕ-8В, РЕ-2В, РЕ-11В
• Розчинники Р-10, Р-7, Р-4, РС-2, 645, 646, 647, 648
• Скіпідар
• Сольвент кам’яновугільний
• Сольвент нафтовий
• Спирт бутиловий, 1-бутанол, пропілкарбінол
• Спирт діацетоновий, 4-окси-4метил-пентанон-2, диметилацетонілкарбінол
• Спирт ізопропіловий, 2-пропанол, ізопропанол, диметилкарбінол
• Спирт метиловий, метанол, карбінол, спирт
• Спирт етиловий, етанол, винний спирт, метилкарбінол, алкоголь, алкоголь етиловий
• Толуол, метилбензол, фенілметан
• Паливо дизельне (зимове)
• Уайт-спірит, нефрас С4-155/200
• Етилбензол, фенілетан
• Етилен, етен
• Ефір бутиловий пропенової кислоти, бутилакрилат, акриловобутиловий ефір, бутиловий ефір акрилової кислоти
• Ефір бутиловий оцтової кислоти, бутилацетат, оцтовобутиловий ефір
• Ефір етиловий оцтової кислоти, етилацетат, оцтовоетиловий ефір
• Ефір етиловий, сірчаний ефір, діетиловий ефір
