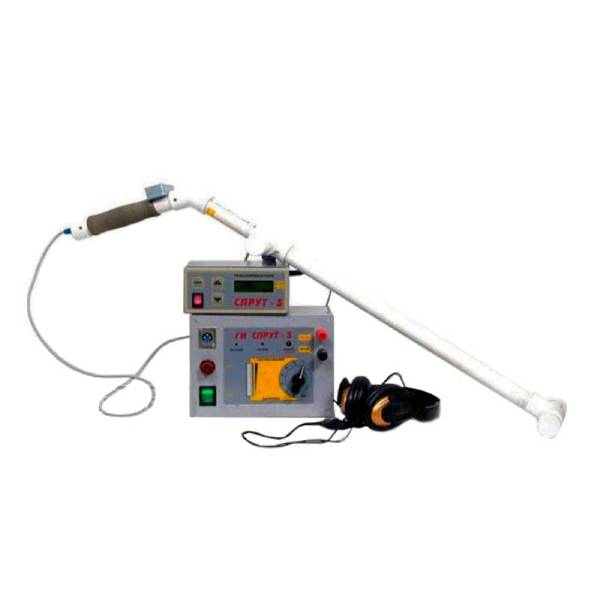

Трасошукач Спрут-5 М

Трасошукач Спрут-5М призначений для:

• пошуку і трасування підземних комунікацій
• визначення «глибини залягання» ПМС
• виявлення місць витоків захисного струму, що виникають за рахунок пошкодження ізоляції і контакту з грунтом або суміжними комунікаціями

Відмінною особливістю приладу є використання оригінальної конструкції приймальної антени і алгоритму мікропроцесорної обробки сигналу з  одночасною, що не залежить один від одного, індикацією «глибини залягання» ПМС і  «відносної» величини струму катодного захисту.

Система дозволяє працювати як в  пасивному (по струму катодного захисту), так і в активному (з використанням генератору) режимах, і призначена для використання в польових  умовах.

Технічні характеристики Спрут-5 М

Прилад має дисплей і  звуковий сигнал. Надана можливість запам’ятовування результатів контролю з подальшою обробкою на  ПК (порт RS 232). При використанні конвертора USB/COM, зареєстрована інформація переноситься на ПК користувача через USB-порт.

Комплект постачання: приймач «Спрут-5М», приймальня антена, генератор імпульсів ГИ СПРУТ, головні телефони (навушники), шнури сполучні, зарядний пристрій, керівництво по експлуатації, «флешка» з програмним забезпеченням (ПЗ), чохли індивідуальні та ящик для транспортування.

Генератор імпульсів ГІ СПРУТ-5

ГИ СПРУТ-5 забезпечує вихідну потужність до 60 Вт при опорі навантаження від  5 Ом.

Живлення здійснюється від зовнішнього джерела постійного струму напругою 11-13 В. Передбачено узгодження генератора з ланцюгом навантаженням, захист від «перевантаження»,  контроль розряду зовнішньої акумуляторної батареї.

Реалізовано додатковий спеціальний «переривчастий» режим роботи генератору.

Технічні характеристики ГІ СПРУТ-5

Переваги приладу:

• система експлуатується одним оператором з одночасним отриманням інформації про знаходження підземного трубопроводу (трасування), глибині його залягання і відносній величині струму катодного захисту
• система демонструє високу завадостійкість при наявності негативних факторів, таких як: наявність суміжних комунікацій, високовольтних ЛЕП
• швидке знаходження вірогідних місць витоків захисного струму, з подальшою деталізацією ділянки і точним визначенням місця пошкодження захисної ізоляції на  трубопроводі
• надійна робота в складних міських умовах без, або при підключенні додаткового генератору, що поставляється в комплекті системи
• високі експлуатаційні та кліматичні можливості системи: прилад призначений для роботи в польових умовах, пилобризкозахищен, вібростійкій. Проведені випробування працездатності системи при температурах до – 15 °С

Виявлення місць пошкодження ізоляційного покриття, контакту із суміжнімі комунікаціямі чи відгалуженнями даної комунікації, засновано на реєстрації місць значного (більше 10%) змін складової величини струму (I) в двох, послідовно виконаних, через рівні проміжкі відстані, вимірах.

Рекомендовано, при просуванні уздовж комунікації, провадити вимірювання і запис у пам’ять значень відносної величини струму (I) через кожні 10 метрів. У разі якісного ізоляційного покриття, відсутності контакту із суміжнімі комунікаціямі чи відгалужень, зміни величини струму (I) в  точках будут незначні. Ці зміни і їх величина обумовлені ємніснимі втратами змінної складової струму, що протікає, «віком», діаметром комунікації та іншимі важливими факторами.

На малюнку приведено графік залежності величини струму від  відстані, при відаленні від джерела полярізації – камеральна обробка даних, записаних у  пам’ять.

Шурфування в зонах 1, 2, 3 показало:
