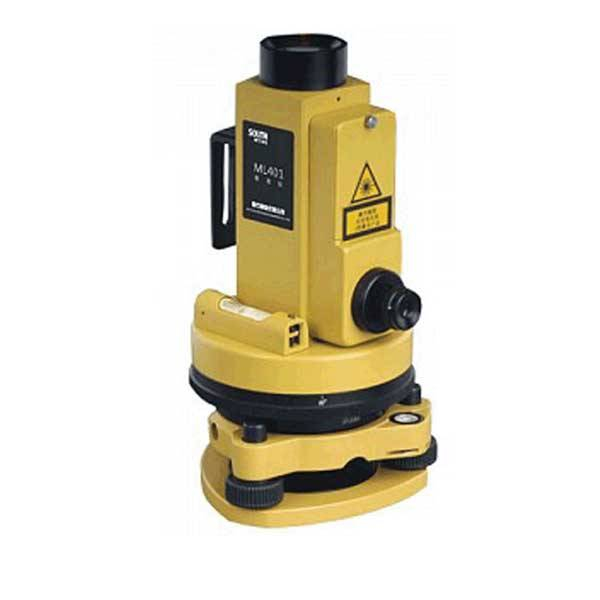

Прилад вертикального проектування South TRL-401

South TRL-401: лазерний пристрій вертикального проектування. Прилади вертикального проектування (ПВП) призначені для педачі планового становища точок в зеніт (вгору) чи надир (вниз).

Застосуівання South TRL-401

В умовах сучасного багатоповерхового будівництва виробник робіт щодня стикається з проблемою визначення точного положення вертикальних осей споруд. Професійні пристрої вертикального проектування дозволяють вирішити цю проблему. ПВП застосовуються при будівництві висотних будівель, споруд та димових труб. Використовуються при встановленні бурових вишок, теле- та радіоантени.

За допомогою ПВП монтують копер баштового типу та градирню, проводять роботи в маркшейдерії та спостереження за деформаціями, виконують спеціальні роботи при монтажі обладнання та різні промислові виміри.

Технічні характеристики South TRL-401

• Точність вгору < 2,5 мм на 100 м (1/45000).
• Точність вниз ± 1,0 мм на 1,5 м.
• Збільшення зорової труби 25х.
• Поле зору 1° 30′ / 1° 50′.
• Найменша відстань візування 0.5 м.
• Лазерний діод — 635 нм.
• Клас лазера — IIIA.
• Діапазон роботи: вдень до 120 м, вночі до 500 м.
• Діаметр пучка: на 40 м — 2 мм, на 100 м — 5 мм.
• Помилка розбіжності оптичної осі з віссю лазера менше 5″.
• Час безперервної роботи 12 год.
• Енергоспоживання — 3 Bт.
• Робоча температура від -10C до +40С
• Комплектність: — ПВП, футляр, керівництво користувача.
