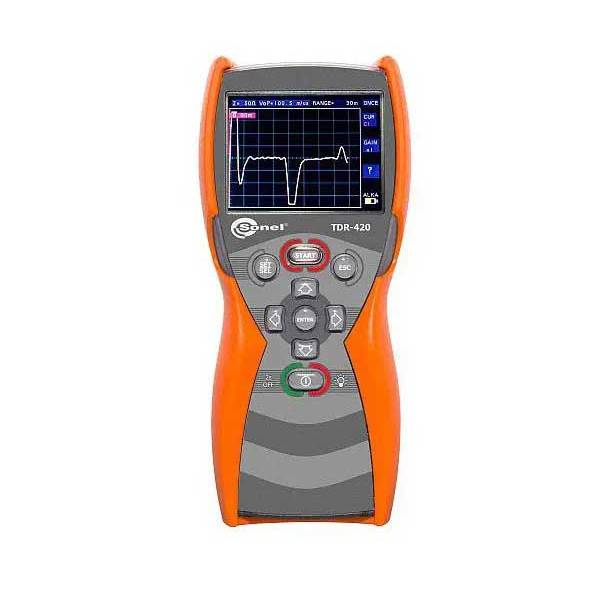

Рефлектометр Sonel TDR-420

Рефлектометр Sonel TDR-420 — це зручний цифровий локатор імпульсів (TDR — Time-domain Reflectometer), призначений для виявлення та локалізації несправностей силових, телекомунікаційних та телекомунікаційних кабелів. Рефлектометр Sonel TDR-420 дозволяє вимірювати довжину кабелю та визначати відстань до пошкодження або зміну імпедансу в діапазоні від 4 до 6000 м у кабелях з металевими проводами. Найкоротший діапазон вимірювання з діапазоном 7 метрів і мертвою зоною 0,6 метра дозволяє локалізувати пошкодження на дуже близькій відстані від точки підключення пристрою.

Ключові риси Sonel TDR-420

• місця пошкодження силових та телекомунікаційних кабелів
• два незалежні курсори для одночасного визначення двох точок ураження та відстані між ними
• місце пошкодження коаксіальних кабелів
• місце пошкодження кабелів інфраструктури
• виявлення обривів, коротких замикань, пошкоджень, викликаних вологою, та інших змін опору кабелю
• графічне зображення пошкодження кабелю разом із зазначенням відстані до місця несправності на екрані
• Рефлектометр SONEL має великий робочий діапазон до 6000 м , дуже малу похибку вимірювання 1% і можливість регулювання коефіцієнта поширення та хвильового опору досліджуваного провідника. Визначення відстані до двох пошкоджень і відстані між ними тепер не буде проблемою завдяки використанню функції двох курсорів.
• Рефлектометр TDR-420 оснащений чітким кольоровим дисплеєм , який завдяки роздільній здатності 320 x 240 пікселів дозволяє ще точніше визначити місце пошкодження.
• До приладу TDR-420 додано зручну довідкову функцію , яка полегшує інтерпретацію отриманого результату вимірювання протягом його тривалості. Завдяки цій функції користувач може швидко визначити тип аномалії, що виникає на перевіреній ділянці кабелю, порівнюючи рефлектограму на дисплеї з типовими формами пошкоджень.
• У відповідь на потреби клієнтів нова модель TDR-420 була розроблена для роботи в суворих умовах навколишнього середовища. Захист від проникнення води та пилу забезпечується унікальним корпусом із рівнем герметичності IP67 . Додатковою перевагою є покриття корпусу з еластомеру, який також запобігає вислизанню пристрою з руки і забезпечує захист від впливу випадкових падінь.

Застосування Sonel TDR-420

Рефлектометр TDR-420 призначений для виявлення несправностей у металевих кабелях. Продукт присвячений:

• оптові та роздрібні торговці кабелями,
• електрики та аварійники,
• робітники з обслуговування,
• будівельні електрики.

Пристрій відповідає очікуванням усіх людей, яким необхідно знайти точне місце пошкодження та кінець кабелю, як в силових, так і в телекомунікаційних кабелях.

Технічні характеристики Sonel TDR-420
