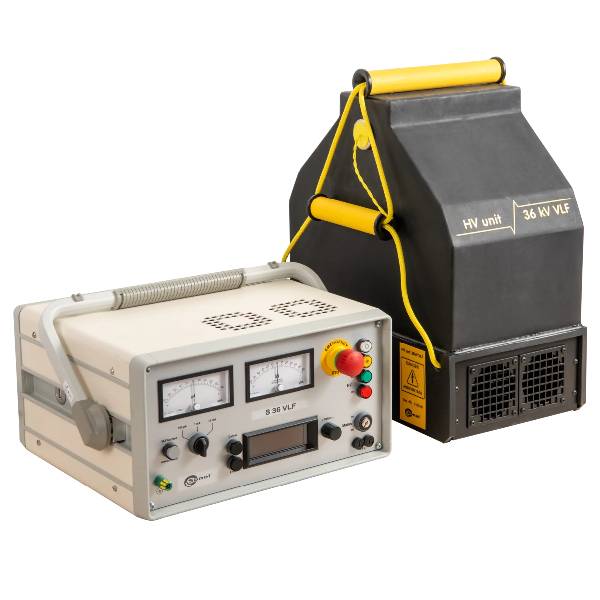

Вимірювач опору ізоляції Sonel S-36 VLF

Вимірювач опору ізоляції Sonel S-36 VLF

Вимірювання опору ізоляції до 2 т відповідно до IEC 61557 – 2.

Ціна: За запитом
Категорія:
Бренд: Sonel | Польща
Артикул (SKU): PS-7092

Опис: Вимірювач опору ізоляції Sonel S-36 VLF

Тестер ізоляції високої напруги S-36VLF — це компактний, міцний і портативний набір для тестування кабелів середньої напруги відповідно до стандартів IEEE400, IEC 60502-2, CENELEC HD 620 і 621 і DIN VDE 0276/620 і 621. Тестування проводиться за допомогою метод низького електричного стресу з напругою VLF (дуже низької частоти) 0,1 Гц. Тест VLF є найшвидшим способом виявлення пошкодження ізоляції.

Прилад S-36VLF може перевіряти кабелі з пластиковою ізоляцією (XLPE, PE-, EPR), а також з паперовою та масляною ізоляцією (PILC). Також можливе тестування напругою постійного струму.

Sonel пропонує онлайн курс навчання користуванню даним продуктом (навчальне відео та консультація фахівця).

Ключові риси Sonel S-36 VLF

  • Надзвичайно компактний високопотужний тестовий пристрій VLF
  • Легко переноситься для 1-2 осіб
  • Просте управління: керування за допомогою меню з OLED-дисплеєм промислового класу
  • Повністю автоматична послідовність випробувань
  • Вбудований таймер 1-300 хв з автоматичним відключенням
  • Вбудоване виявлення поломки
  • Вбудоване визначення часу несправності
  • Вимірювання напруги безпосередньо на виході HV
  • Захисне заземлення
  • Блокування пускового ключа високої напруги
  • Схема захисту / індикація згідно. з EN 50191
  • Вимірювання струму витоку під час випробування VLF

Додаткові функції Sonel S-36 VLF

  • Реєстрація даних (USB-накопичувач) для тестових наборів VLF
  • Розширення частоти: 0,05 + 0,02 Гц
  • Індивідуальні тестові кабелі
  • Транспортний кейс

Технічні характеристики Sonel S-36 VLF

S-24 VLF S-36 VLF S-44 VLF S-44 VLF S-57 VLF
Індекс WMGBS24VLF WMGBS36VLF WMGBS44VLF WMPAS44VLF WMGBS57VLF
Блок живлення 230 В (±10%), 10 А, 50/60 Гц 230 В (±10%), 10 А, 50/60 Гц 230 В (±10%), 10 А, 50/60 Гц 110 V (100 V…127 V),15 A, 50/60 Hz 230 В (±10%), 10 А, 50/60 Гц
Вихідна напруга 0…24 кВ RMS VLF 0,1 Гц (опція: 0,05 Гц + 0,02 Гц) ± 0…34 кВ постійного струму 0…36 кВ RMS VLF 0,1 Гц (опція: 0,05 Гц + 0,02 Гц) ± 0…52 кВ постійного струму 0…44 кВ RMS VLF 0,1 Гц (опція: 0,05 Гц + 0,02 Гц) ± 0…62 кВ постійного струму 0…44 кВ RMS VLF 0,1 Гц (опція: 0,05 Гц + 0,02 Гц) ± 0…62 кВ постійного струму 0…57 кВ RMS VLF 0,1 Гц (опція: 0,05 Гц + 0,02 Гц) ± 0…62 кВ постійного струму
Форма хвилі напруги
VLF подібна синусоїда, симетрична, з вимірюванням True RMS подібна синусоїда, симетрична, з вимірюванням True RMS подібна синусоїда, симетрична, з вимірюванням True RMS подібна синусоїда, симетрична, з вимірюванням True RMS подібна синусоїда, симетрична, з вимірюванням True RMS
DC постійна напруга, негативна і позитивна полярності постійна напруга, негативна і позитивна полярності постійна напруга, негативна і позитивна полярності постійна напруга, негативна і позитивна полярності постійна напруга, негативна і позитивна полярності
Відключення по струму (DC) 10 мА 10 мА 10 мА 10 мА 10 мА
Макс. тестована довжина кабелю, макс. ємність (VLF) до 60 км (15 мкФ при 24 кВ RMS , 0,02 Гц)* до 60 км (15 мкФ при 18 кВ RMS , 0,02 Гц)* до 60 км (15,0 мкФ при 18 кВ RMS , 0,02 Гц)* до 60 км (15,0 мкФ при 6 кВ RMS , 0,02 Гц)* до 60 км (15,0 мкФ при 18 кВ RMS , 0,02 Гц)**
Макс. навантаження при макс. вихідна напруга (VLF) і 0,1 Гц 5 мкФ при 24 кВ RMS 2,4 мкФ при 36 кВ RMS 1,5 мкФ при 44 кВ RMS 1,0 мкФ при 44 кВ RMS 0,9 мкФ при 57 кВ RMS
Розряд – вбудований автоматичний розрядний пристрій макс. 9000 Дж макс. 12500 Дж макс. 12500 Дж макс. 12500 Дж макс. 12500 Дж
Діапазон вимірювання напруги -40…0…40 кВ похибка ±1% -60…0…60 кВ похибка ±1% -70…0…70 кВ похибка ±1% -65…0…65 кВ похибка ±1% -70…0…70 кВ похибка ±1%
Діапазон вимірювання струму ±0…100 мкА / 1 мА / 10 мА ±0…100 мкА / 1 мА / 10 мА ±0…100 мкА / 1 мА / 10 мА ±0…100 мкА / 1 мА / 10 мА ±0…100 мкА / 1 мА / 10 мА
Робоча температура -20…+45°C
-4…+113°F		 -20…+45°C
-4…+113°F		 -20…+45°C
-4…+113°F		 -20…+45°C
-4…+113°F		 -20…+45°C
-4…+113°F
Температура зберігання -25…+70°C
-13…+158°F		 -25…+70°C
-13…+158°F		 -25…+70°C
-13…+158°F		 -25…+70°C
-13…+158°F		 -25…+70°C
-13…+158°F
Режим безперервна робота безперервна робота безперервна робота безперервна робота безперервна робота
Інтерфейс ПК USB-накопичувач USB-накопичувач USB-накопичувач USB-накопичувач USB-накопичувач
Склад складається з двох частин: робочого блоку та блоку високої напруги складається з двох частин: робочого блоку та блоку високої напруги складається з двох частин: робочого блоку та блоку високої напруги складається з двох частин: робочого блоку та блоку високої напруги складається з двох частин: робочого блоку та блоку високої напруги

*при ємності кабелю прибл. 0,25 мкФ/км

**при ємності кабелю прибл. 0,36 мкФ/км
